98

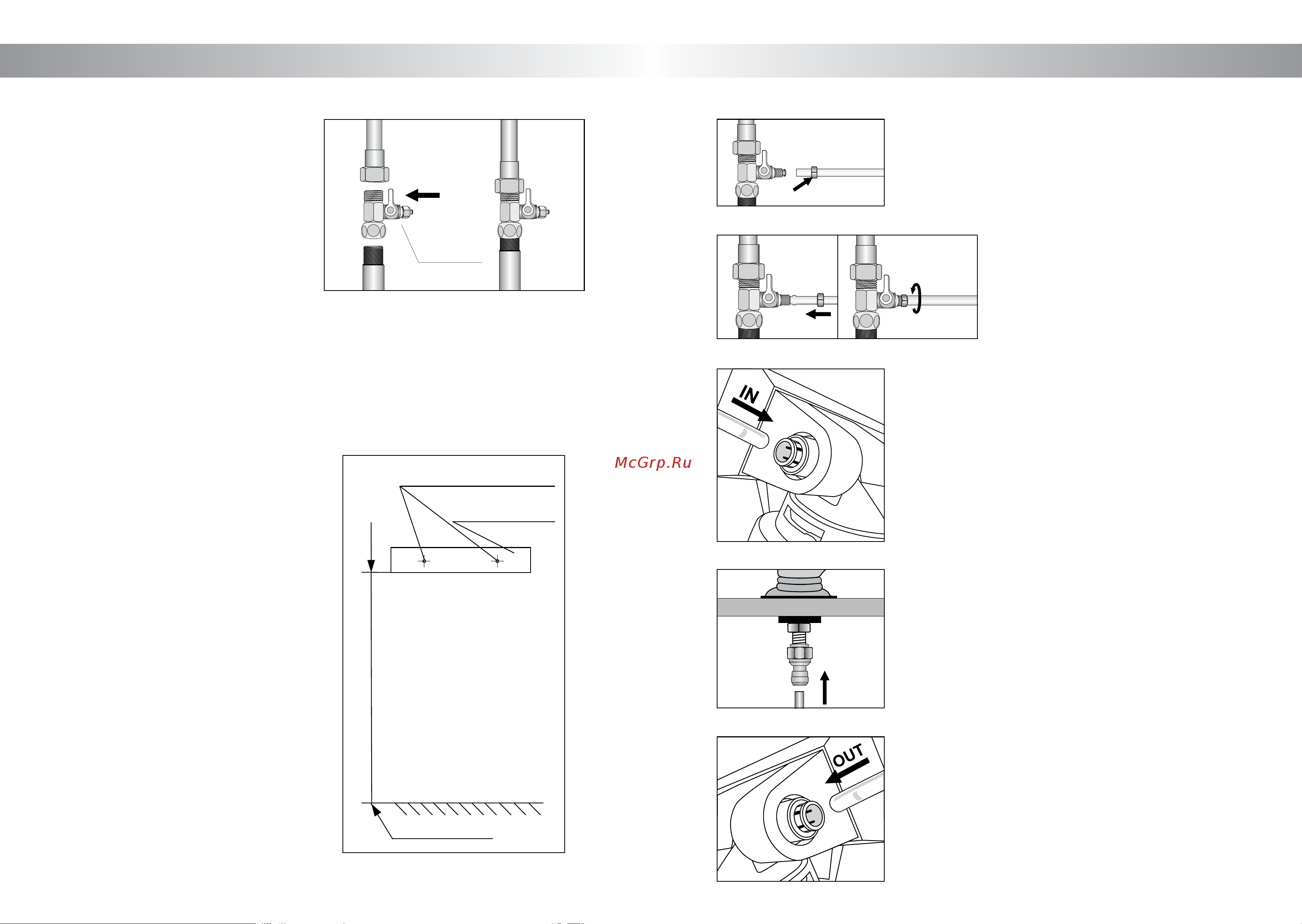

Рис. 2.
Порядок установки водоочистителя
Порядок установки водоочистителя
4. СоЕдинЕниЕ
- Подвесьте корпус фильтра (блок
крепления фильтроэлементов)
на вкрученные саморезы.
- Отверните гайку шарового вентиля
и наденьте ее на пластиковую
трубку (рис. 4.1).
- С усилием натяните трубку
на шаровой вентиль и затяните гайку
(рис. 4.2).
- Другой конец этой пластиковой
трубки вставьте до упора в фитинг
на входе (пометка «IN») в корпусе
водоочистителя. При правильной
установке трубка должна войти
в фитинг на 17 мм (для всех фитин-
гов). (рис. 4.3).
- Один конец другой белой пластико-
вой трубки вставьте до упора в пря-
мой фитинг крана для чистой воды
(рис. 4.4).
- Второй конец этой белой пластико-
вой трубки вставьте до упора
в фитинг на выходе (пометка «OUT»)
на корпусе водоочистителя
(рис. 4.5).
3. ПодгоТоВиТЬ мЕСТо
для ПодВЕСА
- Выберите место под мойкой для
подвеса фильтра. Учтите, что фильтр
необходимо подключить к шаровому
вентилю (подача воды) и к крану
чистой воды, для этого фильтр
укомплектован двумя пластиковыми
трубками длиной по 1 м.
- Наклейте наклейку-шаблон на
выбранное место подвеса фильтра
так, чтобы расстояние от нижнего
края наклейки до поверхности под
фильтром было не менее 32 см (рис. 3).
- Вкрутите саморезы в указанные
на шаблоне точки.
2. УСТАноВиТЬ АдАПТЕР
- Наверните шаровый вентиль
на водопроводную трубу (рис. 2).
- Отсоедините от водопроводной
трубы подводку холодной воды
к кухонному смесителю.
- Наверните подводку на шаровый
вентиль.
Точки для вкручивания саморезов
Наклейка-шаблон
Не менее 32 см
Вентиль
шаровой
Рис. 4.1.
Рис. 4.2.
Рис. 4.3.
Рис. 4.4.
Рис. 3.
Рис. 4.5.
