Vatten OV705WK-Brita [6/12] Порядок подключения

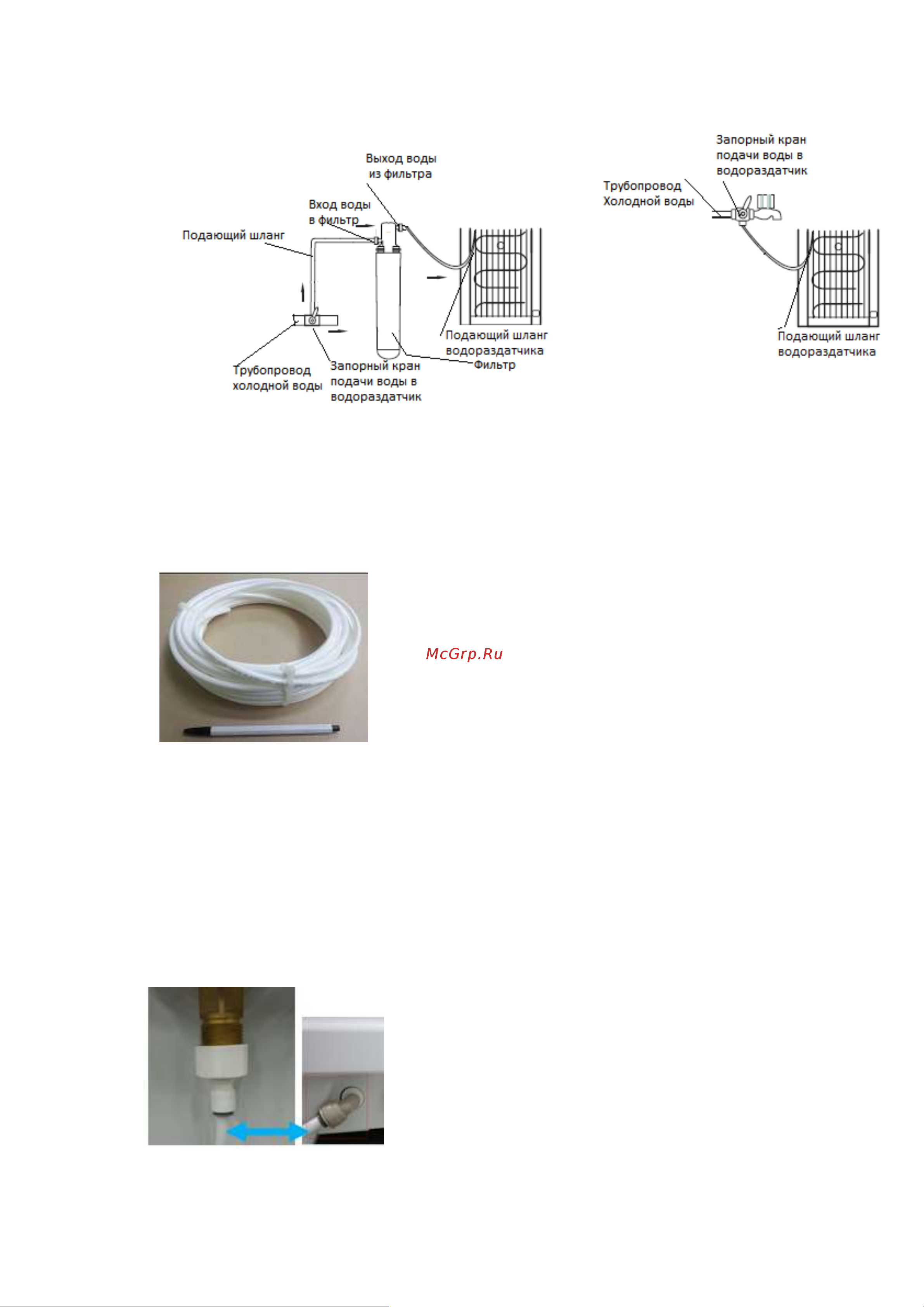

Ниже приведены принципиальные схемы подключения водораздатчика к водопроводу как с

использованием внешних фильтров, так и напрямую (без фильтра).

Водораздатчик необходимо подключать к трубопроводу холодной воды. Для этого вам потребуется

расположенный вблизи места установки водораздатчика запорный кран холодной воды, к которому

можно подключить переходник для подключения полипропиленового трубопровода (шланга) с

внешним диаметром 1/4" ( входит в поставку). Рабочее давление воды в подающем шланге на входе в

водораздатчик должно быть в пределах 20 ~ 75 psi (1.4 ~ 5.2 кг/см

, 137,29 ~ 509,9 kPa). В случае,

если давление в водопроводе на входе в подающий шланг превышает или может превысить значение 75

psi (5,2 кг/см

, 509,9kPa), на трубопроводе перед переходником для подключения подающего

полипропиленового трубопровода (шланга) должен быть установлен регулятор давления.

Примечание: Во избежание протечек старайтесь не допускайте

соединения в магистраль от крана до водораздатчика нескольких

отрезков полипропиленового трубопровода – используйте для

подсоединения только целый отрезок трубопровода. Следует учесть

то, что давление воды снижается при подаче по длинному, с

большим количеством изгибов трубопроводу. В связи с этим,

давление воды на входе в водораздатчик может оказаться не

достаточным, если исходное давление в трубопроводе, к которому

подключается шланг, находится в нижнем диапазоне рабочего

давления, указанного выше.

Порядок подключения

Вариант 1 (с использованием переходника из комплекта поставки)

1. Присоедините к запорному крану холодной воды переходник для присоединения

полипропиленового трубопровода (из комплекта поставки).

2. Подключите полипропиленовый трубопровод (1/4 дюйма) к переходнику (не допускайте

использование слишком коротких или сильно изогнутых шлангов). Соедините второй конец

полипропиленового трубопровода с г-образным фитингом диспенсера (поз. 16 на схеме).
