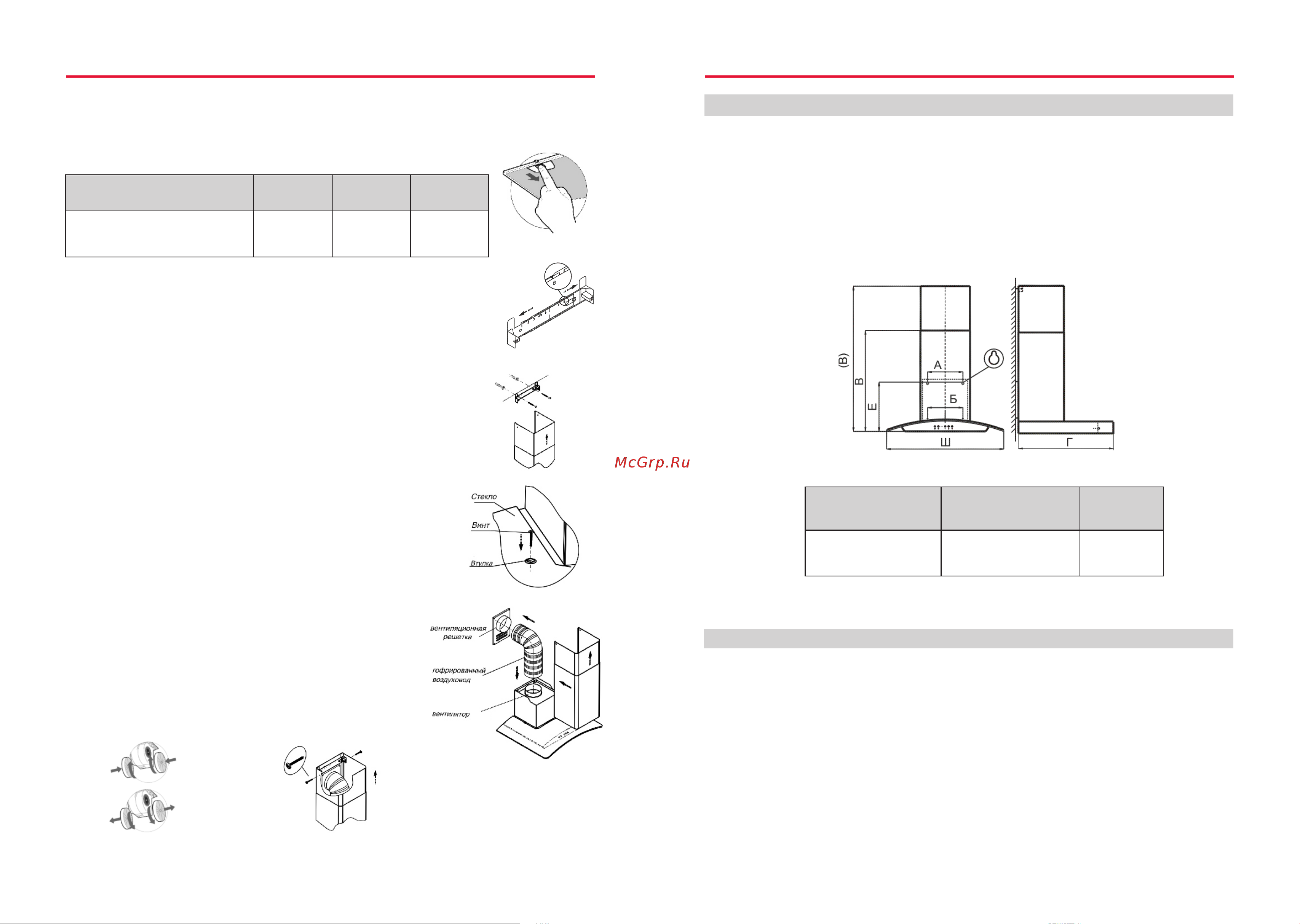

2 ТЕХНИЧЕСКИЕ ДАННЫЕ
ТАБЛИЦА 1
рис. 2
В - высота вытяжки с нижней фальштрубой.
(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой
3 КОМПЛЕКТНОСТЬ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК
6.2 Крепление кронштейна к стене (рис. 5, 6):
- прежде чем прикрепить кронштейн к стене, необходимо выставить его на нуж-
ный размер рис. 5 (равный ширине верхней фальштрубы), для этого увеличьте раз-
мер кронштейна (если это необходимо), раздвинув его, и установите фиксатор на-
против цифры 8 (см. рис.5);
-установите на вытяжку комплект из двух фальштруб;
- верхнюю фальштрубу выдвиньте на нужную высоту;
- сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную
линию, снимите фальтшрубы;
- приложите кронштейн к стене, как показано на рисунке 6;
- осевая линия кронштейна должна совпадать с осевой линией кухонной вытяжки,
а верхний край с ранее проведенной горизонтальной линией;
- обозначьте центры отверстий, для крепления кронштейна;
- просверлите два отверстия Ø8х40 мм и забейте дюбели;
- прикрепите кронштейн к стене винтами.
рис. 5
рис. 6
ТАБЛИЦА 2
рис. 4
Наименование
А (мм)
Б(мм)
Е(мм)
NCA 60
230
230
290
6.4 В зависимости от режима эксплуатации кухонной вытяжки сое-
дините вентилятор с вентиляционной решеткой воздуховодом (рис. 8)
или установите на вентилятор угольные фильтры.
Угольные фильтры устанавливаютcя на защитные решетки корпуса вен-
тилятора, путем легкого нажатия и поворота (рис. 9).
6.5 Установите фальштрубы (рис. 8).
Выдвиньте верхнюю фальштрубу, навесьте ее на кронштейн (рис.10) и
закрепите винтами 3,5х11мм.
Проверьте свободный ход антивозвратного клапана при установке воз-
духовода.
рис. 7
рис. 8
- разметьте центры отверстий для дополнительного крепления (размер «Б»);
- снимите вытяжку и просверлите отверстия (размер «Б») для дюбелей Ø8х40 и забейте их;
- навесьте кухонную вытяжку и дополнительно закрепите двумя винтами (размер «Б);
- установите металлический фильтр на место.
Наименование
Габаритные размеры,мм
ШхГхВ (В)
Масса, кг
без упаковки
NСA 60
590х500х530(1000)
15,0
При креплении стекла на вытяжку винты не перетягивать!
- установите на вытяжку стекло.
- в отверстия на стекле вставьте втулки.
- прикрепите стекло к корпусу винтами М6х30.
6.3 Крепление стекла.
рис. 10
рис. 9
2.1 Воздухопроизводительность вентилятора, куб. м/час, max 650
2.2 Уровень шума, дБА., не более 60
2.3 Номинальное напряжение, В, частота, Гц 220, 50
2.4 Номинальное напряжение галогенных ламп, В 12
2.5 Потребляемая мощность, Вт, 185
в том числе ламп, Вт 2х20
2.6 Класс защиты II по ГОСТ МЭК 335-1
2.7 Степень защиты от влаги обычное исполнение
2.8 Режим работы продолжительный
2.9 Климатическое исполнение УХЛ4.2 по ГОСТ15150
3.1 Кухонная вытяжка 1 шт.
3.2 Фальштруба верхняя 1 шт.
3.3 Фальштруба нижняя 1 шт.
3.4 Кронштейн для фальштрубы 1 шт.
3.5 Крепежные изделия:
втулка для стекла 2 шт.
винт самонарезающий 3,5х11 2 шт.
винт самонарезающий 4,2х41 6 шт.
дюбель пластмассовый Ø8х40 6 шт.
винт М6х30 2 шт.
3.6 Руководство по эксплуатации 1 шт.
3.7 Упаковка 1 шт.
.
NCA 60
