Liebherr CN 4815 Comfort NoFrost [14/28] Ввод в работу

Liebherr CN 4815 Comfort NoFrost [14/28] Ввод в работу

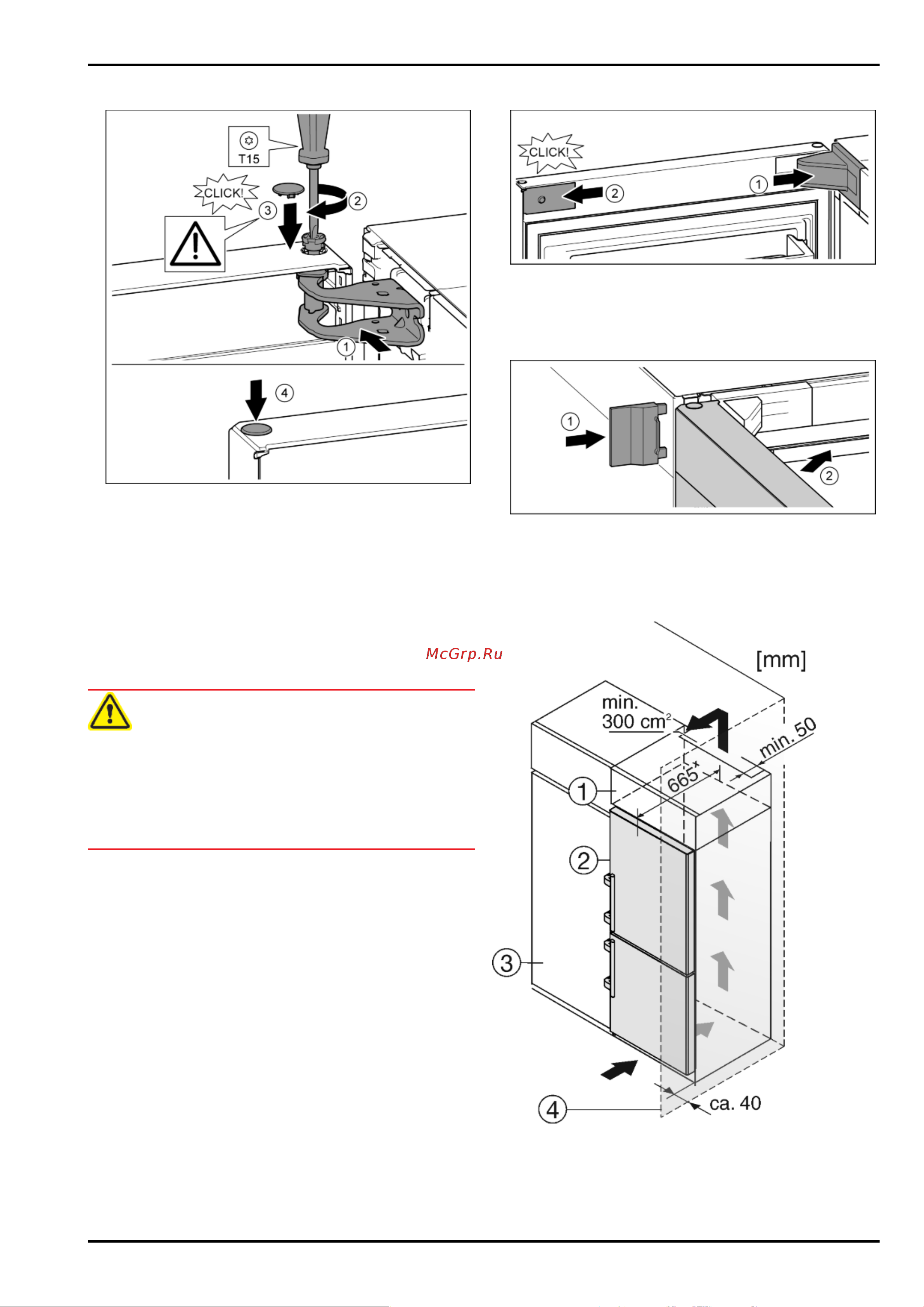

4.3.9 Монтаж верхней двери

Fig. 22

u

Установить дверь на средний опорный палец.

u

Дверь вверху выровнять по отверстию в опорном крон-

штейне.

Fig. 22 (1)

u

Вставить палец и затянуть отверткой Т15.

Fig. 22 (2)

u

Установить предохранительную крышку для защиты

двери: вставить предохранительную крышку и прове-

рить, прилегает ли она к двери. В ином случае вставить

палец полностью.

Fig. 22 (3)

u

Вставить заглушку.

Fig. 22 (4)

4.3.10 Выравнивание дверей

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если опорные детали недостаточно хорошо прикручены,

дверь может опрокинуться. Это может привести к значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

u

При необходимости, выставить дверь посредством двух

продольных пазов в нижнем опорном кронштейне и

среднем опорном кронштейне, выравнивая относи-

тельно корпуса устройства. Для этого выкрутить

средний винт в нижнем опорном кронштейне с

помощью прилагаемой к Т25 насадки. Оставшиеся

винты немного отпустить с помощью насадки к Т25 или

отверткой Т25 и выровнять посредством продольных

пазов. В среднем опорном кронштейне отпустить винты

с помощью насадки к Т25 и выровнять средний

опорный кронштейн посредством продольных пазов.

u

Подпереть дверь: с помощью рожкового ключа SW10

выворачивать установочную опору на нижнем опорном

кронштейне до тех пор, пока она не будет опираться на

пол, затем повернуть еще на 90°.

4.3.11 Установка крышек

Fig. 23

Дверь открыта на 90°.

u

Крышку установить и зафиксировать, при необходи-

мости, осторожно разжать.

Fig. 23 (1)

u

Установить крышки сбоку и зафиксировать.

Fig. 23 (2)

Fig. 24

u

Надвинуть внешнюю крышку.

Fig. 24 (1)

u

Закройте верхнюю дверь.

Fig. 24 (2)

4.4 Установка в кухонную стенку

Fig. 25

(1) Колонна на столеш-

ницу

(3) Кухонный шкаф

(2) Устройство (4) Стена

x

При использовании пристенных распорок этот размер

увеличивается на 15 мм (см. 4.2) .

Ввод в работу

14 * Наличие в зависимости от модели и комплектации
