55
SUOMI
SÄHKÖLIITÄNNÄT
(osa varattu vain asiantuntevalle henkilöstölle)
Ennen kuin teet mitään toimenpiteitä liesituulettimelle, kytke laite irti säh-
köverkosta.
Varmista, ettei liesituulettimen sisällä irtoa tai leikkaudu sähköjohtoja;
jos näin tapahtuu ota yhteyttä lähimpään Huoltopalveluun.
Sähköliitäntöjen tekemistä varten, ota yhteyttä asiantuntevaan henkilöstöön.
Liitännät on tehtävä voimassa olevien lakien mukaisesti.
Ennen liesituulettimen yhdistämistä sähköverkkoon, varmista että:
• sähköverkon jännite vastaa liesituulettimen sisällä sijaitsevassa tietokyltissä annettua ar-
voa;
• sähköjärjestelmä on määräysten mukainen ja kestää kuormituksen (katso tekniset omi-
naisuudet liesituulettimen sisältä);
• pistoke ja johto eivät saa joutua kosketuksiin yli 70 °C lämpötilojen kanssa;
• virransyöttöjärjestelmä on varustettu tehokkaalla ja oikein tehdyllä maadoituksella voi-
massa olevien määräysten mukaan;
•
liitäntäpistoke on helppopääsyisessä paikassa liesituulettimen asennuksen jälkeen.
Tapauksissa joissa:
• laitteiden johdoissa ei ole pistoketta: käytetyn pistokkeen on oltava tyyppiä ''vakio''. Joh-
dot on liitettävä seuraavasti: kelta-vihreä maadoitukseen, sininen nollajohtoon ja ruskea
vaihejohtoon. Pistoke on yhdistettävä asianmukaiseen turvapistorasiaan.
•
kiinteä laitteisto, jota ei ole varustettu virtajohdolla ja pistokkeella, tai muulla laitteella,
joka varmistaa erotuksen verkosta, koskettimien avausetäisyydellä mahdollistaen täydel-
lisen katkaisun III-ylijännitekategorian olosuhteissa.
Näiden virrankatkaisulaitteiden on oltava olemassa sähköverkossa asennusta koskevien
määräysten mukaisesti.
Keltainen/vihreä maajohto ei saa katketa virtakatkaisijan kautta.
Valmistaja ei ota vastuuta turvamääräyksien laiminlyönnistä.
SAVUN POISTO
LIESITUULETIN ULKOISELLA POISTOPUTKELLA IMU
Tässä versiossa savut ja höyryt johdetaan ulkotilaan poistoputken kaut-
ta.
Tätä varten liesituulettimen ilmanpoistoliitos on liitettävä putkeen, jossa
on ulkoinen poistoaukko.
Poistoputken ominaisuudet:
• halkaisija ei pienempi kuin kuvun liitos.
• pieni kallistuma alaspäin (pudotus) vaakasuorissa osissa, jotta kondenssi ei valuisi takaisin
moottoriin.
• välttämätön minimimäärä mutkia.
• välttämätön minimipituus tärinän ja liesituulettimen imukyvyn laskun välttämiseksi.
Putket on eristettävä, jos ne kulkevat kylmien tilojen läpi.
Ulkoilman palautumisen estämiseksi, tuulettimessa on vastaventtiili.
Saksan poikkeus:
kun liesituuletinta ja muulla kuin sähköllä toimivia laitteita käytetään samanaikaisesti, tilan ne-
gatiivinen paine ei saa ylittää 4 Pa (4 x 10-5 baaria).
LIESITUULETIN SISÄILMAN KIERROLLA SUODATTAVA
Tässä versiossa ilma kiertää aktiivihiilisuodattimien läpi puhdistusta var-
ten ja takaisin sisäilmaan.
Tarkista että aktiivihiilisuodattimet on asennettu kupuun, jos näin ei ole
asenna ne asennusohjeiden mukaisesti:
Tässä versiossa vastaventtiili ei saa olla asennettuna: poista venttiili, jos se on asen-
nettuna moottorin ilmanpoistoliitokseen.
ASENNUSOHJEET
osa on tarkoitettu vain pätevälle henkilöstölle
Liesituuletin on mahdollista asentaa eri kokoonpanoilla.
Yleiset asennusvaiheet koskevat kaikkia asennuksia; tarkennetuissa kohdis-
sa noudata kuitenkin sitä koskevan asennuksen vaiheita.
TOIMINTA
LIESITUULETTIMEN KÄYNNISTÄMINEN
Käynnistä liesituuletin vähintään minuutti ennen kypsentämisen aloittamista savujen ja
höyryjen johtamiseksi kohti imuripintaa.
Kypsentämisen jälkeen jätä tuuletin päälle, kunnes kaikki höyryt ja hajut on imetty täysin:
ajastin-toiminnolla liesituulettimen sammutus voidaan ajastaa 15 minuutin päähän.
NOPEUDEN VALINTA
I-nopeus: pitää ilman puhtaana matalalla energiankulutuksella.
II-nopeus: normaali käyttötila.
III-nopeus: voimakkaiden hajujen ja höyryjen tapauksessa.
IV-nopeus: hajujen ja höyryjen nopeaan poistamiseen.
SUODATTIMIEN PESU- JA VAIHTOVÄLIT
Metallisuodattimet on pestävä 30 käyttötunnin välein.
Aktiivihiilisuodattimet on vaihdettava 3-4 kuukauden välein, liesituulettimen käytöstä riip-
puen.
Lisätietoja varten katso luku "HUOLTO"

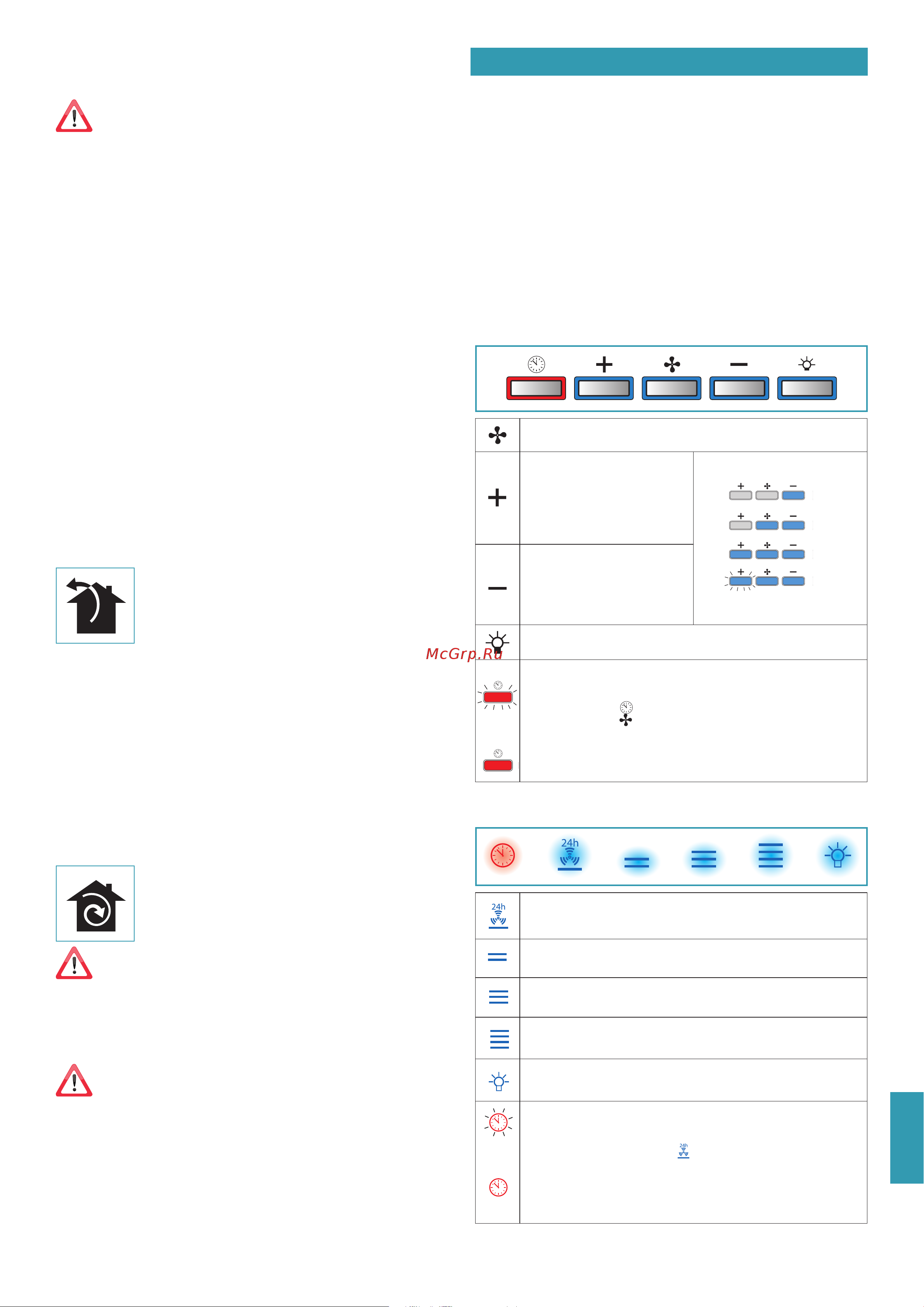

ELEKTRONINEN NÄPPÄIMISTÖ (GRUPPO INCASSO, A+)
Moottori ON/OFF
Käynnistyksessä nopeus on sama kuin viimeisimmän sammutuksen hetkellä.
Nopeuden lisäys 1-4
Nopeus 4 on päällä vain joitakin mi-
nuutteja
Nopeudet on ilmoitettu näppäimien
led-valojen avulla:
Nopeus 1
Nopeus 2
Nopeus 3
Nopeus 4
(vilkkuva "+" led-valo)
Nopeuden hidastus 4-1
Valon sytytys / sammutus
AJASTIN (Vilkkuva punainen led-valo)
Automaattinen sammutus 15 min jälkeen.
Toiminto kytkeytyy pois päältä (punainen led-valo sammunut), jos:
- AJASTIN-näppäintä ( ) painetaan toisen kerran.
- ON/OFF-näppäintä ( ) painetaan.
SUODATINHÄLYTYS (punainen led-valo palaa)
Rasvanpoistosuodattimien huolto noin 30 käyttötunnin jälkeen.
Paina 3 sekuntia laskurin nollaamiseksi.
KOSKETUSNÄPPÄIMISTÖ (GRUPPO INCASSO MURANO)
Moottori ON/OFF
Moottorin käynnistys/sammutus ja Nop1
Painamalla yli kolme sekuntia aktivoidaan 24h sykli (1h ON -> 3h OFF -> 1h ON)
Aktivointi Nopeus 2
Aktivointi Nopeus 3
Aktivointi Nopeus 4 vain muutamaksi minuutiksi
Valon sytytys / sammutus
AJASTIN (Vilkkuva punainen led-valo)
Automaattinen sammutus 15 min jälkeen.
Toiminto kytkeytyy pois päältä (punainen led-valo sammunut), jos:
- Moottori sammutetaan (näppäin
).
- Nopeutta muutetaan (näppäimet +/-).
SUODATINHÄLYTYS (punainen led-valo palaa)
Rasvanpoistosuodattimien huolto noin 30 käyttötunnin jälkeen.
Paina 3 sekuntia laskurin nollaamiseksi.
