1. Если указанные условия эксплуатации не
выполняются, то срабатывают устройства
защиты, что ведет к отключению кондици-
онера.

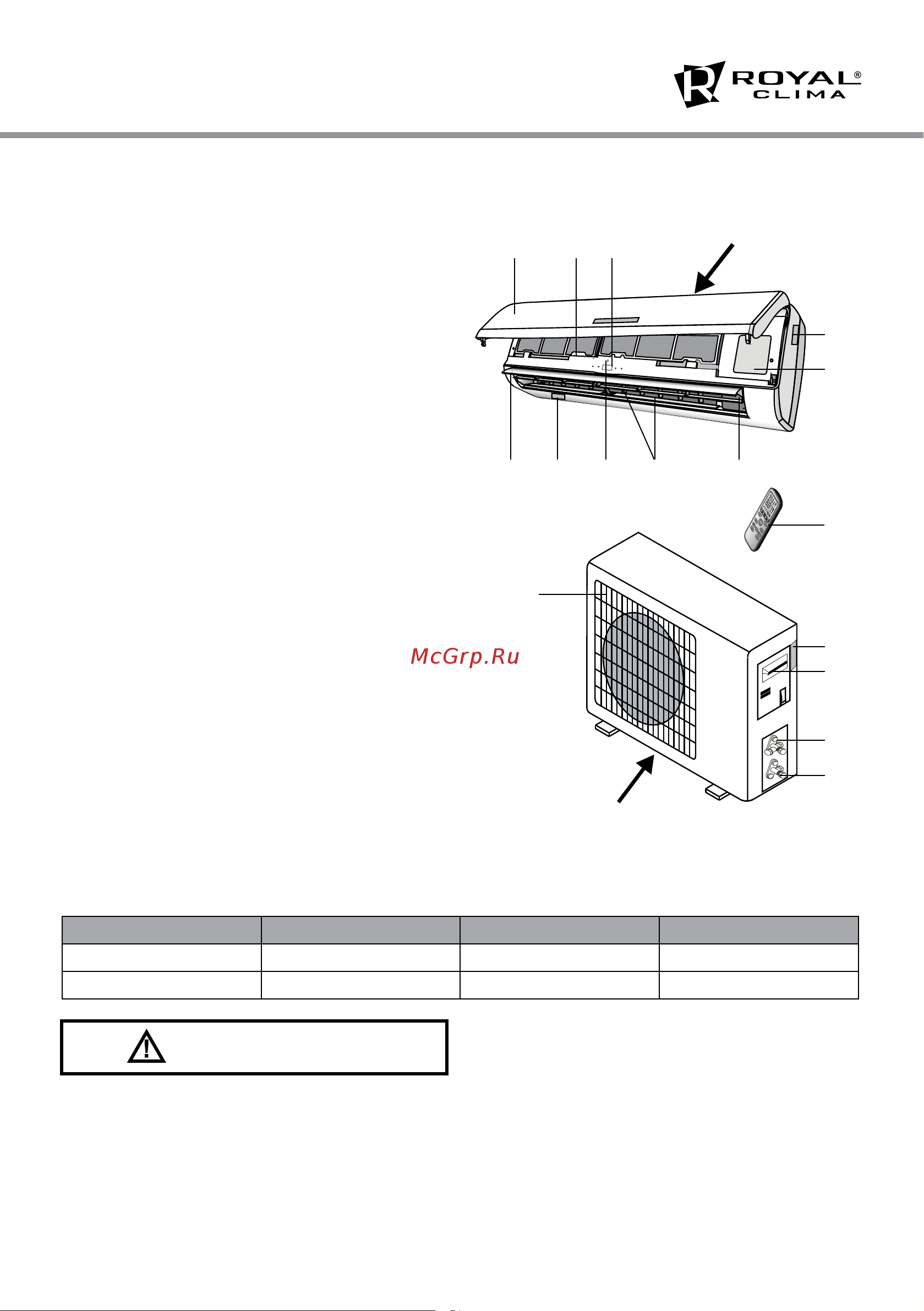

УСТРОЙСТВО КОНДИЦИОНЕРА
4. УСТРОЙСТВО КОНДИЦИОНЕРА
5. УСЛОВИЯ ЭКСПЛУАТАЦИИ КОНДИЦИОНЕРА
УСТРОЙСТВО КОНДИЦИОНЕРА
Внутренний блок
1. Лицевая панель
2. Воздушный фильтр
3. Дополнительный фильтр
(если установлен)
4. Светодиодный дисплей
5. Приемник ИК сигнала
6. Крышка клемм межблочной коммутации
7. Ионный генератор (если установлен)
8. Жалюзи горизонтальные
9. Кнопка перезапуска
10. Рейтинг внутреннего блока
11. Жалюзи вертикальные
12. Пульт дистанционного управления
Наружный блок
13. Защитная решетка
14. Рейтинг наружного блока
15. Крышка электробокса
16. Газовый вентиль с сервис портом
17. Жидкостный вентиль
Режим работы Охлаждение Обогрев Осушение
Воздух в помещении Не ниже +16 °С Не выше +31
O
С От +16
O
С до +32
O
С
Наружный воздух От +18 °С до +43 °С От -7
O
С до +24
O
С От +11
O
С до +43
O
С
2. Влажность воздуха в помещении не долж-
на превышать 80%. Если это условие не вы-
полняется, то на поверхности кондиционера
может образоваться конденсат.
13
12
14
15
16
17
10
6
7
8
9
10
11
1 2-3
4-5
ВНИМАНИЕ!
внутренний блок
внешний блок
