Royal Clima POLLA [7/16] Монтаж дренажного трубопровода

Порт для подмеса свежего воздуха

Порт для

подсоединения

воздуховодов

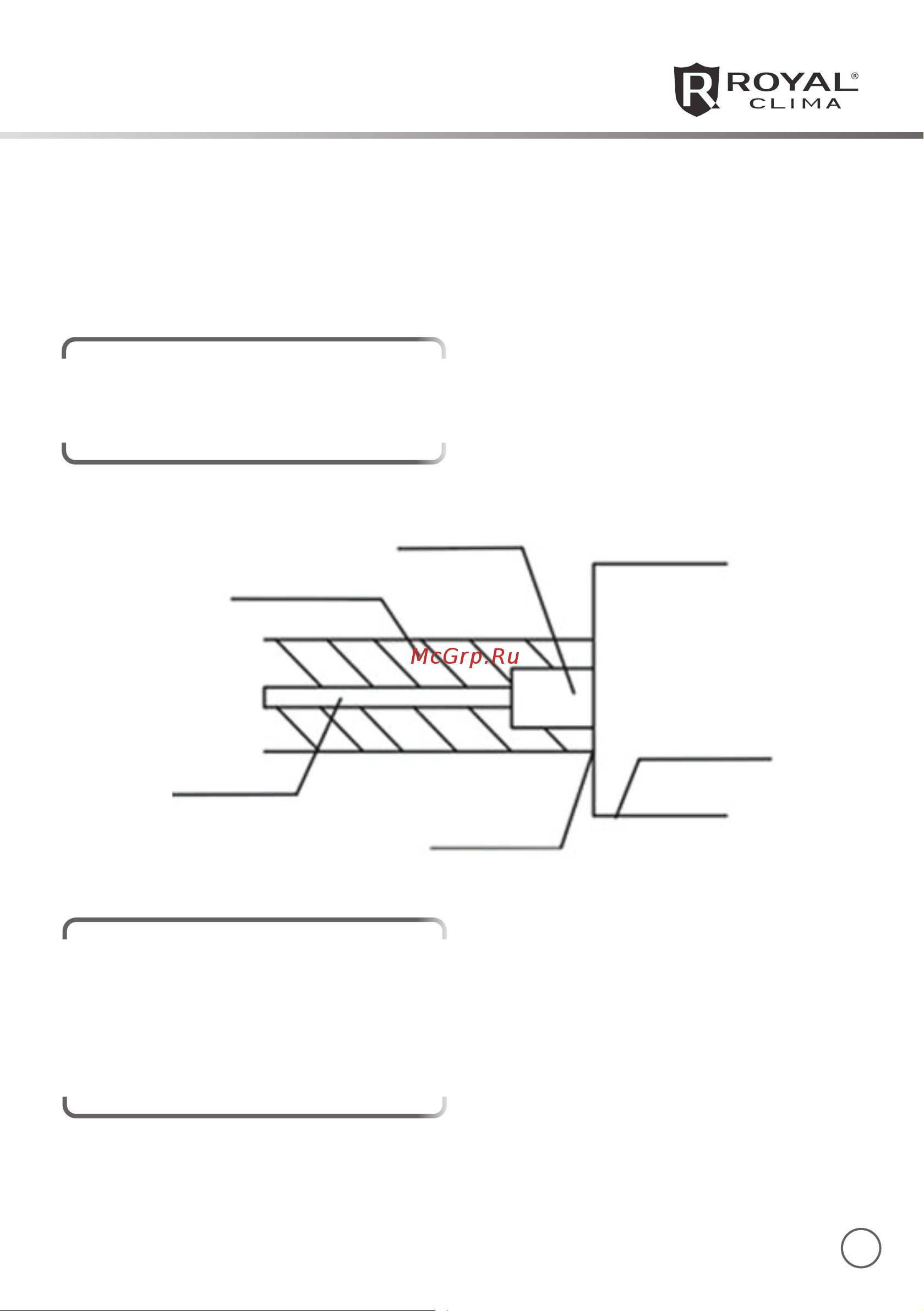

Дренажное отверстие

Теплоизоляция

Дренажное трубопровод

Внутренний блок

Плотно приклеить

1-1,5 м

> 1:100

< 600 мм

< 300 мм

1–1,5 м

< 800 мм

200 мм

< 100 мм

УСТАНОВКА

МОНТАЖ ДРЕНАЖНОГО

ТРУБОПРОВОДА

Послеустановкипроведитепроверку

дренажа,чтобыопределить,нормаль-

нолитечетводачерезтрубопровод,и

внимательноосмотритесоединениена

предметотсутствияутечки.Еслиагре-

гат устанавливается в новом здании,

рекомендуетсяпровести проверкудо

декорирования потолка. Проверьте

дренаж,дажееслиагрегатиспользуют

исключительнодляобогрева.

Дренажный трубопровод дол-

жен быть теплоизолирован

для предотвращения образо-

вания конденсата.

Теплоизоляция должна быть

выполнена в виде термои-

золирующей резиновой или

пластиковой трубки толщи-

ной более 8 мм. Дренажная

труба должна иметь уклон в

сторону выхода 1/50-1/100.
