21

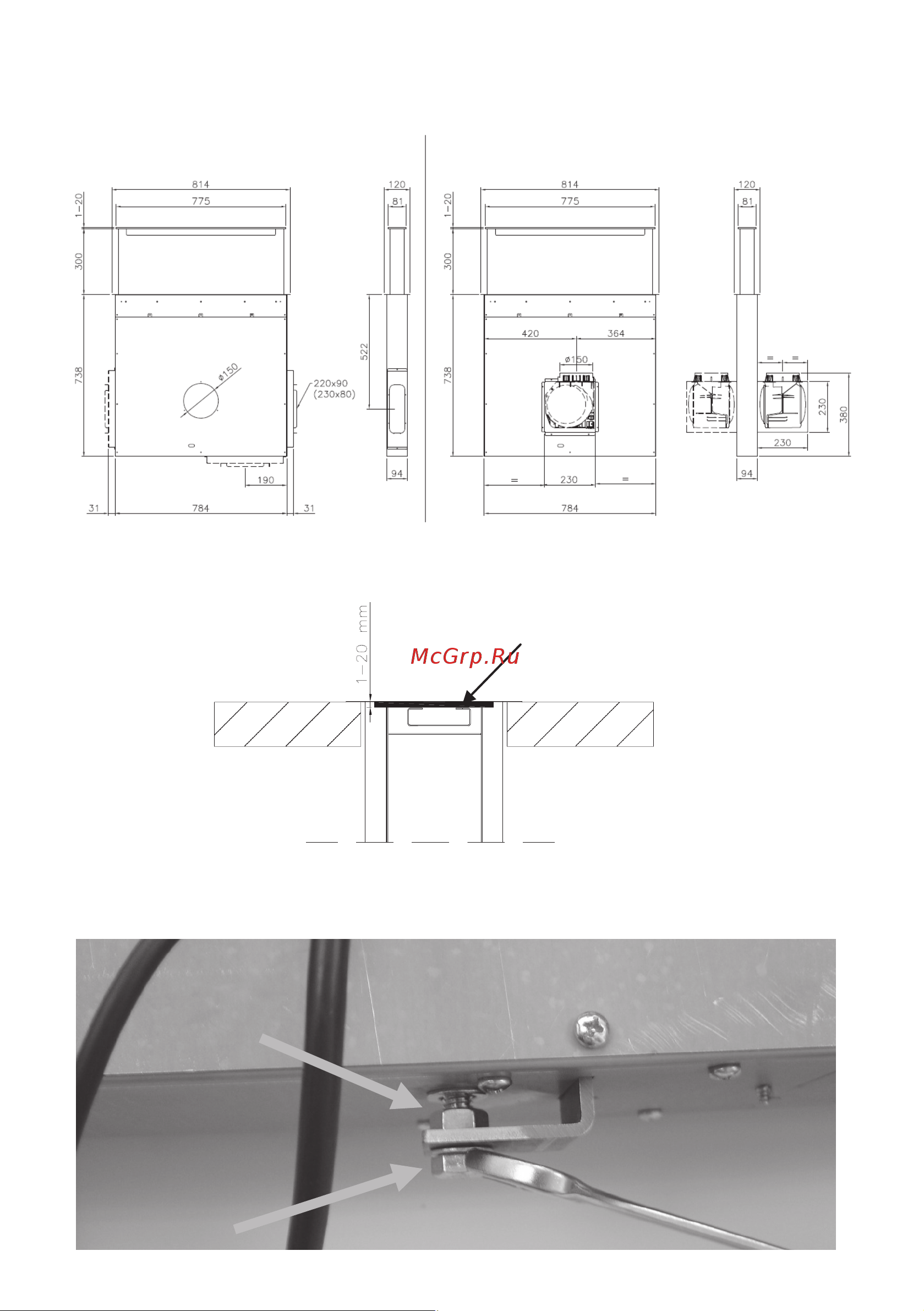

No exaustor de plano é possível ligar na parte frontal ou posterior um tubo de diâmetro
150. Lateralmente é possível ligar um tubo 220X90 ou 230X80 em ambos os lados.
No que diz respeito a regulação em altura da parte móvel do exaustor, fazer referência à Fig . 2.
Em base à espessura da tampa, é possível uma regulação de 20mm.
Esta regulação é possível mexendo nas duas porcas que fixam o parafuso central do actuador Fig.3
Fig. 2
Fig. 1
Fig. 3
TAMPA
SUPORTE
LIFT + MOTORE REMOTO LIFT+DDM
