Блок управления
Axane Melodie Evolution, Melodie Evolution
Verlys Evolution (миниплинтус)

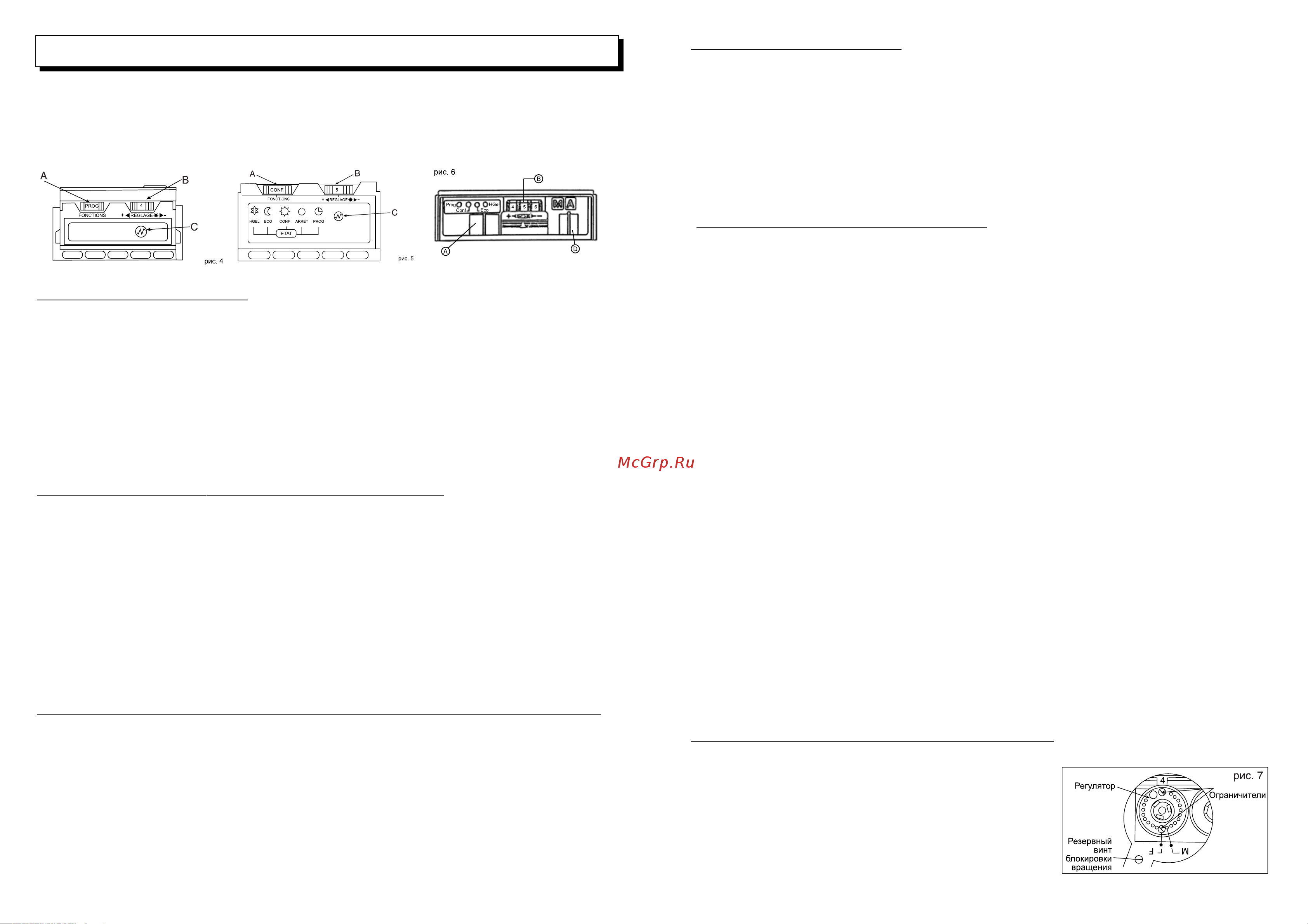

Блок управления прибора:
Переключатель режимов работы (A)
"Conf" комфортный режим
"Eco" экономичный режим
"Arret" отключение прибора
"Prog" программирование
"HGel" антизамерзающий режим (только для Melodie Evolution, Verlys Evolution)
Электронный термостат (B)
Индикатор работы (C)
Переключатель включения/отключения (D, только для модели Melodie Evolution
мини плинтус).
Регулировка температуры для комфортного режима
Переместите переключатель режимов работы (А) в положение "Conf", а термостат (В)
в максимальное значение. Загорится индикатор (С), указывающий, что прибор находит
ся в режиме обогрева. После достижения требуемой температуры в помещении, медлен
но поверните термостат в обратном направлении, пока не погаснет индикатор (С). Тер
мостат запоминает данное значение, и в дальнейшем будет автоматически поддержи
вать постоянную комфортную температуру в помещении.
Внимание!
Когда температура для комфортного режима установлена, не касайтесь больше тер
мостата, а работайте только на переключателе режимов работы.
Предупреждение:
При первом включении прибор может испускать синеватый пар. Это явление исчеза
ет через несколько минут работы прибора.
Использование режимов работы прибора для максимальной экономии
Если Вы находитесь в комнате. Переместите переключатель режимов работы в по
ложение "Conf". Установится температура, заданная для комфортного режима.
Если Вы отсутствуете в комнате или наступила ночь. Переместите переключатель
режимов работы на "Eco". Установится экономичный режим работы. При экономичном
режиме работы температура в комнате понижается приблизительно на 3 °С ниже уста
новленной для комфортного режима.
Если Вы отсутствуете в помещение длительное время. Переместите термостат в по
ложение" " (для Axane) или переключатель режимов работы на “HGel” (для Melodie
Evolution, Verlys Evolution) для включения антизамерзающего режима. Температура в
помещении будет поддерживаться на уровне 5 7 °С.
Советы по использованию
Для одной и той же температуры, установка электронного термостата на приборе
может быть различной для разных приборов, т.к. зависит от положения прибора в ком
нате и ее меблировки.
Если у вас несколько приборов, отрегулируйте переключатели режимов работы
идентичными способами на каждом приборе.
Если Вы используете камин, установите переключатель режимов работы на прибо
ре в положение "Eco".
Если прибор установлен в комнате с больным человеком, установите переключа
тель режимов работы на приборе в положение "Conf".
Работа в режиме программирования
При перемещении переключателя режимов работы в положение "Prog" управле
ние прибором передается автоматическому управляющему устройству (дополнитель
ная опция): кассетепрограматору или центральному пульту управления. Управляю
щие устройства позволяют создать на основе всех подключенных обогревателях пол
ноценную систему отопления.
Использование автоматических управляющих устройств позволяет сэкономить до
25% электроэнергии. Переключение режимов работы выполняется автоматически, в
соответствии с выбранной программой.
Для обогревателей серии Axane предназначена кассетапрограматор Eco6, которая
позволяет управлять работой до 20 отопительных приборов с помощью управляющего
провода. Кассетапрограматор Eco6 имеет 7 предустановленных программ.
Для обогревателей серий Melodie Evolution и Verlys Evolution предназначена кассе
тапрограмматор Memoprog, которая позволяет управлять работой до 20 отопительных
приборов с помощью управляющего провода. Кассетапрограмматор Memoprog имеет
7 предустановленных программ и 1 программу, которую может составить пользователь
по своему усмотрению.
Центральные пульты управления совместимы с обогревателями всех серий и позво
ляют управлять работой до 60 отопительных приборов с помощью управляющего про
вода или радиосигнала.
Замечание:
Если какойлибо прибор в составе системы отопления не работает в соответствии с задан
ной на кассетепрограмматоре или на центральном пульте управления программой, убеди
тесь, что на переключателе режимов работы данного прибора установлен режим "Prog".
Более подробную информацию о создании системы отопления и применении
различных типов управляющих устройств Вы можете получить у продавца или на
сайте www.noirot.ru.
В случае приобретения обогревателей с кассетой7программатором или цент7
ральным пультом управления требуйте Инструкцию по эксплуатации соответ7
ствующего управляющего устройства у продавца.
Регулировка диапазона вращения термостата
Два ограничителя на задней стороне термостата по
зволяют ограничить диапазон вращения термостата
или заблокировать его в выбранном положении(рис.7).
Чтобы установить максимальный диапазон враще
ния термостата, установите на термостате необходи
мое значение, выломайте ограничитель и поместите
в отверстие М. Термостат будет иметь диапазон вра
щения от минимального до установленного.
5) ФУНКЦИОНИРОВАНИЕ
5 6
*
