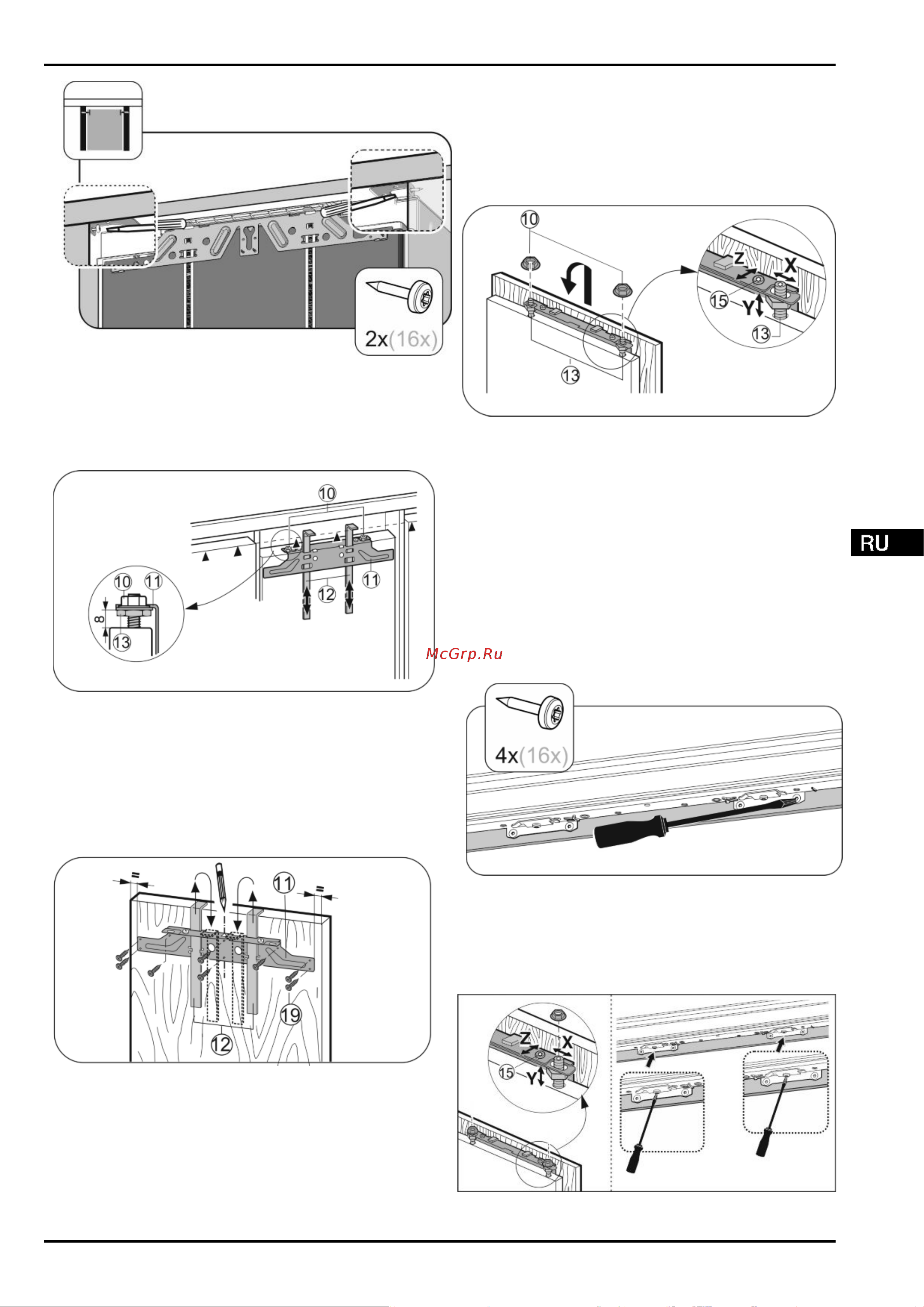

Fig. 16
u
Для бокового крепления прикрутить крепежный уголок
соответственно одним винтом справа и слева в нише.
4.3.2 Монтаж мебельной двери
u
Смонтируйте ручку на мебельной двери.
Fig. 17
u
Проверьте предварительную установку 8 мм.
(Расстояние между дверцей устройства и нижней
кромкой поперечины)
u
Монтажные приспособления
Fig. 17 (12)
сдвиньте вверх
на высоту мебельной дверцы. Нижняя упорная кромка
▲ монтажного приспособления = верхней кромке
подлежащей установке мебельной дверцы.
u
Открутите крепежную поперечину
Fig. 17 (11)
с
помощью контргаек
Fig. 17 (10)
.
Fig. 18
u
Навесьте крепежную поперечину
Fig. 18 (11)
с монтаж-
ными вспомогательными элементами
Fig. 18 (12)
на
внутреннюю сторону мебельной дверцы.
u
Выровняйте крепежную поперечину
Fig. 18 (11)
в
центре двери.*
w
Расстояния до наружных кромок справа и слева
должны быть одинаковыми.*
Для дверей из ДСП:
u
Прикрутите крепежную поперечину
Fig. 18 (11)
по
меньшей мере 6 винтами
Fig. 18 (19)
.
Для ячеистых дверей:
u
Прикрутите крепежную поперечину
Fig. 18 (11)
4
винтами
Fig. 18 (19)
по краю.
u
Вытяните вверх монтажные приспособления
Fig. 18 (12)
и, развернув, вставьте их в расположенные рядом
приемные отверстия.
Fig. 19
u
Навесьте мебельную дверцу на регулировочные болты
Fig. 19 (13)
и контргайки
Fig. 19 (10)
накрутите на регу-
лировочные болты, не затягивая.
u
Закройте дверцу.
u
Проверьте расстояние от дверцы устройства до
мебельных дверец, расположенных рядом.
u
Выравнивание бокового положения мебельной дверцы:
Сдвиньте мебельную дверцу в направлении X.
u
Выравнивание мебельной двери по высоте Y и боко-
вому наклону: с помощью отвертки установите поло-
жение регулировочными болтами
Fig. 19 (13)
.
w
Мебельная дверца установлена заподлицо и в одну
линию с расположенными рядом лицевыми поверхно-
стями мебели.
u
Затяните контргайки
Fig. 19 (10)
.
Fig. 20
u
Прикрутите мебельную дверь к двери устройства.
u
Просверлите в мебельной дверце крепежные отверстия
(возможно для этого понадобится сначала наметить
отверстие шилом).
u
Скрепите вместе дверцу устройства и мебельную
дверцу винтами при помощи крепежного уголка.
Fig. 21
Ввод в работу
* Наличие в зависимости от модели и комплектации 9
