Высота
ниши А
Высота
цокольной
обшивки
мебели В
Высота
двери
мебели С
Высота
порожка в
вырезанной
цокольной
обшивке
мебели D
820 мм 100 мм 716 мм 100 мм
820 мм 170 мм 646 мм 100 мм
870 мм 150 мм 716 мм 150 мм
870 мм 220 мм 646 мм 150 мм
Указание
u
Перед монтажом мебельной двери убедитесь, что её
допустимый вес не превышен.
u
В противном случае не исключено повреждение
выдвижных шин и, как результат, нарушение функцио-
нирования.
Модель
Максимальный вес
мебельной двери
UIK 10 кг

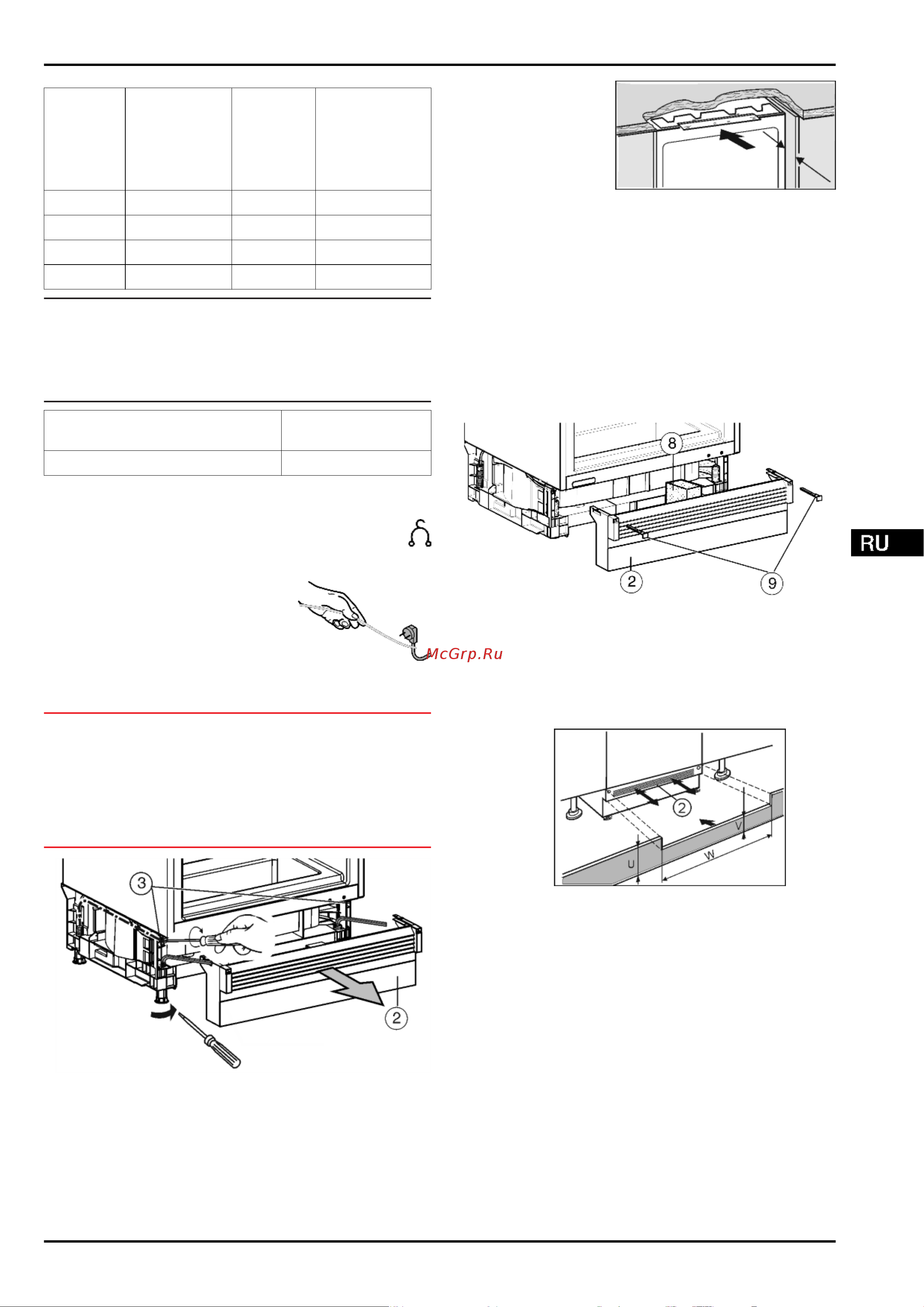

4.3.1 Монтаж устройства
u
Снимите соединительный кабель с задней стороны
устройства. При этом необходимо удалить держа-
тель кабеля, иначе из-за вибрации будет слышен
шум!
u
Проложите сетевой кабель
при помощи шнура так,
чтобы устройство после
установки (монтажа) можно
было легко подключить.
Fig. 7
Встраивание и выравнивание устройства:
ВНИМАНИЕ
Опасность повреждения чувствительного пола!
u
Подложите под установочные ножки сбоку по одной
картонной полоске размером прим. 10 см x 60 см.
Вырежьте полосы из упаковки. Если высота ниши
меньше 826 мм, вырежьте полосы из прочного, но
тонкого материала.
u
После встраивания удалите полосы.
Fig. 8
u
Движением вперёд вытяните цокольную панель.
u
Вдвиньте устрой-
ство в нишу.
w
Расстояние от
передней кромки
боковой стенки
мебели до
корпуса устрой-
ства составляет
41,5 мм по всей
длине.
Fig. 9
Для мебели с упорными элементами дверей (утол-
щения, уплотнения и т. д.):
u
Конструктивный размер (глубина упорных элементов
дверей) вычтите из глубины установки 41,5 мм.
u
Выравнивание устройства с помощью установочных
опор: выкрутите задние установочные опоры, используя
винты
Fig. 8 (3)
. Если передние установочные опоры
выкручены, то вращайте с помощью отвёртки. Если
передние установочные опоры вкручены, то выкрутите
установочные ножки торцевым шестигранным ключом
на 8 мм. Устройство должно быть слегка зажато в нише
между полом и столешницей!
Fig. 10
u
Вставить пенопласт
Fig. 10 (8)
- это важно для
нормальной раздельной циркуляции потоков воздуха!
u
Установите цокольную панель
Fig. 10 (2)
назад и потя-
ните вперёд так, чтобы передний край вентиляционной
решётки оказался вровень с цокольной панелью
мебели!
Fig. 11
u
Вентиляционное отверстие должно быть полностью
открытым: в случае необходимости сделайте в цоколе
мебели соответствующий вырез!
u
Зафиксируйте цокольную панель: вставьте фиксатор
Fig. 10 (9)
, при этом придерживайте цокольную панель.
Крепление устройства в нише:
Для встраивания на нижнем уровне под гранитной
рабочей поверхностью сервисная служба предоставляет
крепежный комплект для монтажа сбоку.
Ввод в работу
* Наличие в зависимости от модели и комплектации 7
