SMART G

198

100

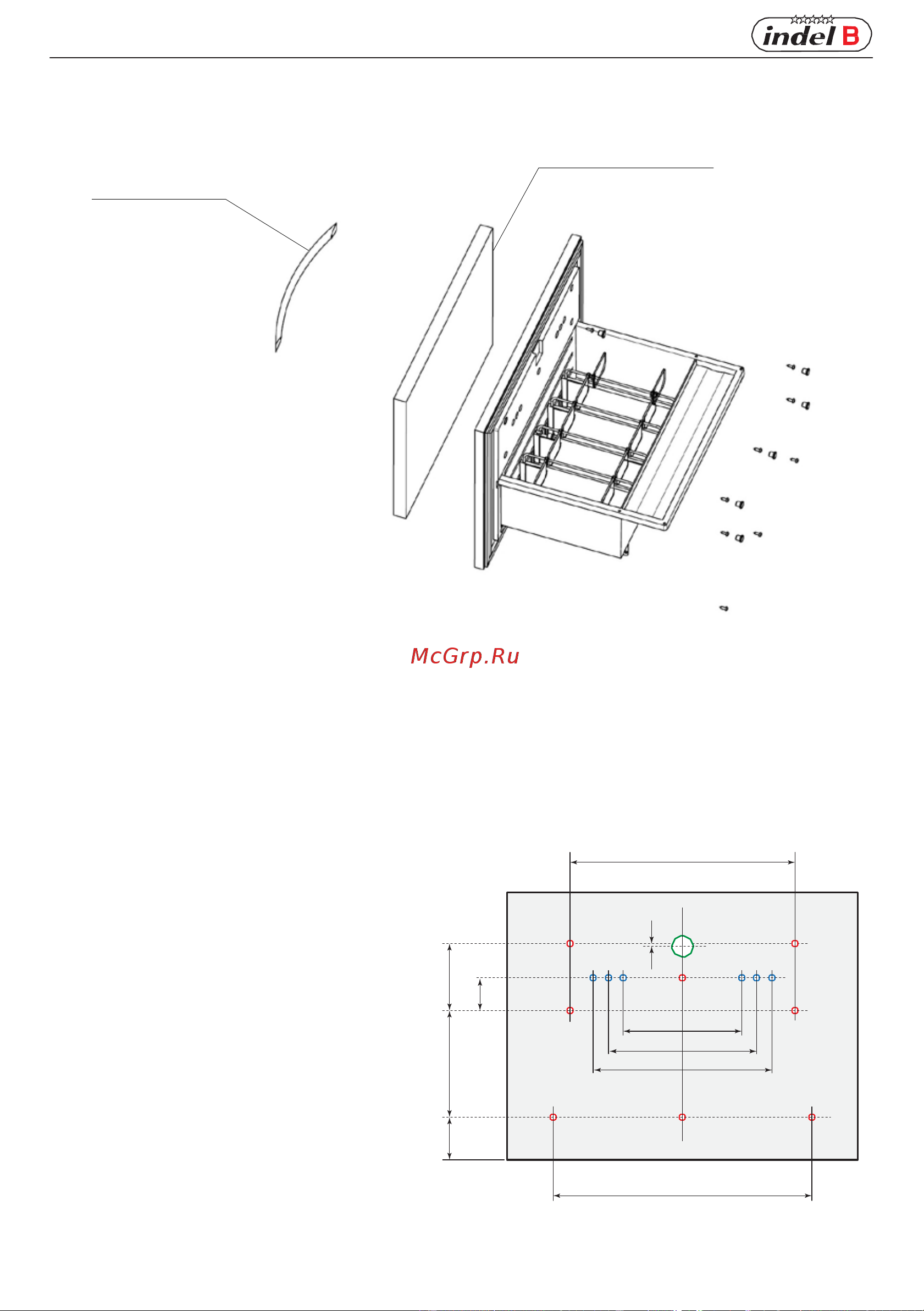

Установка деревянной панели мебели (Версия 2)

Деревянная панель

Ручка

•

Удалите большой ящик.

•

Удалите заглушки с отверстий на деревянной панели (8 шт.).

•

Закрепите деревянную панель винтами изнутри (8 шт.).

•

Вставьте заглушки в отверстия (8 шт.).

•

Вставьте большой ящик.

•

Проверьте уплотнитель, должна быть полная герметизация.

•

Отрегулируйте дверь, если нет герметизации.

Деревянная панель должна

соответствовать следующим условиям:

Макс. вес: 2 кг

Толщина: 20 мм

Установка: закрепляется 8 винтами

изнутри (красный кружок

на рис.)

Отверстие для замка: диаметр 28мм

(зеленый кружок на рис.)

Отверстия для ручки: закрепляются 2

винтами изнутри (синий

кружок на рис.)

370

205

245

285

410
