4 ИНСТРУКЦИИ ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

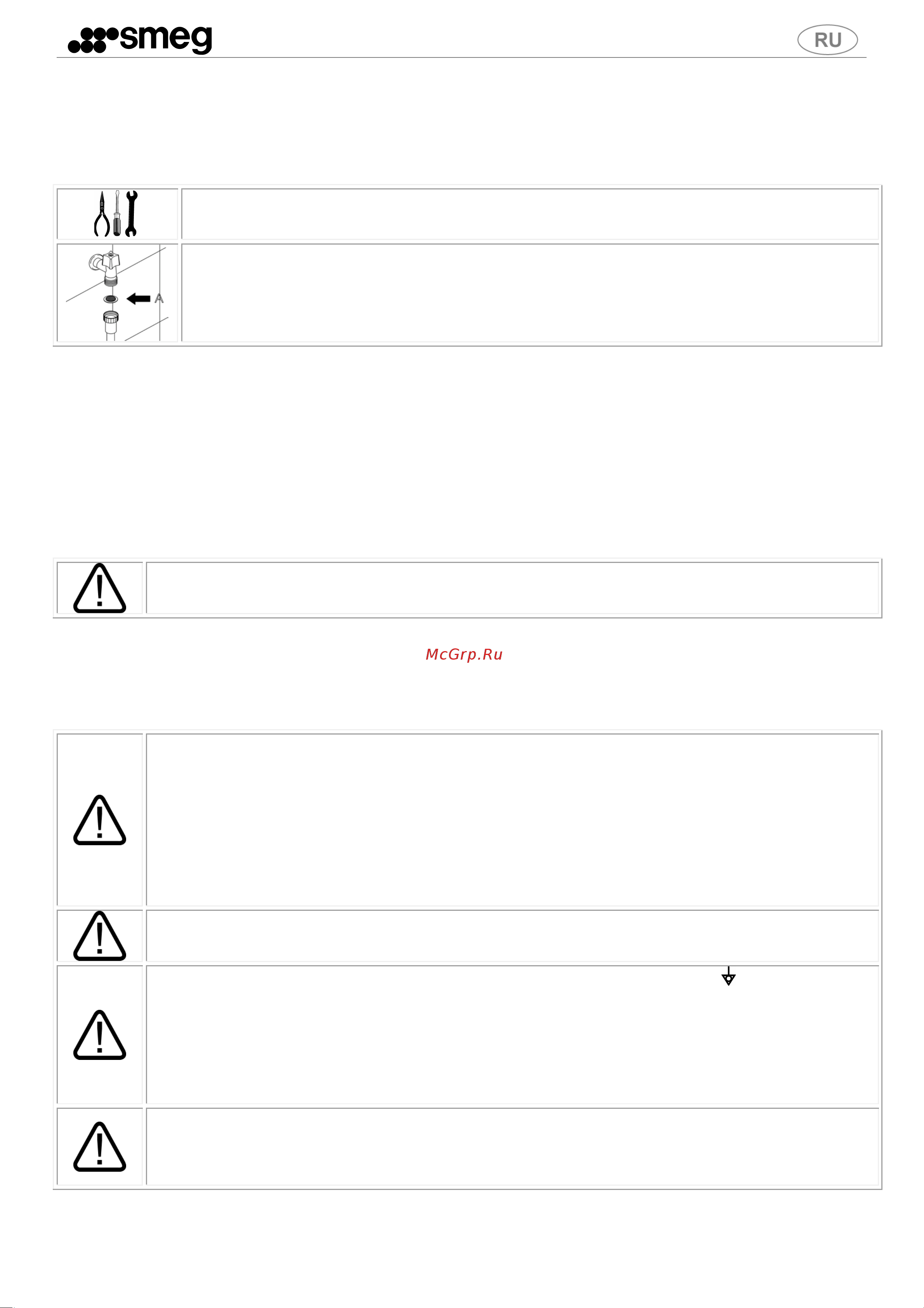

4.1 Гидро подключение

ГИДРО ПОДКЛЮЧЕНИЕ

Гидравлические трубы и кабель электро питания выведены в задней нижней части справа.

Подключить трубу гидро питания к гнезду с разъемом с резьбой ¾” gas, вставляя фильтр A в

оборудование (в моделях с аквастопом фильтр и зажимное кольцо образуют единую деталь). Для

подключения к водопроводу используйте только новые трубы; нельзя использовать старые или

б.у трубы

Динамическое давление питания должно быть от 1 до 6 баррелей (в зависимости от модели), если оно выше,

необходимо установить редуктор давления. Если давление ниже чем 2.5 bar (для моделей без насоса полоскания)

может понадобиться установить дополнительный насос, чтобы обеспечить оптимальную работу. Связаться со службой

техподдержки.

Необходимо установить общий кран на трубе поступления воды питания; кран должен быть доступным

по окончанию установки

, не устанавливать кран на задней части п. машины. Заявленная длительность циклов

относится к питанию теплой водой >50°C<60°C В случае питания холодной водой длительность может увеличиться в

зависимости от температуры поступающей воды. Слив: п. машина снабжена насосом для слива и предусмотрена для

установки слива как в стену, так и в пол. Вычислить максимальную высоту слива в стену из схемы подключения – (см.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)

Внимание: убедитесь, что трубы питания и слива не согнуты, сдавлены или зажаты после установки.

В случае установки слива в сифон с клапаном, максимальная высота слива уменьшается до 600 мм.

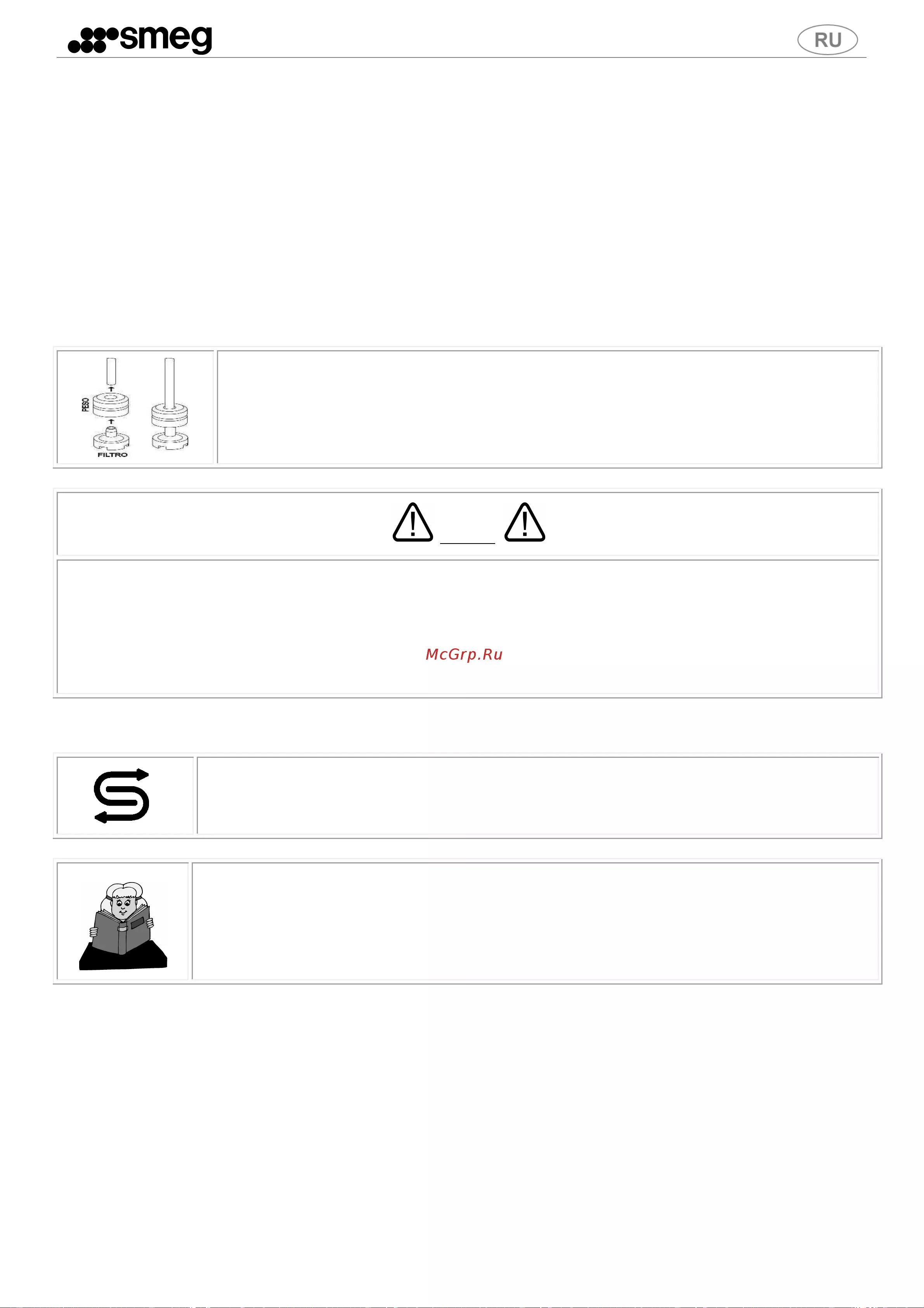

4.2 Электро подключение

Электрическое подключение п. машины и других дополнительных приборов доверяется

уполномоченному, квалифицированному персоналу, с соблюдением действующих норм; следовать

техническим инструкциям подключения. Общая установленная мощность указана на табличке с

техническими данными устройства. Insieme alla lavastoviglie non devono essere protetti altri apparecchi.

L’esercente dovrà provvedere all’installazione, secondo le norme vigenti, di un interruttore generale sulla linea

di alimentazione elettrica e di un interruttore differenziale compatibile con le caratteristiche della macchina.

Tali interruttori devono essere installati vicino alla lavastoviglie, essere facilmente accessibili dopo l’installazione

e garantire la disconnessione completa della rete elettrica nelle condizioni della categoria di sovratensione III.

Внимание!!!

Посудомоечная машина не под напряжением только когда генеральный переключатель отключен.

Подключить устройство к системе равнопотенциального пользования. Зажим для подключения

расположен в задней нижней части машины.

Провод предохранения (PE) желто-зеленый, нейтральный провод (N) синий, фазовые провода (L1, L2, L3)

черный, серый и коричневый.

В случае однофазового подключения (230V-1N~) необходимо, чтобы подключение к сети было через

шнур с вилкой согласно действующим нормам.

В зависимости от рынка сбыта машина может быть снабжена шнуром с вилкой.

ЗАМЕНА ШНУРА ПИТАНИЯ, КОГДА ПРЕДУСМОТРЕНА, ДОЛЖНА ОСУЩЕСТВЛЯТЬСЯ ПРОИЗВОДИТЕЛЕМ

ИЛИ УПОЛНОМОЧЕННЫМ ЦЕНТРОМ ОБСЛУЖИВАНИЯ СОГЛАСНО ХАРАКТЕРИСТИКАМ УКАЗАННЫМ В

ЭЛЕКТРОСХЕМЕ, КОТОРОЙ СНАБЖЕНА МАШИНА, ЧТОБЫ ПРЕДОТВРАТИТЬ ЛЮБЫЕ РИСКИ
