6
3 УСТАНОВКА И РАСПОЛОЖЕНИЕ
Установка и расположение
Принести посудомоечную машину в место установки, снять упаковку, проверить целостность устройства и его
компонентов, в случае обнаружения повреждений сообщить о них письменно перевозчику. Детали упаковки
(целлофановые пакеты, вспененный полистирол, гвозди, и т.д.) не должны быть доступны детям и домашним животным,
т.к они потенциально опасны. Все материалы упаковки соответствуют нормам охраны окружающей среды. Они могут
безопасно храниться или ликвидируются в пунктах ликвидации отходов. Компоненты из пластмассы, предназначенные
для ликвидации путем переработки, обозначены следующим образом:
PE - полиэтилен: внешняя пленка упаковки, пакет с инструкциями, защитные пакеты .
PP - полипропилен: крепления.
PS – вспененный полистирол: защитные уголки, корпус упаковки.
Деревянные и картонные компоненты ликвидируются согласно действующим нормам. При ликвидации продукции
избегать его распространение в окр. среде; ликвидация должна проходить согласно действующим нормам. Все
металлические части сделаны из нержавеющей стали и разбираются. Детали из пластмассы обозначены символом
соответствующего материала.
Расположение:
4 ИНСТРУКЦИИ ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
4.1 Гидро подключение
ГИДРО ПОДКЛЮЧЕНИЕ
Гидравлические трубы и кабель электро питания выведены в задней нижней части справа.

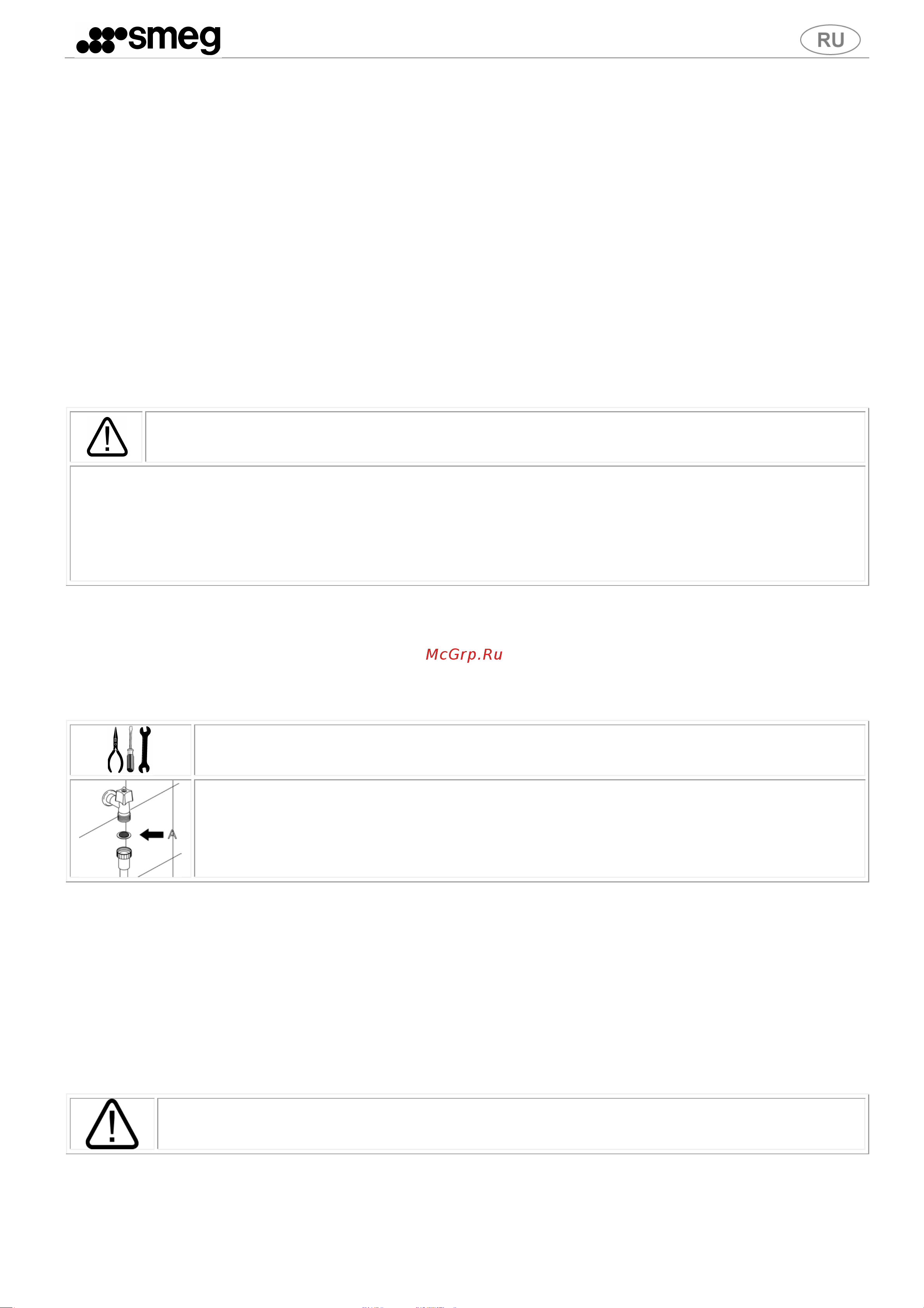

Подключить трубу гидро питания к гнезду с разъемом с резьбой ¾” gas, вставляя фильтр A в
оборудование (в моделях с аквастопом фильтр и зажимное кольцо образуют единую деталь).
Для подключения к водопроводу используйте только новые трубы; нельзя использовать
старые или б.у трубы
Динамическое давление питания должно быть от 1 до 6 баррелей (в зависимости от модели), если оно выше,
необходимо установить редуктор давления. Если давление ниже чем 2.5 bar (для моделей без насоса полоскания)
может понадобиться установить дополнительный насос, чтобы обеспечить оптимальную работу. Связаться со службой
техподдержки.
Необходимо установить общий кран на трубе поступления воды питания; кран должен быть доступным
по окончанию установки
, не устанавливать кран на задней части п. машины. Заявленная длительность циклов относится
к питанию теплой водой >50°C<60°C В случае питания холодной водой длительность может увеличиться в зависимости
от температуры поступающей воды. Слив: п. машина снабжена насосом для слива и предусмотрена для установки слива
как в стену, так и в пол. Вычислить максимальную высоту слива в стену из схемы подключения – (см. ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ)
Внимание: убедитесь, что трубы питания и слива не согнуты, сдавлены или зажаты после установки.
В случае установки слива в сифон с клапаном, максимальная высота слива уменьшается до 600 мм.
Внимание: внутренняя структура и помещения, в которых располагают устройства для общества,
должны соотвествовать действующим нормам
Производитель не несет ответственности за
причиненный вред, прямой и косвенный,
лицам и вещам по причине
несоблюдения данных правил. Перед установкой убедитесь, что поблизости нет или защищены должным образом
предметы и материалы, которые могли бы повредитья из-за температуры устройства, водяного пара, или брызгов
моющего средства. Расположить посудомоечную машину в желаемом месте и снять защитную пленку. Нивелировать
п. машину (с помощью уровня) на четырех ножках, отрегулированных для обеспечения безопасности; любое другое
решение должно быть одобрено производителем
