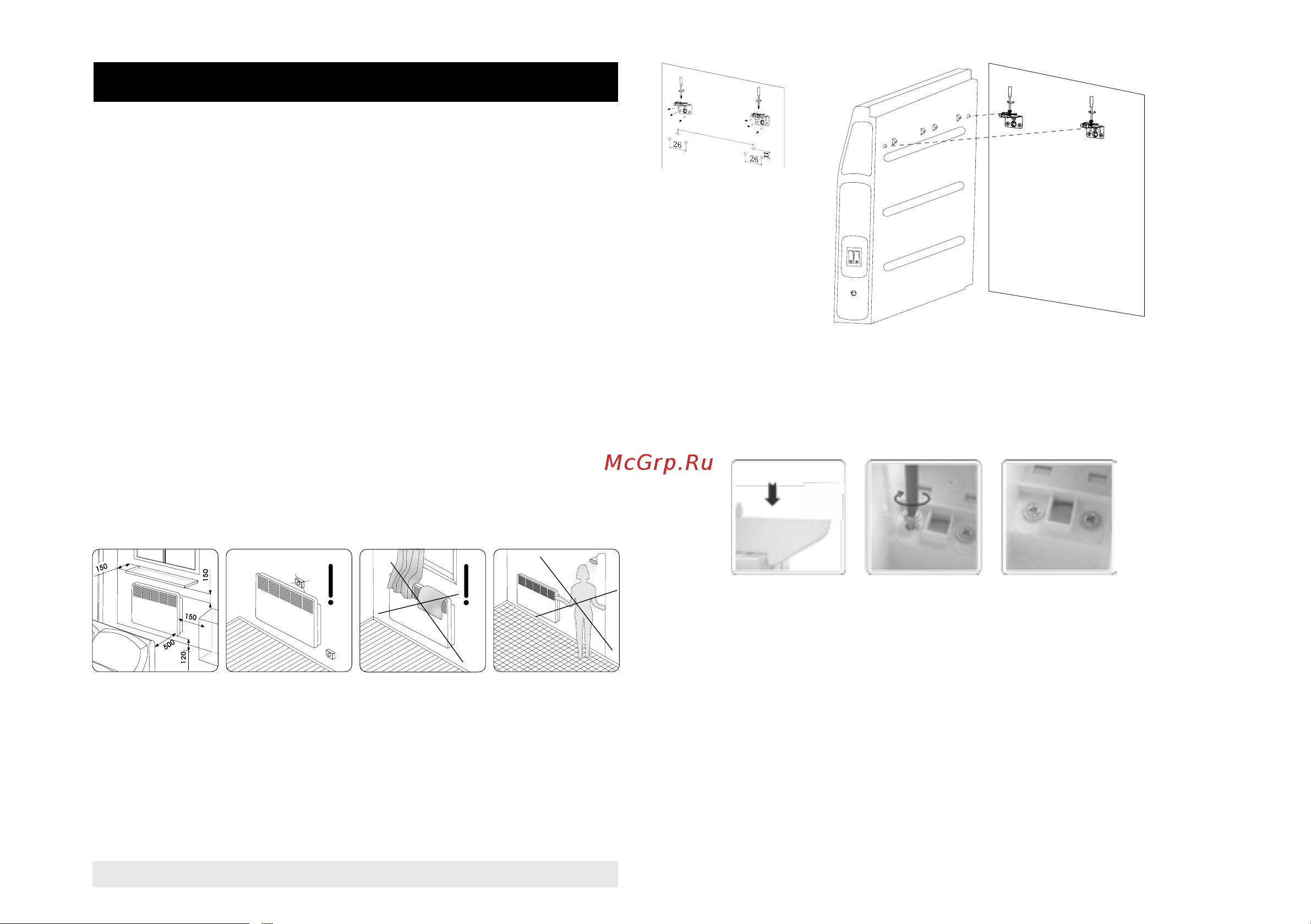

Timberk TEC.E0 XM 1000 [6/20] Установка

www.timberk.com • электрический конвектор

1. Достаньте опорные ножки из упаковки конвектора.

2. Переверните прибор так, что бы его нижняя часть находилась

вверху. Помните, что установка конвектора на ножки должна проис-

ходить только тогда, когда вы отключили прибор от электрической

сети!

3. Приложите ножки к нижней части прибора таком образом, чтобы

крепежные отверстия совпадали с отверстиями на корпусе прибора.

Старайтесь располагать ножки ровно относительно друг друга, а так-

же относительно поверхности прибора.

4. С помощью крепежных винтов прикрепите ножки к конвектору.

Рис.4

* могут не входить в комплект поставки

Рис. 3

379

660

491

6. УСТАНОВКА

Установка конвектора на стену.

1. Раскройте заводскую упаковку и аккуратно извлеките из неё при-

бор и комплект настенной установки.

2. Удалите уплотнители из пенопласта с краёв прибора и освободите

его от полиэтилена.

3. В соответствие с рис.2 определите место установки конвектора с

соблюдением минимальных расстояний от предметов и минимально-

го расстояния от пола.

4. Поочередно приложите к стене кронштейны из комплекта настен-

ной установки и поставьте видимые матки в крепежных отверстиях.

5. Просверлите отверстия необходимого диаметра по меткам крепле-

ния, вставьте дюбели*, приложите кронштейны и закрутите устано-

вочные винты*, закрепив тем самым кронштейн на стене (см рис. 3).

6. Ослабьте крепежные винты в верхней части кронштейнов и уста-

новите конвектор на кронштейн, соединив 2 щелевых отверстия на

задней части конвектора с 2 выступами на кронштейнах (рис. 3).

7. Для фиксации конвектора закрутите крепежные винты, располо-

женный в верхней части кронштейна по часовой стрелке.

9. Чтобы снять конвектор, повторите вышеуказанные действия в об-

ратном порядке.

Установка конвектора на ножки*

Рис. 2

Размеры указаны в милиметрах
