Liebherr CNPes 4868-20 001 [15/38] Перестановка опорных деталей двери

Установить опорный кронштейн с другой стороны и

прикрутить с помощью отвертки Т25. Начинать с винта 2

в центре.

Fig. 29 (2)

Затянуть винты 3 и 4.

Fig. 29 (3, 4)

Повернуть соединительный элемент амортизатора

закрывания дверей на 180°. Прикрутить с другой

стороны опорного кронштейна с помощью отвертки Т25.

Fig. 29 (5)

Снова установить опорный палец в сборе. При этом

следить за тем, чтобы выступ фиксатора был направлен

назад.

Fig. 29 (6)

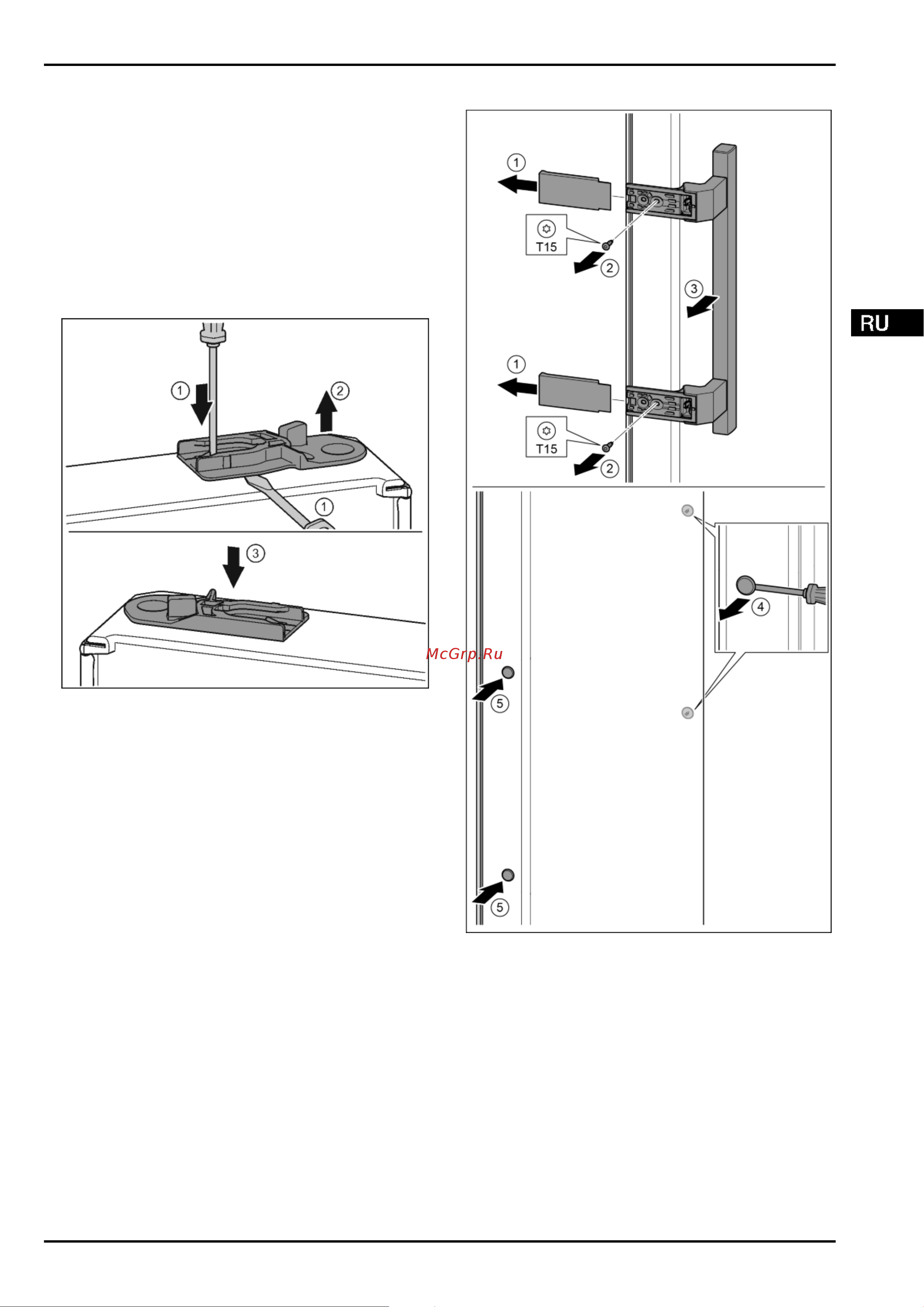

4.3.9 Перестановка опорных деталей двери

Верхняя дверь

Fig. 30

Нижняя сторона двери смотрит вверх: повернуть дверь.

Извлечь направляющее гнездо: нажать накладку

шлицевой отверткой и одновременно переместить ее

шлицевой отверткой под направляющее гнездо.

Fig. 30 (1, 2)

Прилагаемое при поставке направляющее гнездо вста-

вить на другой стороне корпуса.

Fig. 30 (3)

Верхняя сторона двери смотрит вверх: повернуть дверь.

4.3.10 Перестановка ручек

Fig. 31

Снять крышку.

Fig. 31 (1)

Выкрутить винты отверткой Т15.

Fig. 31 (2)

Снять ручку.

Fig. 31 (3)

Осторожно приподнять шлицевой отверткой боковые

заглушки и вынуть их.

Fig. 31 (4)

Заглушки снова вставить с другой стороны.

Fig. 31 (5)

Ввод в работу
