РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННОЙ ВЫТЯЖКИ
ВРЕЗНОЙ БЛОК
• 8 •
• 9 •
4.10 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-
ческих и динамических нагрузок.
4.11 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-
пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работаю-
щие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном
для сгорания топлива. При подаче воздуха в недостаточном объеме, возникает опасность отравления газо-
образными продуктами сгорания, которые всасываются обратно в помещение.
4.12 В режиме «вытяжки» загрязненный воздух НЕ должен выходить в вытяжное отверстие, используе-
мое для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам,
которые только направляют воздух обратно в комнату).
4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи-
ческие, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев, когда
за такими лицами осуществляется надзор или проводится их инструктирование относительно использования
данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор за детьми с
целью недопущения их игр с прибором.
4.14 В электрической цепи, при подключении вытяжки, обязательно использовать автоматический вы-
ключатель с током срабатывания не более 16А (рекомендуемый 2А).
ПРЕДУПРЕЖДЕНИЕ: Доступные части кухонной вытяжки могут нагреваться, при использовании с при-
борами для приготовления пищи.
!

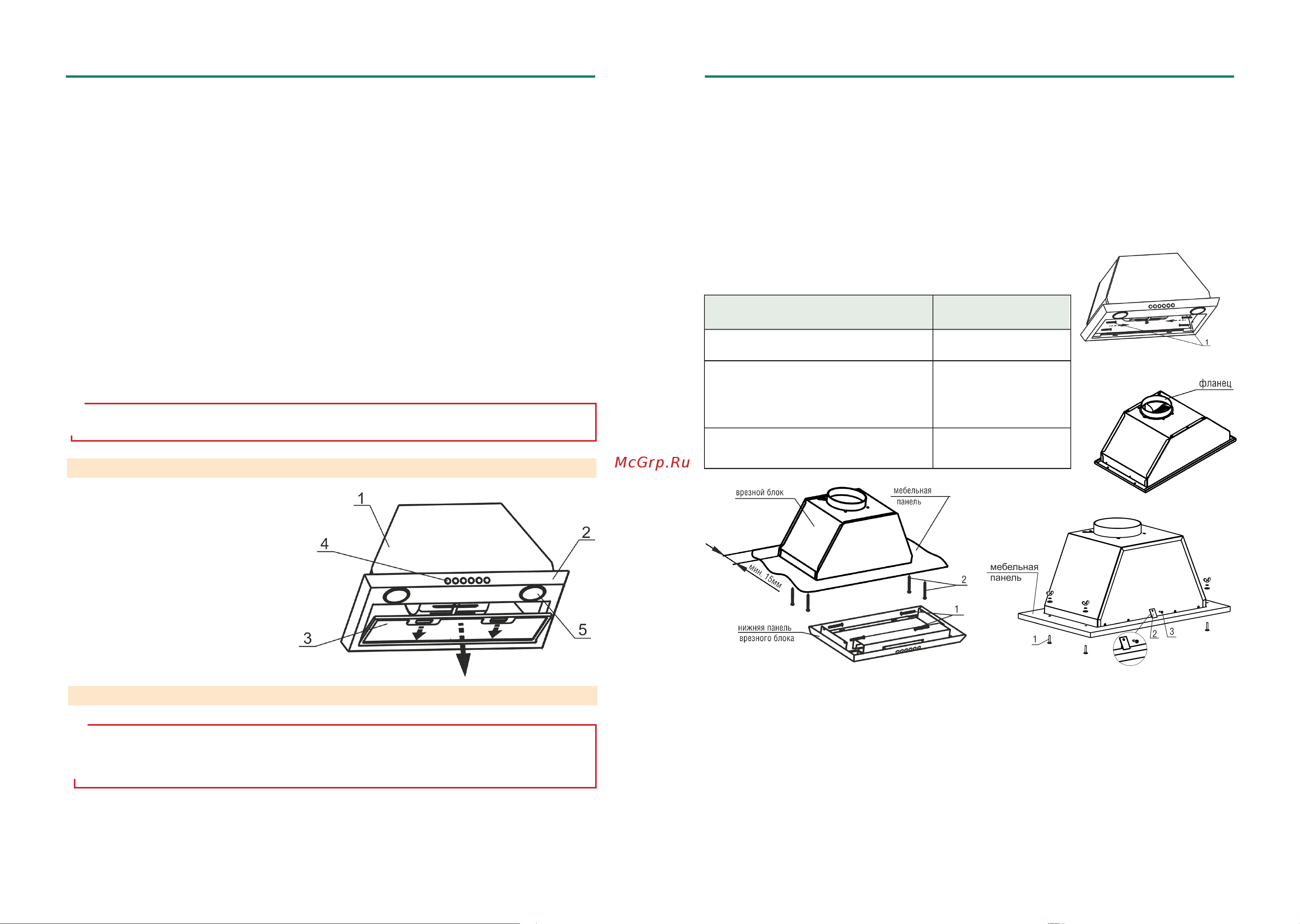

5 УСТРОЙСТВО
1 Корпус с вентилятором.
2 Нижняя панель.
3 Алюминиевый фильтр.
4 Переключатель режимов работы
вентилятора и освещения.
5 Лампы освещения.
рис. 3
6 ПОДГОТОВКА К РАБОТЕ
!
ПРЕДУПРЕЖДЕНИЕ: Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с
вытяжки из нержавеющей стали, пока Вы не убедитесь в ее технической исправности путем
подключения к электрической сети и проверки всех функций. Защитную пленку с вытяжек из
нержавеющей стали рекомендуется снимать после окончания монтажа.
6.1 Монтаж врезного блока к подвесному элементу мебели над плитой. (рис 4, 5,).
џ При установке КВ «Врезной блок 52Н(П)-400-П3Г(П3Д, П3Л)» и «Врезной блок 52Н-400-К3Г(К3Д)»
предварительно установите фланец (рис. 4А).
џ При установке вытяжки соблюдайте указания пункта 1.2 (рис. 1).
џ На панели мебельного элемента для вытяжек необходимо вырезать отверстие (размеры см. табл.3)
џ Снимите алюминиевый фильтр блока, для этого нажмите на пружинные замки на фильтре и потяните
его вниз и на себя (рис. 3).
џ Затем , отвернув четыре винта 1 (рис. 4), аккуратно снимите нижнюю панель врезного блока;
џ Установите блок в панель мебели и закрепите его винтами 2 (рис. 5).
џ Установите нижнюю панель блока на место, закрепив винтами1 (рис. 5).
џ Установите алюминиевый фильтр.
Наименование КВ
Размеры отверстия на полке
для установки вытяжки, мм
Врезной блок 52Н(П)-400-П3Л
273+2,0 х 460+2,0
Врезной блок S4 72Н(П)-700-Э4Г(Э4Д)»,
Врезной блок 72Н(П)-700-П3Г(П3Д),
Врезной блок 72Н(П)-1000-Э4Г (Э4Д),
Врезной блок 72Н(П)-1000-П3Д
263+2,0 х 660+2,0
Для всех остальных моделей врезного
блока.
263+2,0 х 460+2,0
ТАБЛИЦА 3
рис. 5
рис. 5А
6.2 Монтаж КВ «Врезной блок Flat 52Н(П)-650-К3Г(К3Д)», «Врезной блок Flat 52Н(П)-650-П3Г(П3Д)» к
подвесному элементу мебели над плитой. (рис. 5 А).
џ При установке вытяжки соблюдайте указания пункта 1.2 (рис. 1).
џ На панели мебельного элемента для вытяжки необходимо вырезать отверстие (размеры см. табл.3).
џ Разметьте и просверлите (по месту) на мебельной панели четыре отверстия диаметром 6,0 мм для крепле-
ния врезного блока.
џ Установите блок в панель мебельного элемента и закрепите его болтами мебельными -1, шайбами (про-
стой и пружинной) и гайками барашковыми (рис. 5 А).
џ Установите пластину - 2, как показано на рис. 5 А и закрепите ее самонарезающим винтом 3,5х11мм
(поз.3), для устранения зазора между плоской панелью врезного блока и мебельной панелью.
рис. 4А
рис. 4
