УКАЗАНИЯ ДЛЯ МОД. PVD:

В комплект поставки варочной панели входит шнур питания. Это позволяет под-

ключать прибор только к электросети с напряжением 220-240 В между двумя фаза

ми или между фазой и нейтралью.

 Подключите электроприбор к электрической розетке, защищенной пре-

дохранителем (номинал см. в таблице).

Имеется возможность подключить варочную панель к электросети со следу

ющими параметрами:

– три фазы 220-240 В 3~

– три фазы 380-415 В 3N~

Для перехода на новое подключение выполните следующие инструкции:

 Перед выполнением подключения к электросети убедитесь, что подключение за-

щищено с помощью подходящего предохранителя (см. таблицу) и площадь по

перечного сечения проводки соответствует потребляемой мощности прибора.

 Положите варочную панель на стол стеклянной поверхностью вниз.

Стеклянная поверхность должна быть защищена!

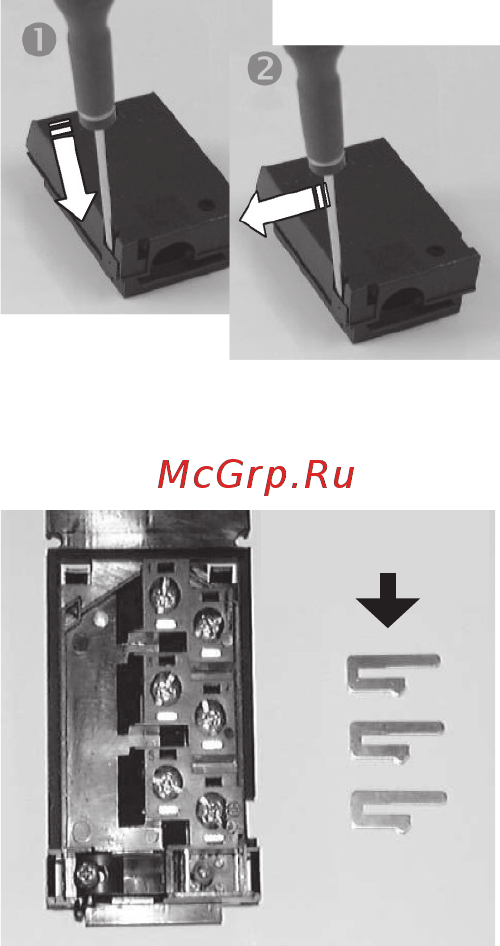

 Снимите крышку клеммной колодки, вы-

полнив следующие операции:

– найдите две лапки, расположенные сбоку,

– нажмите на лапку лезвием плоской отвертки

(выполните это для каждой лапки),

– снимите крышку,

– отверните винты крепления клеммной колод

ки, в которой находятся шунты и провода шну

ра питания,

– отверните винты зажима шнура питания, что

бы освободить шнур питания,

– извлеките шнур питания из клеммной колодки.

ШУНТ

 Порядок выполнения нового подключения:

– Шнур питания должен соответствовать реко

мендациям, представленными в таблице.

– Пропустите шнур питания через зажим.

– Зачистите концы всех проводов шнура пита

ния на длине 10 мм, принимая в расчет длину

шнура питания, необходимую для выполнения

соединений на клеммной колодке.

– Выполните подключения проводов и шунтов

(были сняты в предыдущей операции) в соот-

ветствии с параметрами сети электропитания,

как показано в представленной ниже таблице.

– Затяните винты зажима шнура питания, уста

новите на место крышку клеммной колодки и

закрепите ее.

Примечание: убедитесь, что винты на клеммной

колодке надежно затянуты.
