инструкция по эксплуатации станка JET мод. SBR-8
5
Установка на металлический верстак
Шаг 1: Измерьте толщину вашего верстака.
Предполагается, что усиливающая
металлическая пластина будет
вырезана и будет готова к установке под
верстак в шаге 7.
Шаг 2: Возможно, вам понадобиться купить по
четыре болта, гайки и плоских шайбы
(эти позиции не поставляются со
станком для резки/гибки), они должны
иметь соответствующую для вашего
верстака длину плюс 1" (25,4 мм) на
толщину вашего станка для резки/гибки.
Шаг 3: Отметьте и просверлите отверстия
через ваш верстак, используя
Основание (#1), как шаблон для четырех
установочных отверстий на Основании
станка для резки/гибки.
Шаг 4: Отметьте и просверлите усиливающую
пластину, используя Основание (#1), как
шаблон для четырех установочных
отверстий на Основании станка для
резки/гибки.
Шаг 5: Расположите станок для резки/гибки на
вашем верстаке и выровняйте
отверстия, которые вы просверлили в
Шаге 3, с Установочными отверстиями
на Основании.
Шаг 6: Установите станок для резки/гибки на
верстак, как показано на Рисунке 1.
Шаг 7: Не забудьте прикрепить усиливающую
пластину под верстаком, после этого
накрутите гайки и затяните болты.
Сборка рукоятки
Шаг 1: Ослабьте круглую ручку,
расположенную на Основании рукоятки
с правой стороны станка для
резки/гибки.
Шаг 2: Вставьте ручной рычаг (#6) в основание
рукоятки, концом с пазом вперед. Затем,
когда паз на ручном рычаге будет
расположен по центру основания
рукоятки, затяните круглую ручку, как
показано на Рисунке 2.

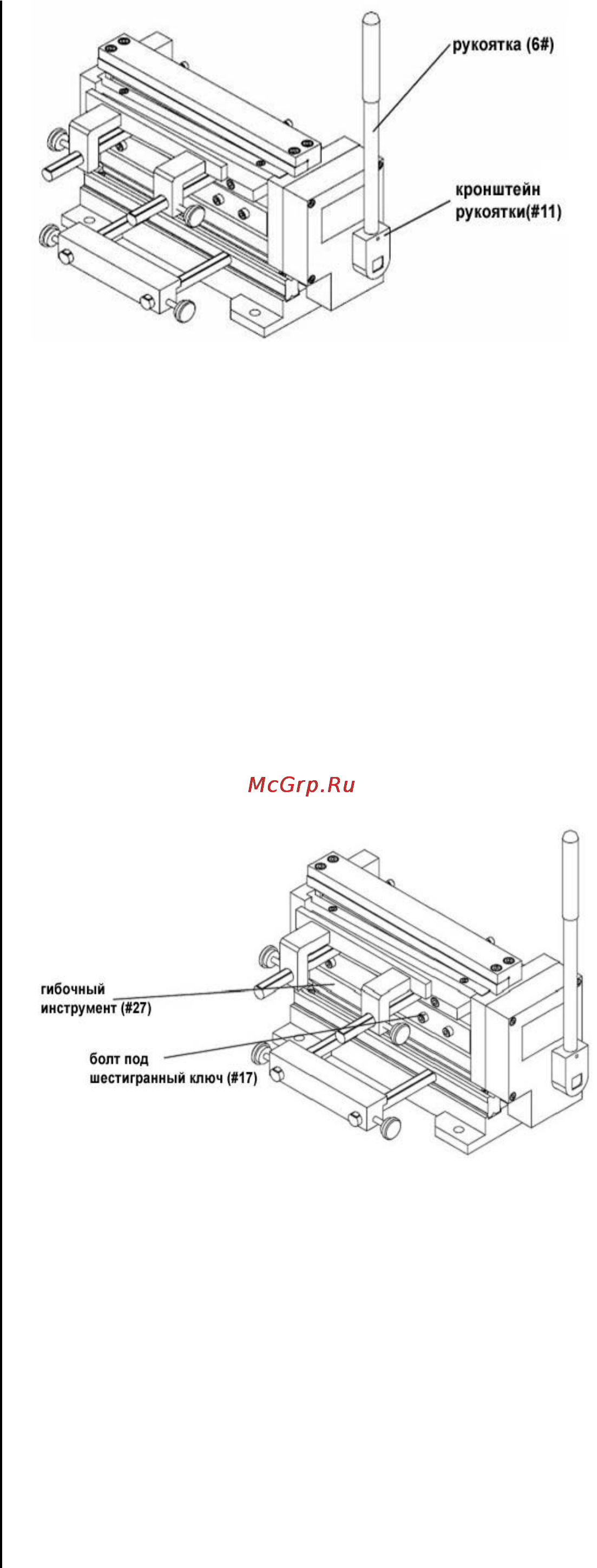

Рис.2 -- Установка ручного рычага
Регулировка и снятие гибочного штампа
ГИБОЧНЫЙ ШТАМП (#27, #37) бывает разной
толщины, и может использоваться для
формирования коробок и поддонов различных
размеров. При формировании маленьких
коробок и поддонов, выберите штифты
ГИБОЧНОГО ШТАМПА нужного размера,
выровняйте и уберите другие. Ниже даны
инструкции по наладке.
Шаг 1: Ослабьте винты с шестигранной
головкой (#25), удерживающие штифты
гибочного штампа на месте.
Шаг 2: Уберите ненужные штифты гибочного
штампа, сдвинув их влево на станке для
резки/гибки, как показано на рисунке 3.
Рис.3 -- Снятие гибочного штампа
Шаг 3: Вставьте любые необходимые гибочные
штампы, подходящие для работы, которую вы
выполняете, за Прижимной планкой (#26).
Шаг 4: Опустите Ручной рычаг (#6), чтобы
опустить установленные гибочные штампы.
Это отрегулирует выравнивание гибочных
штампов.
Шаг 5: Затяните винты с шестигранными
головками.
Регулировка гибочной призмы
Вы можете отрегулировать радиус
производимого изгиба, сменив гибочную
призму (#24), как описано ниже.
