инструкция по эксплуатации станка JET мод. SBR-8
6
Шаг 1: Ослабьте зажимной винт (#21),
расположенный сзади станка для резки/гибки,
как показано на рисунке 4.

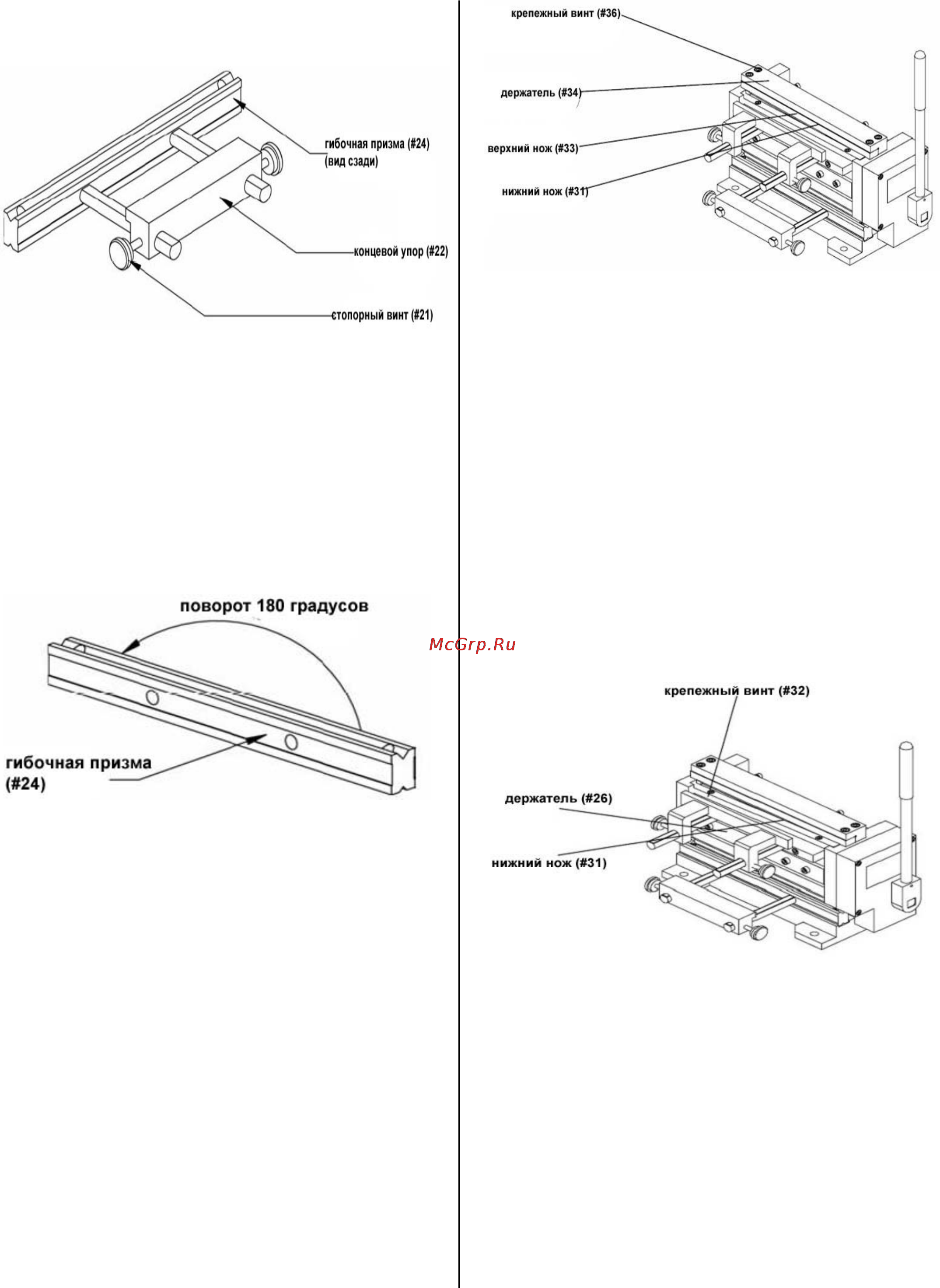

Рис.4 -- Ослабление зажимного винта
Шаг 2: Поднимите ручной рычаг, чтобы
поднять гибочный узел.
Шаг 3: Поднимите гибочную призму из паза в
основании (#1). Оттяните гибочную призму к
концевому упору (#22).
Шаг 4: Поверните гибочную призму на 180º,
чтобы использовать выборочный радиус, как
показано на Рисунке 5. Поместите гибочную
призму обратно в паз.
Рис.5 -- Смена гибочной призмы
Шаг 5: Передвиньте концевой ограничитель
(#22) обратно на гибочную призму (#24).
Затяните зажимной винт (#21).
Снятие и установка верхнего ножа
Шаг 1: Опустите ручной рычаг, чтобы опустить
нижний нож (#31).
Шаг 2: Ослабьте четыре установочных винта
(#36), которые держат верхний нож (#33) на
месте.
Шаг 3: Снимите верхний нож. Если вы не
использовали все четыре режущих грани, вы
можете повернуть нож, чтобы выступал его
острый край, и установить его заново, не
покупая замену для верхнего ножа.
Рис.6 -- Снятие верхнего ножа
Шаг 4: Выровняйте верхний нож (#33) так,
чтобы он был на одном уровне с нижним ножом
(#31), и зафиксируйте его установочными
винтами (#36).
Замечание: Винты, которые удерживают
верхний нож (#33), должны быть затянуты до
того, как будут затянуты винты держателя
ножа, иначе нож заклинит.
Снятие и установка нижнего ножа
Шаг 1: Опустите ручной рычаг, чтобы опустить
нижний нож (#31).
Шаг 2: Ослабьте и снимите два установочных
винта (#32) подвижного отбойника (#30), как
показано на Рисунке 7.
Рис.7 -- Снятие нижнего ножа
Шаг 3: Надавите на нижний нож напротив
верхнего ножа при помощи большого пальца и
опустите ручной рычаг. Это отделит нижний
нож от держателя ножа (#26).
Шаг 4: Снимите и замените нижний нож. У
нижнего ножа имеется четыре режущих грани.
Если вы не использовали все четыре режущих
грани, вы можете повернуть нижний нож, чтобы
обнажить острый край и установить его
обратно, не покупая замену нижнему ножу.
Шаг 5: Нажмите на нижний нож, чтобы он
вошел в резцедержатель.
