инструкция по эксплуатации станка JET мод. SBR-8
7
Шаг 6: Поднимите ручной рычаг. Вставьте и
затяните установочные винты.
ЭКСПЛУАТАЦИЯ
Резка
Шаг 1: Убедитесь, что материал, который вы
будете резать, подходит для мощности этого
инструмента. Не используйте материал,
который толще заявленной мощности вашего
станка для резки/гибки.
Шаг 2: Отметьте линию разреза на материале.
Шаг 3: Продвиньте материал между верхним
ножом (#33) и нижним ножом (#31) так, чтобы
верхний нож располагался прямо над отметкой,
как показано на Рисунке 8.

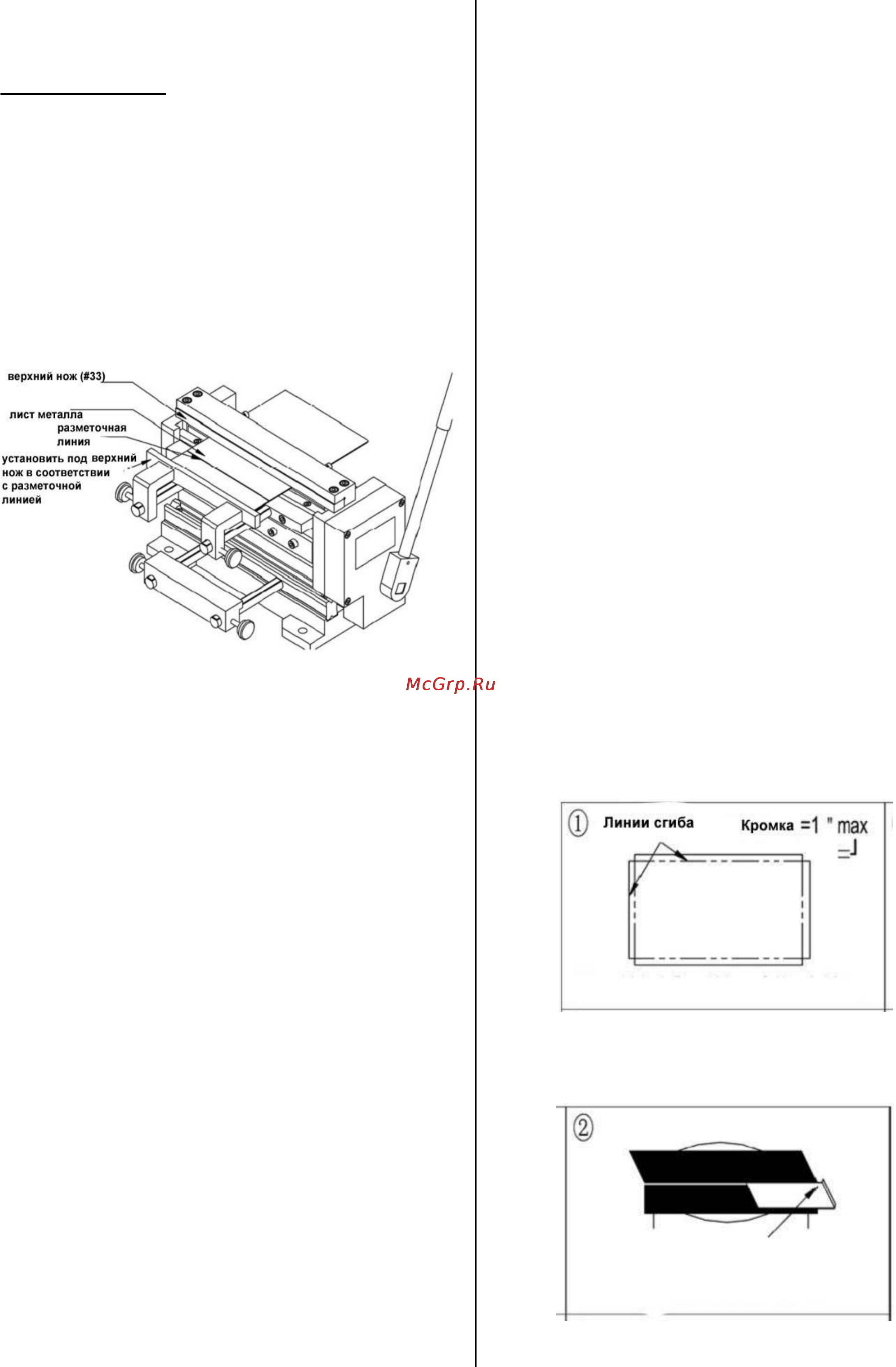

Рис.8 -- Вставка размеченного листа
Шаг 4: Твердо удерживая материал, опустите
рукоятку (#6), чтобы разрезать материал.
Гибка
Шаг 1: Убедитесь, что материал, который вы
будете сгибать, подходит для мощности этого
инструмента. Не используйте материал,
который толще заявленной мощности вашего
станка для резки/гибки.
Шаг 2: Используйте подходящие гибочные
штампы и гибочную матрицу того радиуса,
который вам необходим. Обратитесь к
пошаговой инструкции по сборке относительно
наладки.
Шаг 3: Отметьте рабочее место, где вы хотите
согнуть материал.
Шаг 4: Поместите материал над гибочной
призмой (#24).
Шаг 5: Выровняйте намеченную линию для
сгибания с передним краем гибочного штампа
(S).
Шаг 6: Опустите рукоятку (#6), пока не будет
сформирован нужный угол. Используйте
угломер или другой измерительный
инструмент, чтобы достигнуть нужной точности.
Формирование поддонов
Ручной станок для гибки и резки может
использоваться для изготовления поддонов
различных размеров.
Шаг 1: Измерьте и нарежьте ваш материал
перед началом сгибания. Прорежьте
углы в соответствии с нужной высотой
краев, как показано на Рисунке 9.1.
Шаг 2: Вставьте материал между гибочным
штампом (S) и гибочной призмой.
Согните материал, чтобы был
сформирован угол в 90º, как показано на
Рисунке 9.
Шаг 3: Поверните материал на 90 градусов
против часовой стрелки. Позвольте
законченной стороне выступать как раз
за пуансоны. Согните второй раз.
Шаг 4: Повторите Шаг 3 для третьей стороны.
Шаг 5: Поверните заготовку последней
стороной и вставьте ее между
пуансонами. Ваши сформированные
края будут с наружной стороны
пуансонов.
Шаг 6: Перед сгибанием откройте один угол
рядом с серединой станка, как показано
на Рисунке 9.3. Это позволит снять
материал с верхнего пуансона, когда он
будет поднят.
Шаг 7: Согните четвертую сторону.
Шаг 8: Используя блок или кусок дерева,
поставьте угол материала обратно на
место.
1) Линии сгиба Бортик (сторона) = 1" макс
(25,4 мм).
Шаг 1: Отметьте линии сгибов и прорежьте
металл.
2) 1-я сторона выступает.
Шаг 3: согните вторую сторону
