Grandstream GXP-1630 [16/29] Installation der blf papierstreifen

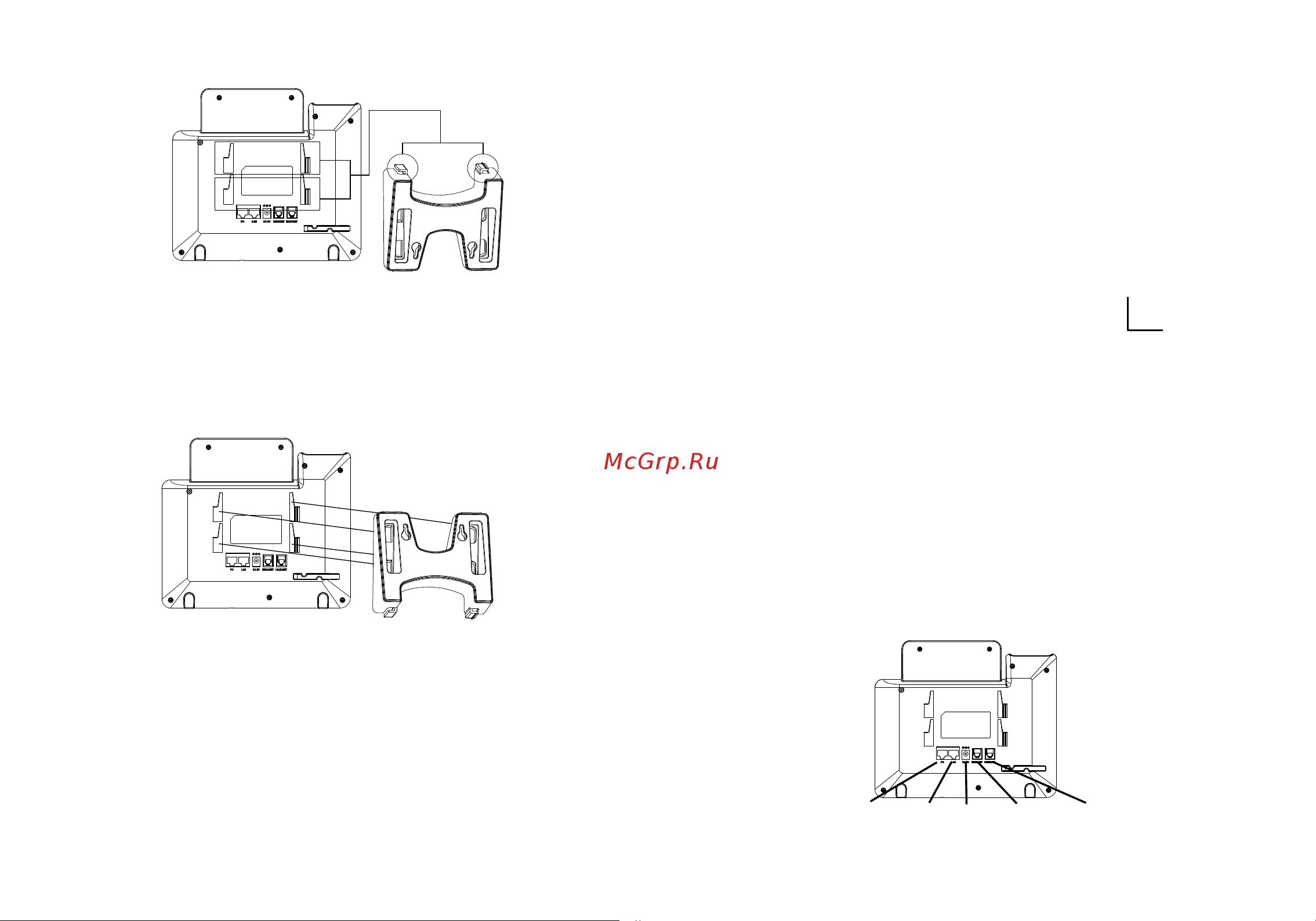

Telefoninstallation (Wandhalterung):

Telefoninstallation (Telefonstandplatz):

TELEFON ANSCHLIESSEN:

PC-An-

schluss

LAN-An

schluss

Hörer-

Anschluss

Kopfhörer-

Anschluss

Netz

1. Der Standfuss wird installiert, indem die Kunststoffnasen in die

Montageaussparungen geschoben werden. Es bestehen mehrere

Einschubmöglichkeiten.

2. Schieben Sie den Standfuss soweit in die Aussparung, bis dieser

leicht einrastet.

1. Führen Sie die vier Kunststoffnasen in die jeweilige Mon-

tageaussparung.

2. Schieben Sie die Wandhalterung soweit in die Aussparung, bis

diese leicht einrastet.

3. Nun nehmen Sie den Hörer ab, ziehen das Halteplättchen an der

oberen Ablagemuschel heraus, drehen es um 180° und stecken es

wieder in die Aufnahme. Der Hörer hat jetzt den für die Wandmon-

tage notwendigen, verbesserten Halt.

Installation der BLF Papierstreifen

1. Sie installieren den Papierstreifen indem Sie diesen vorsichtig in

die dafür vorgesehene Aussparung am Telefon drücken.

2. Legen Sie die Plastikabdeckung über den Papierstreifen und

achten Sie darauf, dass Papier- und Plastikstreifen durch hin- und

herschieben unter die Kunststoffnasen am Telefon gedrückt werden

können.

3. Durch vorsichtiges Heranziehen des Plastikstreifens wird die

Installation abgeschlossen.

Höher

Tiefer

ODER

Streifen

Plastikab-

deckung

Seite ohne Ausschnitt
