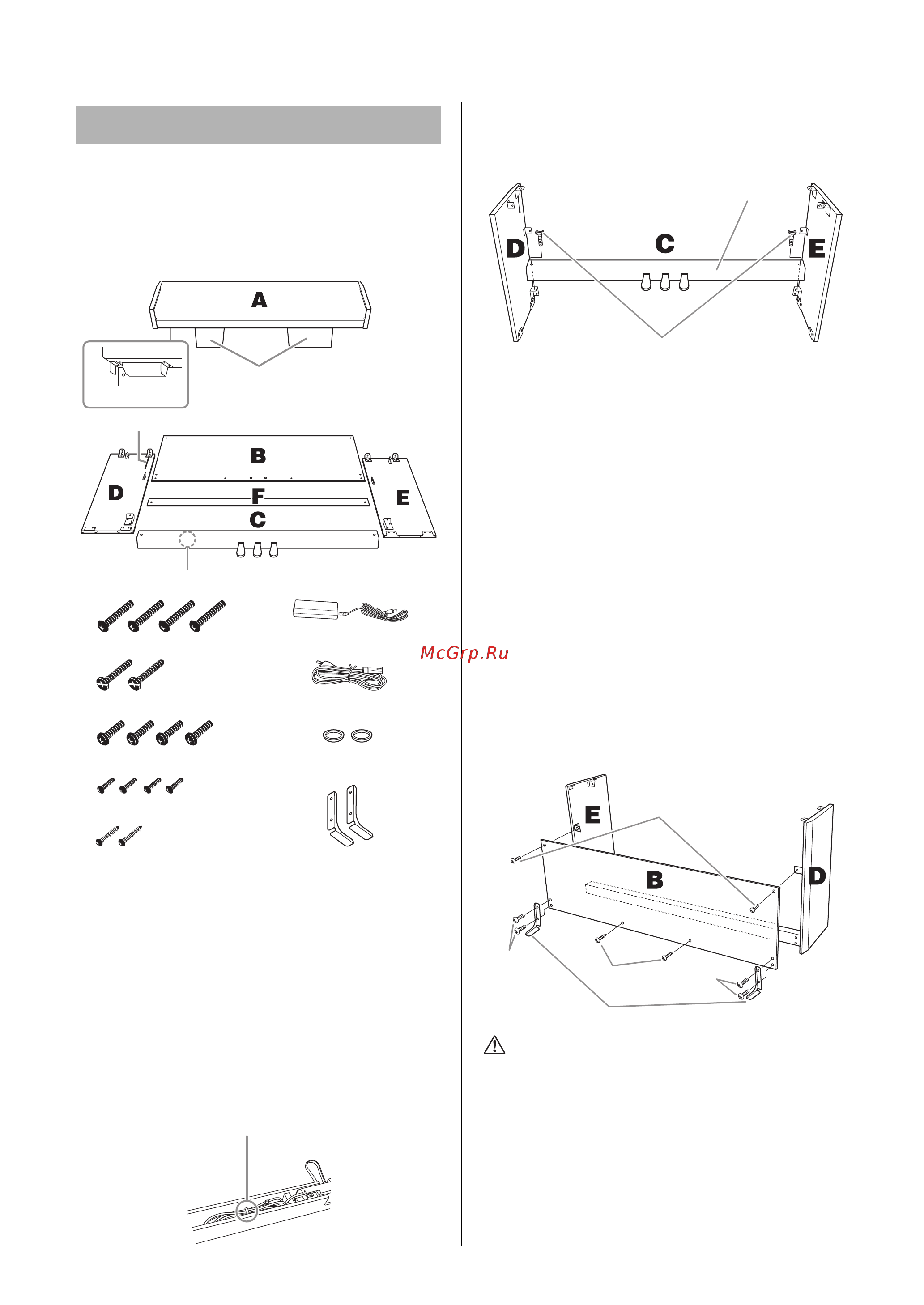

Сборка подставки под инструмент
37
YDP-164, YDP-144, YDP-S54 Руководство пользователя
Выньте из пакета комплектующие и убедитесь, что
все они в наличии.
Извлеките из пакета подставки из пенопласта, положите
их на пол, а затем положите на них деталь А. Расположите
подставки таким образом, чтобы они не закрывали панель
разъемов в нижней части детали А.
* Две поддерживающие скобы идентичны. (Каждую из них
можно исп
ользовать как справа,
так и слева.)
*Блок питания может не входить в комплект поставки или
отличаться от изображенного на рисунке (в зависимости от
страны). Уточните, обратившись к местному торговому
представит
елю Yamaha.
1.
Прикрепите C к D и E, затянув
винты вручную.
1-1 Развяжите и выпрямите входящий
в комплект шнур педали.
Не выбрасывайте виниловый шнурок. Он
потребуется вам в п. 7.
1-2 Совместите D и E с каждой стороной C.
1-3 Присоедините D и E к C, вручную
затянув длинные винты (6 × 20 мм).
2. Присоедините компонент В.
В зависимости от модели приобретенного
цифрового фортепиано цвет поверхности
одной стороны B может отличаться от цвета
другой стороны. В этом случае установите
B так, чтобы сторона, сходная по цвету с D и E,
была обращена к исполнителю.
2-1 Присоедините верх B к D и E, затянув от
руки два тонких винта (4 × 12 мм).
2-2 Сжимая нижние части D и E снаружи,
присоедините поддерживающие скобы,
а затем соедините нижние части
B длинными винтами (6 × 25 мм).
2-3 Завинтите два самореза (4 × 20 мм) в два
других отверстия, чтобы закрепить B.
2-4 Крепко затяните винты на B,
установленные при выполнении п. 2-1.
ВНИМАНИЕ
Обязательно присоедините к инструменту
поддерживающие скобы для обеспечения устойчивости.
Несоблюдение этого требования может привести
к повреждению инструмента или травме.
Сборка YDP-S54
Входящий в комплект кабель блока педалей,
прикрепленный внутри
4длинных винта, 6 x 25 мм
2 колпачка
1 блок питания
2 поддерживающие скобы
2длинных винта, 6 x 20 мм
4 коротких винта, 6 x 16 мм
4 тонких винта, 4 x 12 мм
2самореза, 4 x 20 мм
Держатель кабеля
1 кабель питания
Панель разъемов
Подставки из пенопласта
1-2
1-3
2-1, 2-4
2-3
2-2
2-2
Затяните поддерживающие скобы винтами.
