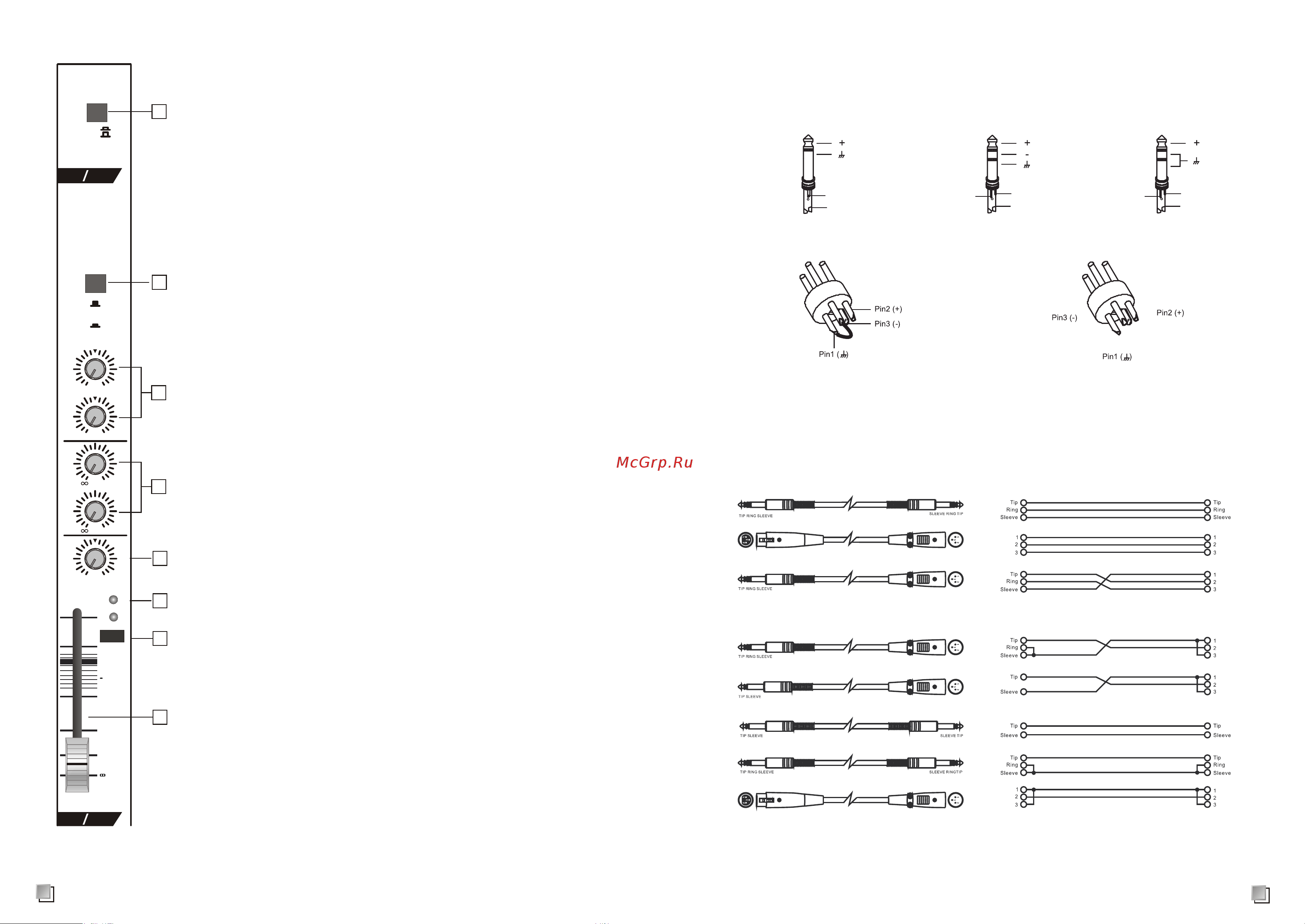

Стерео каналСтерео каналСтерео канал
1 Переключатель чувствительности -10/+4
При нажатии на эту кнопку чувствительность станет выше на 10 дБ.
2. Кнопка выбора LINE/USB/MP3
Отжать для выбора линейного стерео-входа. Нажать для выбора входа с
USB/MP3/bluetooth
3. Ручки эквалайзера
High (ВЧ): когда вы установите эту ручку на максимум, то частота 12 кГц
будет усилена на +15dB. В минимальном положении ручки частота 12 кГц
будет ослаблена на -15dB.
LOW (НЧ): когда вы установите эту ручку на максимум, то частота 60 Гц
будет усилена на +15dB. В минимальном положении ручки частота 60 Гц
будет ослаблена на -15dB.
4. AUX-DSP
Эти два регулятора предназначены для изменения уровня сигнала,
отправляемого в шину AUX-DSP, а оттуда на внешний или встроенный
процессор эффектов. Регулятор DSP изменяет уровень посыла с канала в DSP.
5. Регулятор PAN
Он изменяет положение звука канала в стереокартине. В среднем
положении звук будет находиться по центру . С его помощью можно
также направить сигнал только на правый или левый выход.
6. Индикатор PEAK
Когда уровень сигнала становиться на 3 дБ меньше уровня перегрузки,
индикатор PEAK загорается красным.
7. Кнопка и индикатор MUTE
На каждом канале есть кнопка MUTE. Она предназначена для заглушения
канала. Нажмите её, и засветится соответствующий индикатор.
8. ФЕЙДЕР
Он регулирует уровень сигнала с канала в основном миксе.
Примечание: неиспользуемые фейдера нужно устанавливать в нижнее
положение для снижения шума.
1 Переключатель чувствительности -10/+4
2. Кнопка выбора LINE/USB/MP3
3. Ручки эквалайзера
4. AUX-DSP
5. Регулятор PAN
6. Индикатор PEAK
7. Кнопка и индикатор MUTE
8. ФЕЙДЕР
1 Переключатель чувствительности -10/+4
2. Кнопка выбора LINE/USB/MP3
3. Ручки эквалайзера
4. AUX-DSP
5. Регулятор PAN
6. Индикатор PEAK
7. Кнопка и индикатор MUTE
8. ФЕЙДЕР
Симметр./несимметр. режимы подключения для разъемов TRS/XLRСимметр./несимметр. режимы подключения для разъемов TRS/XLRСимметр./несимметр. режимы подключения для разъемов TRS/XLR
У разъемов 1/4 “TRS и XLR есть симметричный и несимметр. режимы; схемы смотрите ниже:
Разъем 1/4"
Разъём XLR
TS несимметр. TRS симметр. TRS несимметр.
XLR несимметр.
XLR симметр.
Соединить с Pin1 вручную
Кончик
Гильза
Гильза
Кончик
Кольцо
Гильза
Кончик
Кольцо
ПодключенияПодключенияПодключения
Установленные на микшере разъемы 1/4 “TRS и XLR предназначены для соединения с
профессиональным звуковым оборудованием. Схемы смотрите ниже:
Симметричные
Несимметричные
