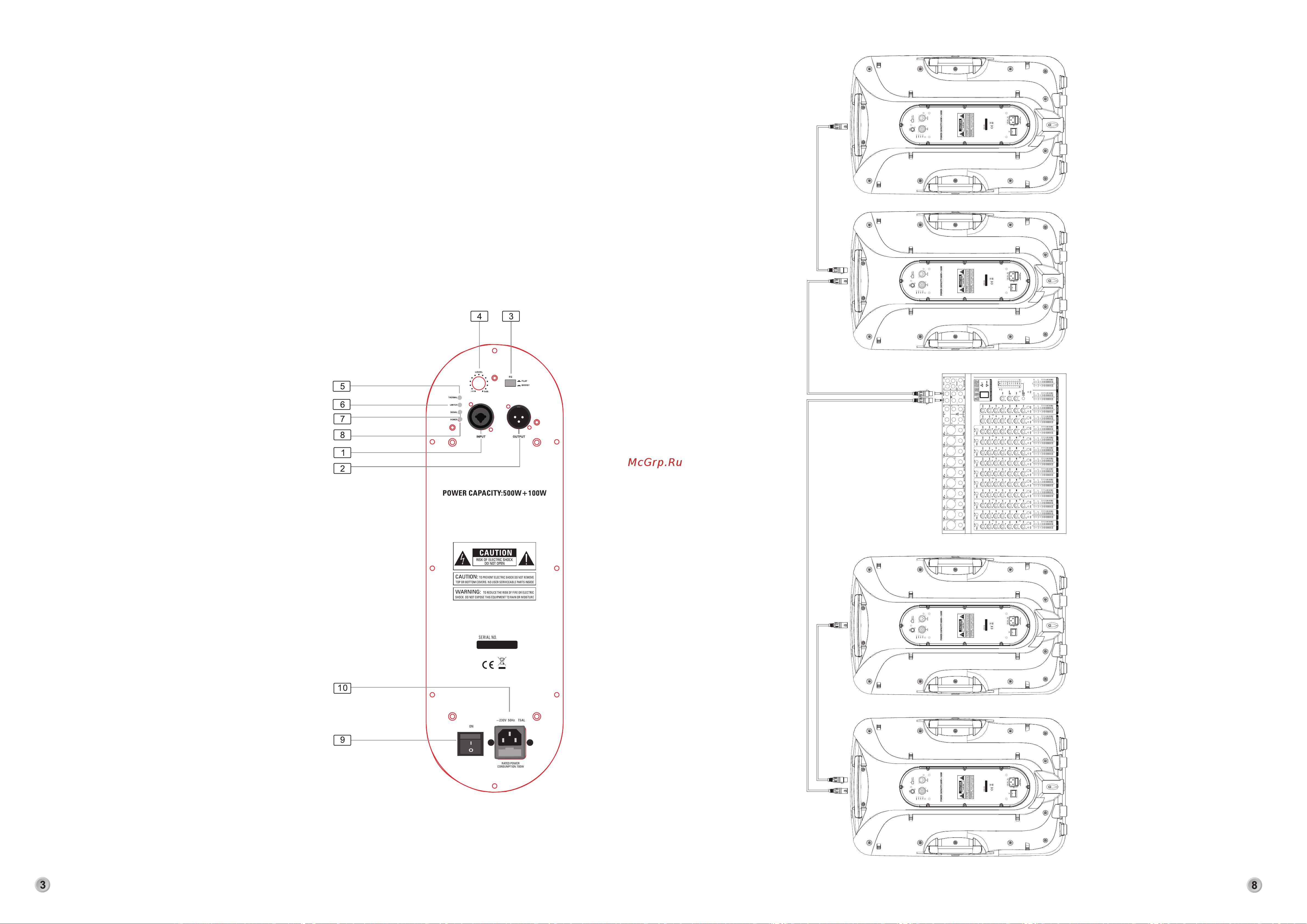

4. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
9. СХЕМА ПОДКЛЮЧЕНИЯ
4. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
9. СХЕМА ПОДКЛЮЧЕНИЯ
4. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
9. СХЕМА ПОДКЛЮЧЕНИЯ
1) Линейный инструментальный вход (INPUT)
Здесь используется комбинированное гнездо, к которому можно подключать разъемы XLR и джеки 1/4” TRS.
Вход предназначен для сигналов с CD, микшерных консолоей и электронных музыкальных инструментов.
2) Линейный выход (OUTPUT)
Симметричный разъём XLR, к которому можно подключать другие активные акустические системы или
другие устройства. Регулятор LEVEL не влияет на уровень сигнала с этого выхода.
3) Переключатель EQ
Этот переключатель позволяет оптимизировать частотную характеристику системы. Он имеет
две предустановленных настройки:
EQ-Boost
Когда кнопка находится в положении Boost, то включается настройка, при которой усиливаются высокие и
низкие частоты. Если включить эту настройку при воспроизведении музыки на небольшой громкости, то
звучание станет более глубоким с увеличенной прозрачностью высоких частот.
Flat-EQ
В этой настройке не применяется никакая дополнительная эквализация, поэтому она подходит для
большинства вариантов использования системы. То есть, частотная характеристика системы в данном
случае является ровной и линейной. При этой настройке можно достичь более высокой громкости системы.
1) Линейный инструментальный вход (INPUT)
2) Линейный выход (OUTPUT)
3) Переключатель EQ
EQ-Boost
Flat-EQ
1) Линейный инструментальный вход (INPUT)
2) Линейный выход (OUTPUT)
3) Переключатель EQ
EQ-Boost
Flat-EQ
4) Регулятор громкости (LEVEL)
Этот регулятор изменяет громкость входного сигнала в пределах -~
до 0 дБ.
5) Индикатор перегрева Thermal
Этот индикатор начинает светиться при перегреве усилителя.
6) Индикатор срабатывания лимитера Limiter
Он загорается красным при превышении уровня звукового сигнала.
Индикатор будет светиться, пока система остаётся перегруженной.
Длительная перегрузка системы выражается в искажении звучания и
может привести к повреждению динамиков системы.
7) Индикатор наличия сигнала Signal
Он светится зелёным при наличии полезного звукового сигнала на
входе системы.
8) Индикатор питания Power
Индикатор синего цвета светится, когда подано и включено питание
системы.
9) Включатель питания
Он предназначен для включения или выключения усилителя.
10) Гнездо питания IEC и держатель предохранителя.
Гнездо предназначено для подключения кабеля питания от розетки.
4) Регулятор громкости (LEVEL)
5) Индикатор перегрева Thermal
6) Индикатор срабатывания лимитера Limiter
7) Индикатор наличия сигнала Signal
8) Индикатор питания Power
9) Включатель питания
10) Гнездо питания IEC и держатель предохранителя.
4) Регулятор громкости (LEVEL)
5) Индикатор перегрева Thermal
6) Индикатор срабатывания лимитера Limiter
7) Индикатор наличия сигнала Signal
8) Индикатор питания Power
9) Включатель питания
10) Гнездо питания IEC и держатель предохранителя.
