22
17
14
19
18
20
21
19 2118 2017 22

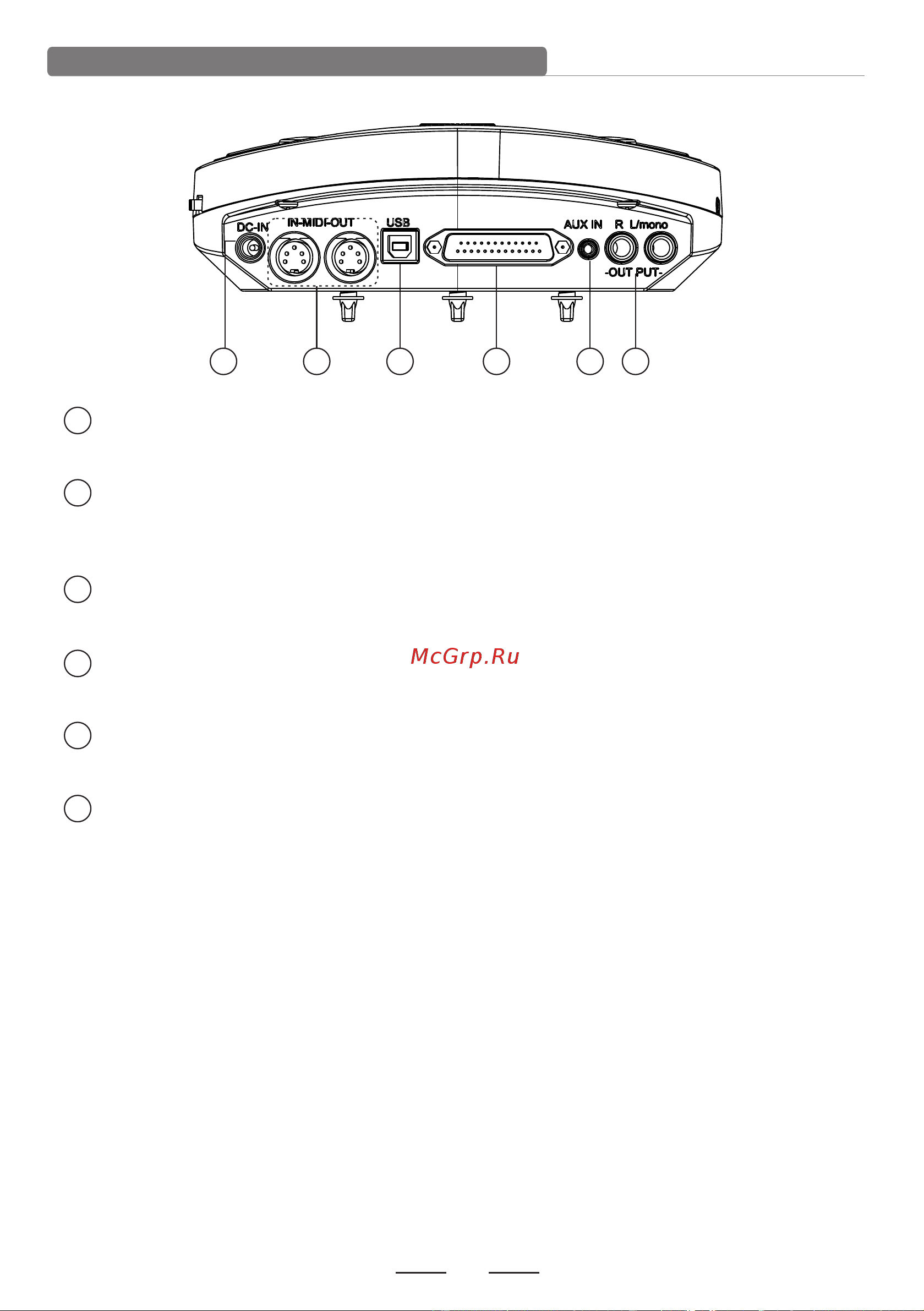

Задняя панель
Гнездо DC-In
Подключение блока питания, 9 Вольт пост. тока
Порты MIDIin/out
Подключение внешних MIDI устройств. (MIDI сигнал с барабанов поступает на выход MIDI OUT
и затем к внешнему звуковому модулю. MIDI сигнал с других устройств поступает на вход MIDI IN.)
Порт USB
Предназначен для подключения к компьютеру для передачи MIDI сообщений.
Разъем для подключения триггеров
Вход для сигналов от пэдов.
Вход AUX IN
Вход для подключения внешних звуковых устройств, например MP3 или CD плееров.
Выход OUTPUT (R & L/MONO)
Стереовыход для подключения к усилителю или звуковой системе. L/R выходы для подключения стереозвука,
L/ MONO для подключения монозвука.
наш сайт WWW.POP-MUSIC.RU 8-800-250-55-00
