ITALIANO

COLLEGAMENTI

ATTENZIONE: per il collegamento del diffusore si raccomanda di rivolgersi a personale

qualicato ed addestrato, ossia personale avente conoscenze tecniche o esperienza o

istruzioni speciche sufcienti per permettergli di realizzare correttamente le connessioni e

prevenire i pericoli dell’elettricità.

Per evitare il rischio di shock elettrici, non collegare il diffusore con l’amplicatore acceso.

Prima di far funzionare il diffusore, è buona norma ricontrollare tutte le

connessioni, vericando attentamente che non vi siano dei cortocircuiti

accidentali. Tutto l’impianto di sonorizzazione dovrà essere realizzato in

conformità con le norme e le leggi vigenti in materia di impianti elettrici.

L’uso dei diffusori acustici della serie “Compact” è previsto per i soli ambienti

chiusi; se installati all’aperto, i diffusori dovranno essere protetti dall’acqua.

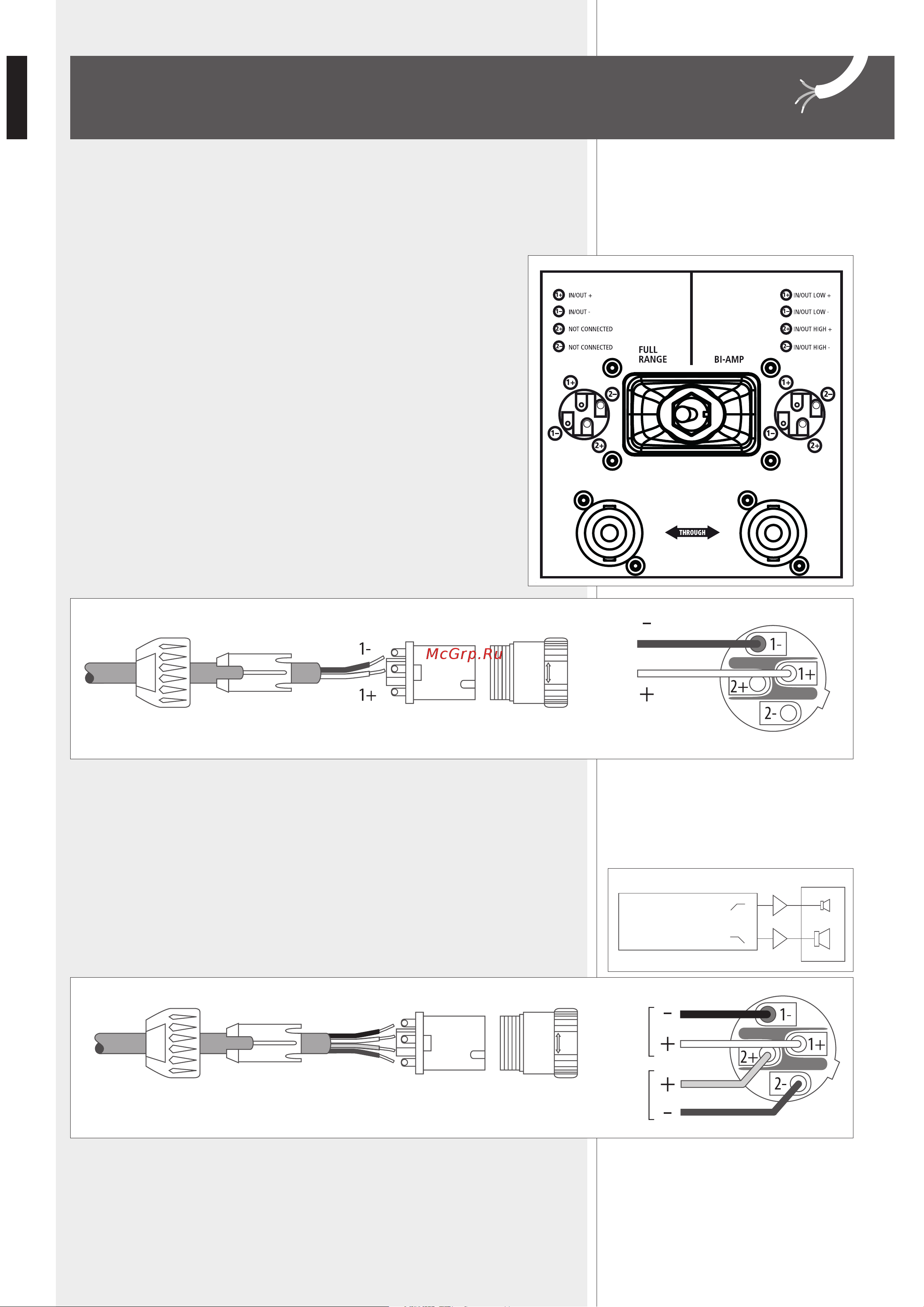

Sul pannello posteriore sono presenti:

- un commutatore tra i modi “FULL RANGE” (amplicazione unica ed uso del

crossover interno) e “BI-AMP” (bi-amplicazione e crossover esterno);

- 2 prese (poste in parallelo) per connettori “Neutrik Speakon NL4” (a 4 poli)

che fungono sia da ingresso sia da uscita.

MODO “FULL-RANGE”

L’impedenza di ciascun diffusore è 8 Ω.

Collegare il conduttore positivo (uscita “+” dell’amplicatore) al contatto 1+ del

connettore SPEAKON; collegare il conduttore negativo (uscita “–” dell’amplicatore) al

contatto 1– del connettore SPEAKON. I contatti 2+ e 2– non sono utilizzati.

MODO “BI-AMP” (bi-amplicazione)

Occorrono due amplicatori (uno per le basse frequenze ed uno per le alte) ed un

crossover esterno. Vericare nella tabella dei dati tecnici l’impedenza di ciascuna sezione,

le potenze applicabili e la frequenza suggerita di crossover.

Collegamenti:

- uscita + dell’amplicatore basse frequenze al contatto 1+ del connettore SPEAKON;

- uscita – dell’amplicatore basse frequenze al contatto 1– del connettore SPEAKON;

- uscita + dell’amplicatore alte frequenze al contatto 2+ del connettore SPEAKON;

- uscita – dell’amplicatore alte frequenze al contatto 2– del connettore SPEAKON.

LOW

HIGH

CROSSOVER

AMP.
