Руководство пользователя для RUSH PAR 1 RGBW

Управляющий канал передачи данных

Для управления устройством через канал DMX требуется канал передачи данных

DMX 512 или для использования функционала ведущее/ведомое устройство.

Устройство оснащено 5-контактны разъемом XLR для ввода и вывода данных

DMX.

Количество устройств в шлейфовом подключении ограничено количеством

каналов DMX, необходимых устройствам в отношении к максимальному

количеству 512 доступных на линии связи DMX каналов. Обратите внимание, что

если требуется независимое управление устройством, оно должно иметь

собственные каналы DMX. Устройства, которые должны действовать идентично,

могут иметь один и тот же адрес DMX и получать данные по одним и тем же

каналам. Чтобы добавить больше устройств или групп устройств по достижении

предельного количества, следует добавить новый канал связи DMX и новый

канал шлейфового подключения.

Советы для надежной передачи данных

Использовать экранированный кабель с витой парой, разработанный для

передачи данных по стандарту RS-485: стандартный микрофонный кабель не

сможет передавать данные стабильно на большое расстояние. При длине до 300

м (1000 футов) подойдет кабель американского проволочного калибра 24. При

большей длине кабеля рекомендуется использовать более высокий проволочный

калибр и/или усилитель. Распределение контактов в разъемах следующее:

контакт 1 = экран, контакт 2 = низкий уровень сигнала (-), и контакт 3 =

высокий уровень сигнала (+). Контакты 4 и 5 в разъеме XLR не используются в

устройстве, но доступны для будущих дополнительных сигналов данных, которые

могут потребоваться по стандарту DMX512-A. Стандартное распределение

контактов: контакт 4 = передача данных 2 низкий уровень сигнала (-), контакт 5

= передача данных 2 высокий уровень сигнала (+).

Чтобы разделить канал на ветви, необходимо использовать сплиттер, например,

4-канальный сплиттер/усилитель Martin RS-485 с оптической изоляцией. Канал

завершается с применением терминатора в выходном гнездовом разъеме

последнего устройства. Терминатор представляет собой штыревую заглушку XLR

с резистором на 120 Ом, 0,25 Ватт, запаянным между контактами 2 и 3, который

«впитывает» управляющий сигнал, чтобы он не отражался и не вызывал помех.

Если используется разветвитель, необходимо будет поставить терминатор на

каждую ветвь канала.

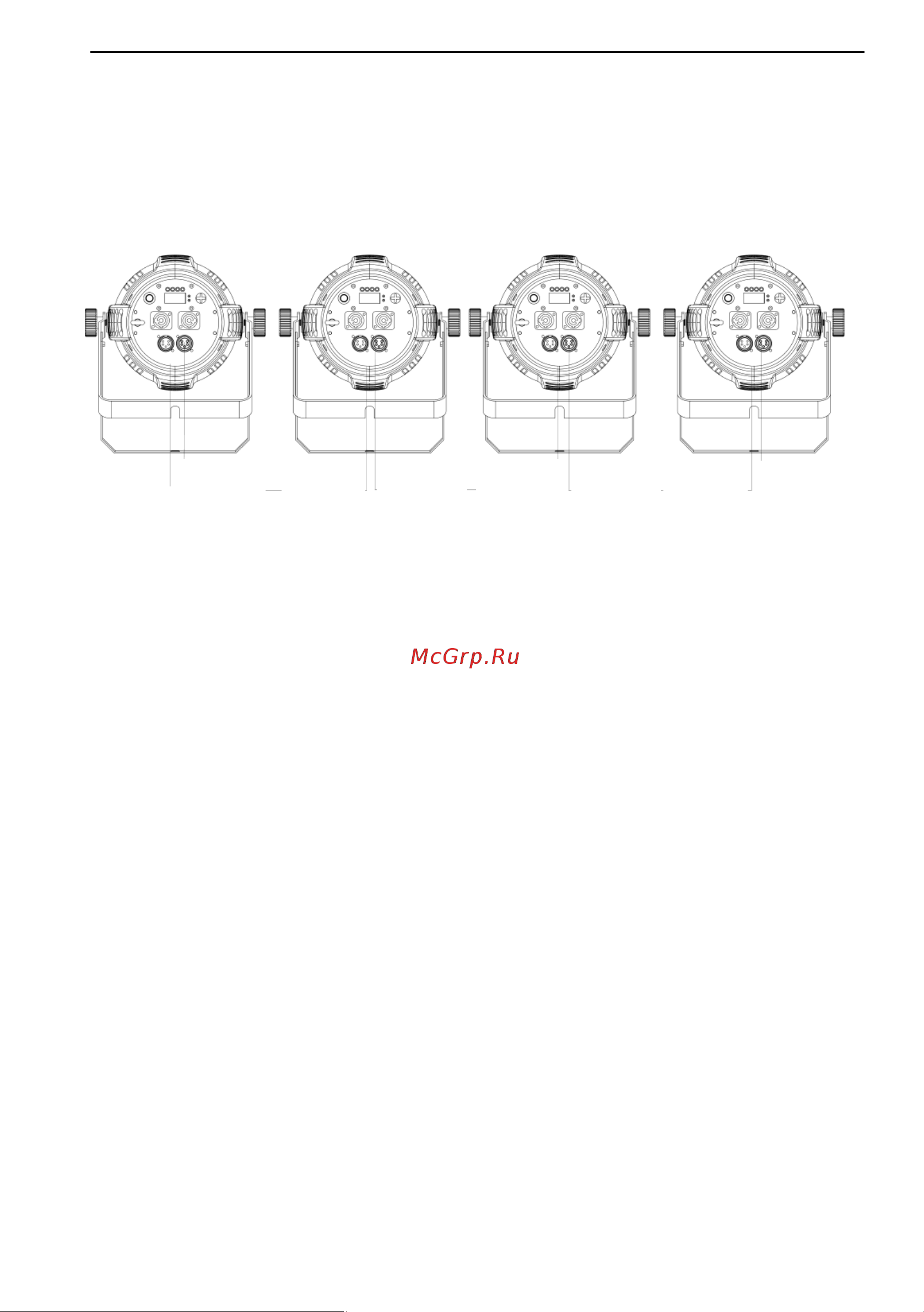

Вход

Выход

Вход

Выход

Вход

Выход

Вход

Выход
