Управление с помощью панели управления
9
Выход
Выход
Выход
Выход
Режимы DMX
Меню CONTROL MODE (РЕЖИМ УПРАВЛЕНИЯ) позволяет настроить MAC Quantum Wash на один или два
режима работы DMX — базовый 16-битный и 16-битный расширенный:
• Базовый 16-битный режим позволяет осуществлять общее управление эффектами и точное управление
диммером, функциями pan и pan.
• Расширенный 16-битный режим предоставляет пользователю возможность работать со всеми функциями
базового 16-битного режима, а также дополнительно позволяет управлять эффектом перекручивания луча и
по отдельности внешним, средним кольцами и центральной точкой, а также аурой зон луча.
MAC Quantum Wash использует 14 каналов DMX в работе в базовом 16-битном режиме и 33 каналов DMX в
работе в расширенном 16-битном режиме.
Для настройки режима DMX устройства:
1* Нажать Enter для открытия основного меню.
2* Прокрутить до CONTROL MODE, затем нажать Enter. Прокрутить, чтобы выбрать либо BASIC
(БАЗОВЫЙ), либо EXTENDED (РАСШИРЕННЫЙ), затем нажать Enter, чтобы сохранить изменения.
3* Чтобы выйти, нажать кнопку меню (Menu).
Идентификатор осветительного прибора
MAC Quantum Wash позволяет установить для устройств в составе установки четырехзначный
идентификационный номер. При подаче питания на устройство в первый раз отображается адрес DMX по
умолчанию. После того, как Вы установите идентификационный номер, отличный от 0, в параметре FIXTURE
ID (ИДЕНТИФИКАТОР УСТРОЙСТВА), MAC Quantum Wash будет показывать этот номер по умолчанию и
указывать FIXTURE ID на экране.
Персонализация
MAC Quantum Wash можно персонализировать с помощью нескольких опций, которые помогут Вам
оптимизировать работу прибора в различных областях применения. Для этого используется меню
PERSONALITY:
• Меню PAN/TILT (ПОВОРОТ/НАКЛОН) позволяет менять местами и/или инвертировать поворот и наклон.
• Меню SPEED (СКОРОСТЬ) позволяет настроить скорость PAN/TILT на NORMAL (СТАНДАРТНУЮ), FAST
(БЫСТРУЮ) (оптимизировано для скорости) или SLOW (МЕДЛЕННУЮ) (оптимизирована для плавного
движения — подходит для медленного перемещения изображения при эффектах на большое расстояние).
Аналогично, можно выбрать общую скорость для всех эффектов, установив скорость в EFFECT (ЭФФЕКТЫ) на
NORMAL, FAST или SLOW. Также можно установить скорость эффектов на FOLLOW P/T (СЛЕДОВАТЬ
НАСТРОЙКЕ ПОВОРОТА/НАКЛОНА), и тогда эффекты будут перемещаться со скоростью, установленной для
поворота и наклона.

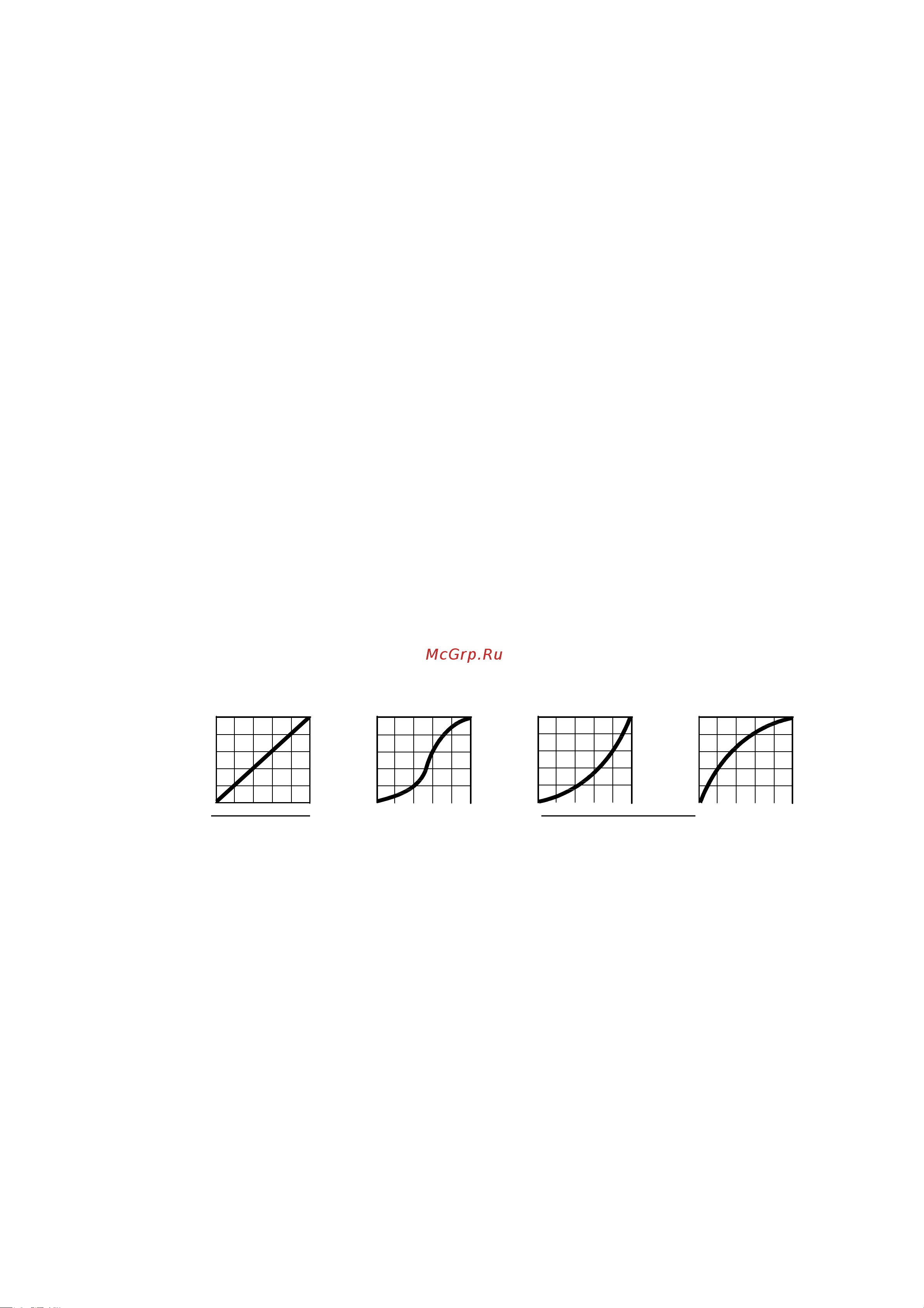

• DIMMER CURVE (КРИВАЯ ДИММИРОВАНИЯ) дает четыре варианта диммирования (см. Рисунок 2):
DMX %
DMX %
DMX %
DMX %
Линейное
Кривая S
Квадратичная
зависимость
Обратная
квадратичная
зависимость
Рисунок 2: Варианты кривой диммирования
- LINEAR (ЛИНЕЙНАЯ) — (оптически линейная) интенсивность света увеличивается линейно по мере
нарастания значения сигнала DMX.
- S-CURVE (КРИВАЯ S) — интенсивность освещения регулируется более тонко на низких уровнях и с
меньшей точностью на средних уровнях. Кривая моделирует характеристики диммирования
среднеквадратичного напряжения лампы накаливания, например галогенной вольфрамовой лампы Martin™
MAC TW1™.
- SQUARE LAW (КВАДРАТИЧНАЯ ЗАВИСИМОСТЬ) — интенсивность освещения регулируется более тонко
на низких уровнях и с меньшей точностью на высоких уровнях.
- INV SQUARE LAW (ОБРАТНАЯ КВАДРАТИЧНАЯ ЗАВИСИМОСТЬ) — интенсивность освещения
регулируется с меньшей точностью на низких уровнях и с большей точностью на высоких уровнях.
• COLOR MODE (РЕЖИМ ЦВЕТА) — дает возможность выбирать из двух вариантов, которые влияют на
насыщенность цвета и ровность освещения между устройствами:
- Extended Color (Протяженный цвет) — для оптимизации применения светодиодов для обеспечения
насыщенности цвета и достижения максимальной глубины цвета с помощью светодиодов. Точка белого цвета
калибруется и выравнивается для различных устройств, но по мере приближения устройства к полной
насыщенности цвета разница в воспроизведении цвета различными устройствами может быть только очень
малой.
