24
ITALIANO

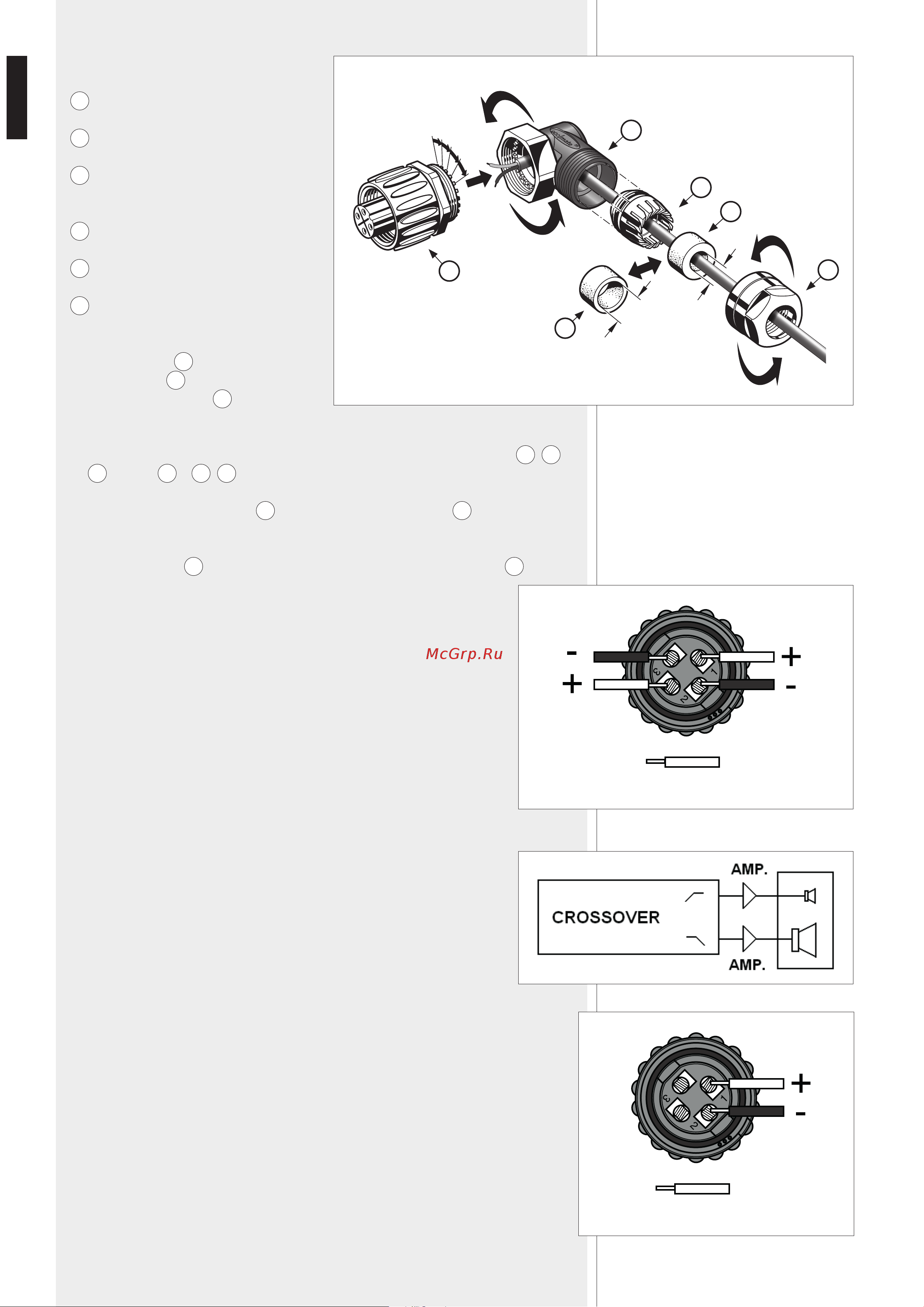

CONNETTORE DI TIPO AMPHENOL ®
A
: guscio posteriore angolato
B
: anello di bloccaggio
C
1
: guarnizione montata (per l’anello di
bloccaggio)
C
2
: guarnizione alternativa
D
: dado
E
: connettore con anello di bloccaggio
1. La guarnizione
C
1
è già inserita nell’anello
di bloccaggio
B
: se necessario, sostituirla
con quella alternativa
C
2
avente un foro
più grande.
2. Inserire il cavo (proveniente dall’amplicatore) attraverso le parti (in ordine)
D
,
C
1
–
B
(oppure
C
2
–
B
,
A
.
3. Inserire l’anello di bloccaggio
B
nel guscio posteriore angolato
A
come mostrato
sopra.
4. Stringere il dado
D
per ssare l’anello di bloccaggio al guscio posteriore
A
.
HL 2240, HL 2260, HL 2290
Sul retro vi sono 2 ingressi posti in parallelo (il secondo può essere usato come
uscita per un altro diffusore acustico) per connettori “Amphenol”.
Piedinatura del connettore:
1. WF +, ingresso positivo del woofer (freq. basse);
2. WF –, ingresso negativo del woofer (freq. basse);
3. TW +, ingresso positivo del tweeter (freq. alte);
4. TW –, ingresso negativo del tweeter (freq. alte).
CONFIGURAZIONE A DUE VIE
(senza subwoofer HS 2200)
Sono necessari almeno due amplicatori (uno per le frequenze basse, uno per
le alte) ed un crossover esterno.
Impedenza nominale (frequenze basse): 8 Ω
Potenza amplicatore raccomandato (freq. basse): 2700 W
Impedenza nominale (frequenze alte): 8 Ω
Potenza amplicatore raccomandato (freq. alte): 300 W
Frequenza suggerita del crossover: 600 Hz
HS 2200
Sul retro vi sono 2 ingressi posti in parallelo (il secondo può essere usato come uscita per
un altro subwoofer) per connettori “Amphenol”.
Piedinatura del connettore:
1. ingresso positivo;
2. ingresso negativo.
Non collegare i contatti 3 e 4.
MAX. Ø : 2.5 mm
2
4
WFTW
HL 2240
HL 2260
HL 2290
(4)
(3)
(1)
(2)
MAX. Ø : 2.5 mm
2
4
HS 2200
(1)
(2)
A
B
C
1
D
E
6-9 mm
9-12,5 mm
C
2
