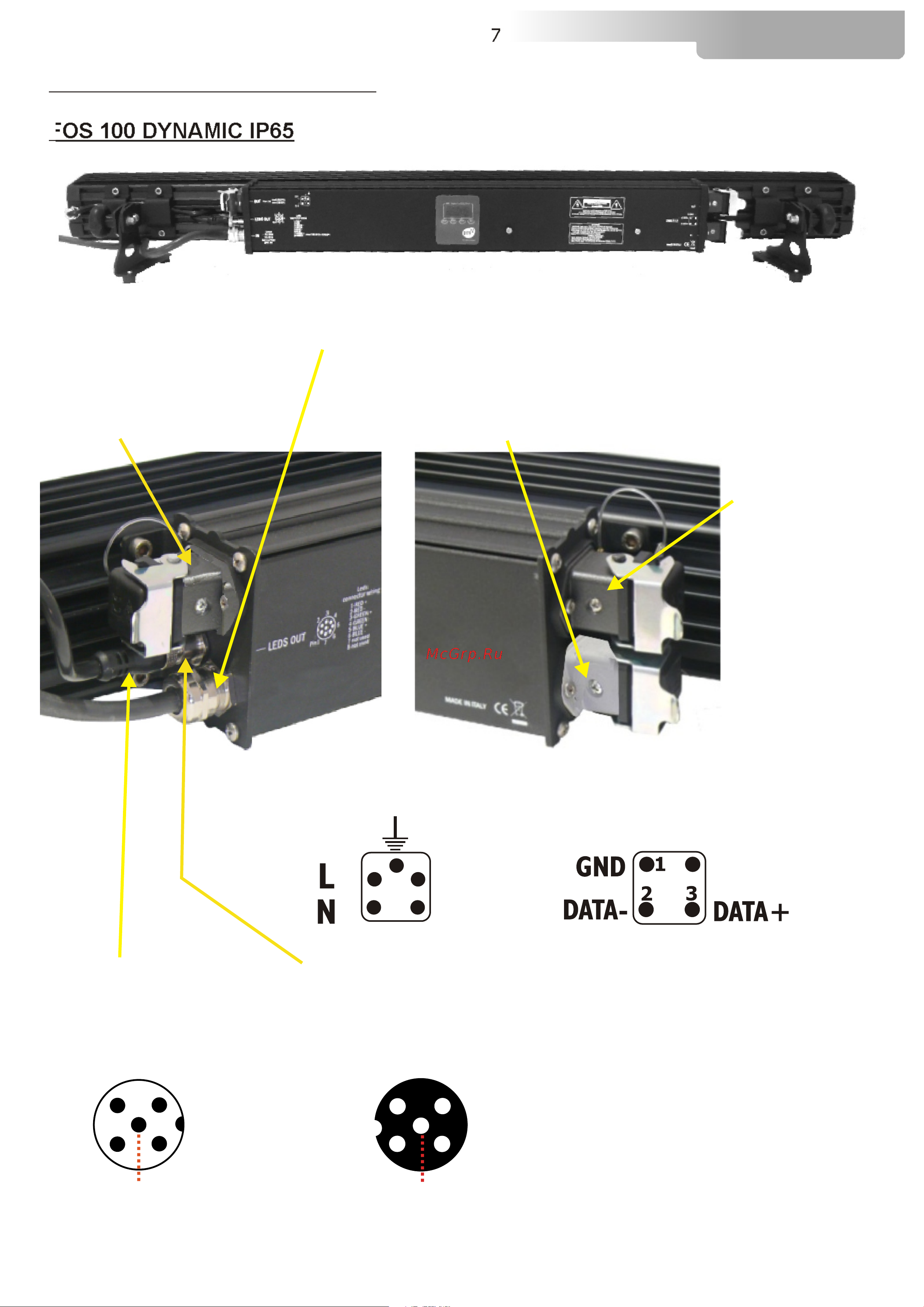

INPUT/OUTPUT CONNECTIONS
FOS 100 DYNAMIC IP65
7
FOS 100 DYNAMIC
Mains 90-260 V Ac
50-60 Hz output ILME 5 pins
Female panel connector
MAX load:
230 V Ac = 20 FOS 100 DYNAMIC
100 V Ac = 10 FOS 100 DYNAMIC
DMX IN/OUT
ILME 4 pins Female
Panel Connectors
Mains 90-260 V Ac
50-60 Hz input cable
FEMALE PANEL
CONNECTOR
MAINS OUTPUT
1
3
2
4
FEMALE PANEL
CONNECTOR
DMX IN-OUT
DMX IN/OUT
ILME 4 pins Female
Panel Connectors
M12 - 5 PINS LED output
Female panel connector
LEDS
CONNECTOR PINOUT
LEDS
CONNECTOR
2
3
4
5
M12 - 5 PINS LED input
Male cable connector
1
1
2
3
4
5
1 - DMX DATA -
2 - GROUND
3 - DMX DATA+
4 - 24V DC
5 - HEARTH
