19
PILOTAGE PAR LA MUSIQUE

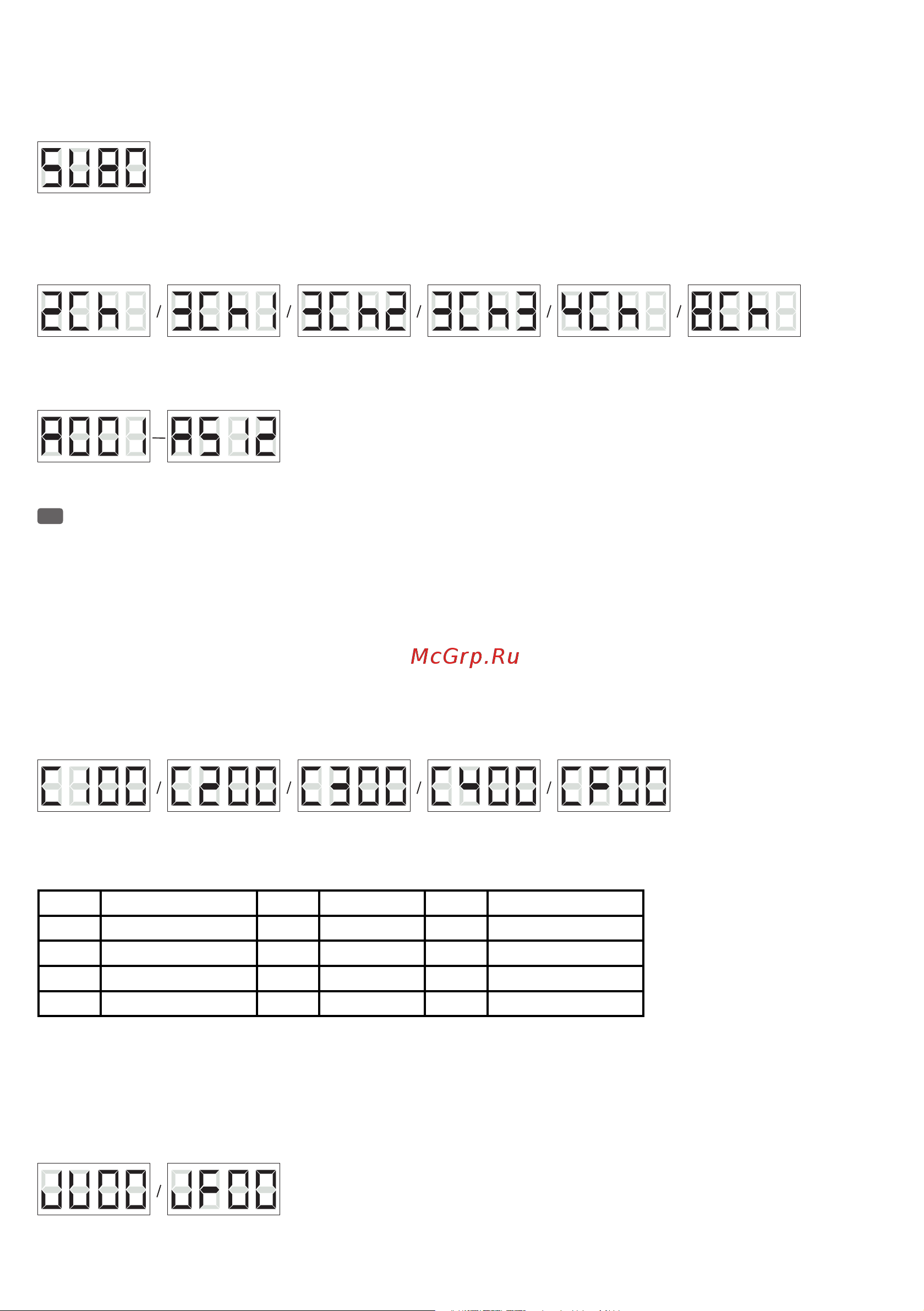

Appuyez plusieurs fois sur la touche MODE, jusqu’à ce que la mention «SUxx» apparaisse dans l’afficheur. Dès lors, le projecteur est piloté par le si-
gnal du microphone intégré : il suit donc le tempo de la musique (impulsions dans les graves). Appuyez sur la touche ENTER, puis réglez la sensibilité
du microphone avec les touches UP et DOWN (SU 00 - SU99). Validez votre choix en appuyant sur la touche ENTER.
SENSIBILITÉ
00-99
SÉLECTION DU MODE DMX
Appuyez sur la touche MODE jusqu’à ce que l’un des six modes DMX apparaisse dans l’afficheur (2Ch, 3Ch1, 3Ch2, 3Ch3, 4Ch, 8Ch). Appuyez sur
ENTER (l’afficheur clignote) puis choisissez le mode DMX désiré à l’aide des touches UP et DOWN. Validez votre choix en appuyant sur la touche
ENTER. Vous trouverez des tableaux spécifiant l’assignation de canaux des différents modes DMX dans la section PILOTAGE DMX.
RÉGLAGE DE L’ADRESSE DE DÉPART DMX
Appuyez sur la touche MODE jusqu’à ce que la lettre «A» et 3 chiffres apparaissent dans l’afficheur. Appuyez sur ENTER (l’afficheur clignote), puis
choisissez l’adresse de départ DMX désirée (A001 - A512) à l’aide des touches UP et DOWN. Validez votre choix en appuyant sur la touche ENTER.
ES
NOTA
Unos segundos después de aplicar la alimentación eléctrica, el foco ya está listo para funcionar y se iniciará en el modo de funcionamiento seleccio-
nado previamente.
MODO COLOR FIJO
Este modo operativo permite ajustar por separado la intensidad de los 4grupos de LED (R, G, B, W), por lo que se obtiene un número ilimitado de
colores diferentes (mezcla de colores). Pulse el botón MODE hasta que en pantalla se muestre «C000». A continuación, pulse el botón ENTER, utilice
los botones UP (arriba) y DOWN (abajo) para seleccionar uno de los colores fijos o el efecto estrobo («C1» para rojo, «C2» para verde, «C3» para azul,
«C4» para blanco y «CF» para estrobo) y pulse de nuevo el botón ENTER. Los dos últimos dígitos indican la intensidad del color o la velocidad del
estrobo (ajustable de 00 a 99). Ajuste el valor deseado mediante los botones UP y DOWN y confirme con ENTER. Ejemplos: Si ajusta C1, C2, C3 y C4
a cero «00», en el foco no se iluminará ningún LED (oscurecimiento). Si ajusta C1 a «99», y C2, C3 y C4 a cero «00», el foco será 100% rojo. El valor
CF00 desactiva el efecto estrobo, CF01 corresponde a una frecuencia de 1Hz aproximadamente y CF99 a una frecuencia de destellos de 20Hz
aproximadamente.
ROJO 00-99 VERDE 00-99 AZUL 00-99 BLANCO 00-99 ESTROBO 00-99
MACRO DE COLORES
En este modo se puede definir como preajuste uno de los 15colores. Pulse el botón MODE hasta que en pantalla se muestre «CMxx». Luego pulse el
botón ENTER y seleccione uno de los preajustes con los botones UP y DOWN. Confirme la selección con el botón ENTER.
CM01 Rojo CM06 Turquesa CM11 Magenta
CM02 Ámbar CM07 Cian CM12 Rosa
CM03 Amarillo cálido CM08 Azul CM13 Blanco cálido
CM04 Amarillo CM09 Lavanda CM14 Blanco
CM05 Verde CM10 Malva CM15 Blanco frío
CAMBIO DE COLOR
Pulse el botón MODE hasta que en pantalla se muestre «JU00». Pulse el botón ENTER dos veces y con los botones UP y DOWN seleccione la veloci-
dad de cambio de color (con la pantalla parpadeando, ajuste un valor de JU00 a JU99). Confirme con el botón ENTER. Para ajustar la velocidad del
estrobo, con los botones UP y DOWN seleccione la opción «JFxx», pulse ENTER (la pantalla parpadeará) y luego, con los botones UP y DOWN, ajuste
la frecuencia de destellos (JF00=estrobo desactivado, JF01= 1Hz aprox., JF99= 20Hz aprox.). Confirme con el botón ENTER.
ESTROBO
00-99
CAMBIO DE COLOR
00-99
