Приложение

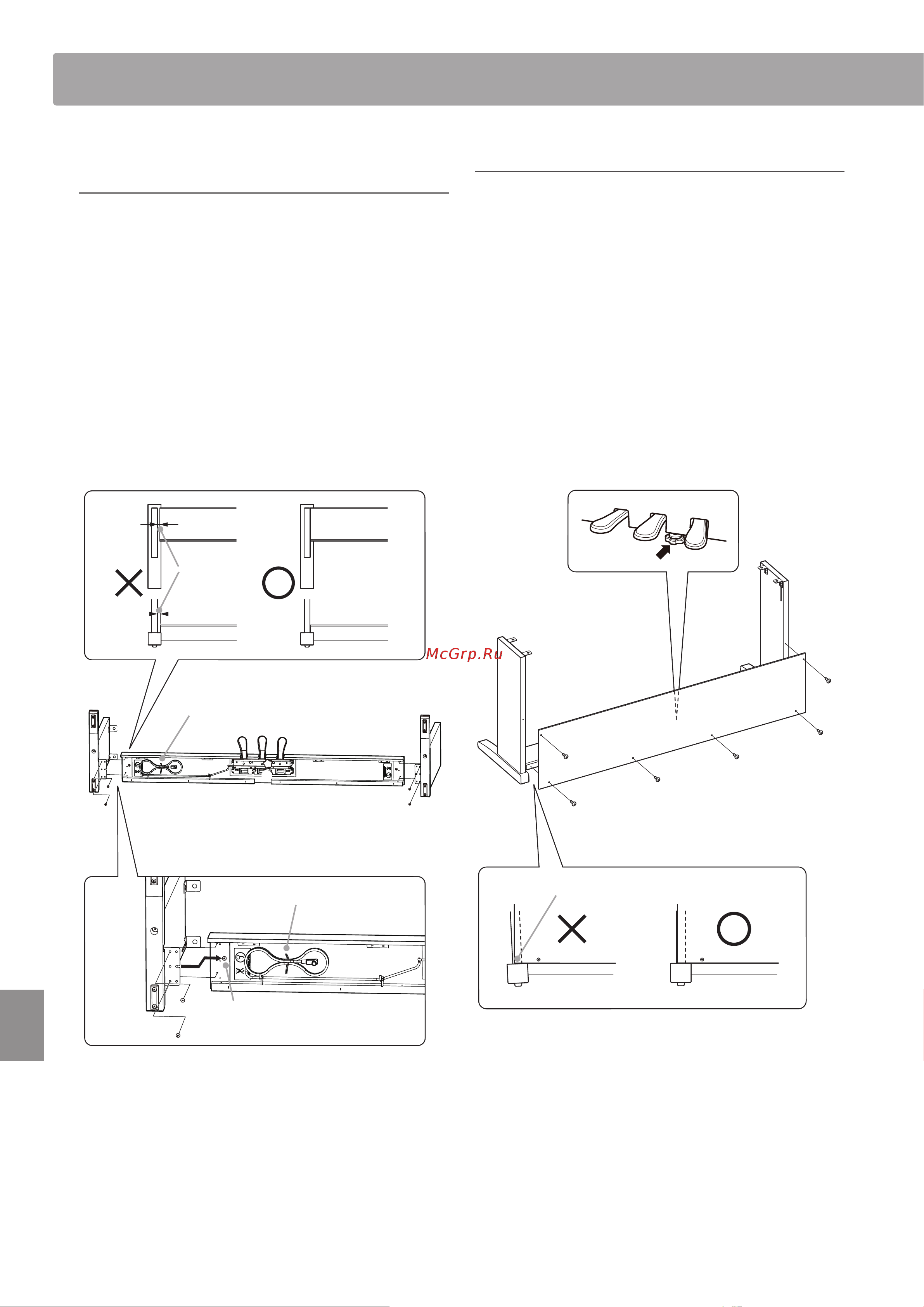

Руководство по сборке

2. Установка задней панели c

Поставьте конструкцию, собранную из боковых и педаль-

ной панелей, вертикально на пол.

* Убедитесь в том, что опорный винт установлен в педальную панель.

Подсоедините заднюю панель c к левой и правой боковым

панелям с помощью двух длинных черных шурупов h*. Не

затягивайте шурупы до конца, оставляя 1-2 мм свободного

хода.

После этого прикрепите заднюю панель к педальной пане-

ли четырьмя короткими черными шурупами i*.

1. Монтаж боковых b и педальной

панелей

Освободите и распрямите педальный провод, подключен-

ный к нижней части педальной панели d.

Соедините педальную панель d с левой и правой боковы-

ми панелями b с помощью вспомогательных шурупов,

расположенных по краям педальной панели. Убедитесь,

что левая и правая боковые панели стоят на своих местах.

Убедитесь, что боковые и педальная панели плотно состы-

кованы и между ними нет зазоров.

Вставьте четыре коротких серебряных шурупа в отвер-

стия (см. иллюстрацию) и затяните их, скрепляя боковые и

педальную панели.

не выровнено

зазор

Педальный провод

Вспомогательный

монтажный винт

Не затянуто

d d

** Для инструментов с матовым белым инструментов, вместо черных

шурупов прилагаются серебряные.
