Involight PROFX60 [8/14] Соединения в режиме dmx

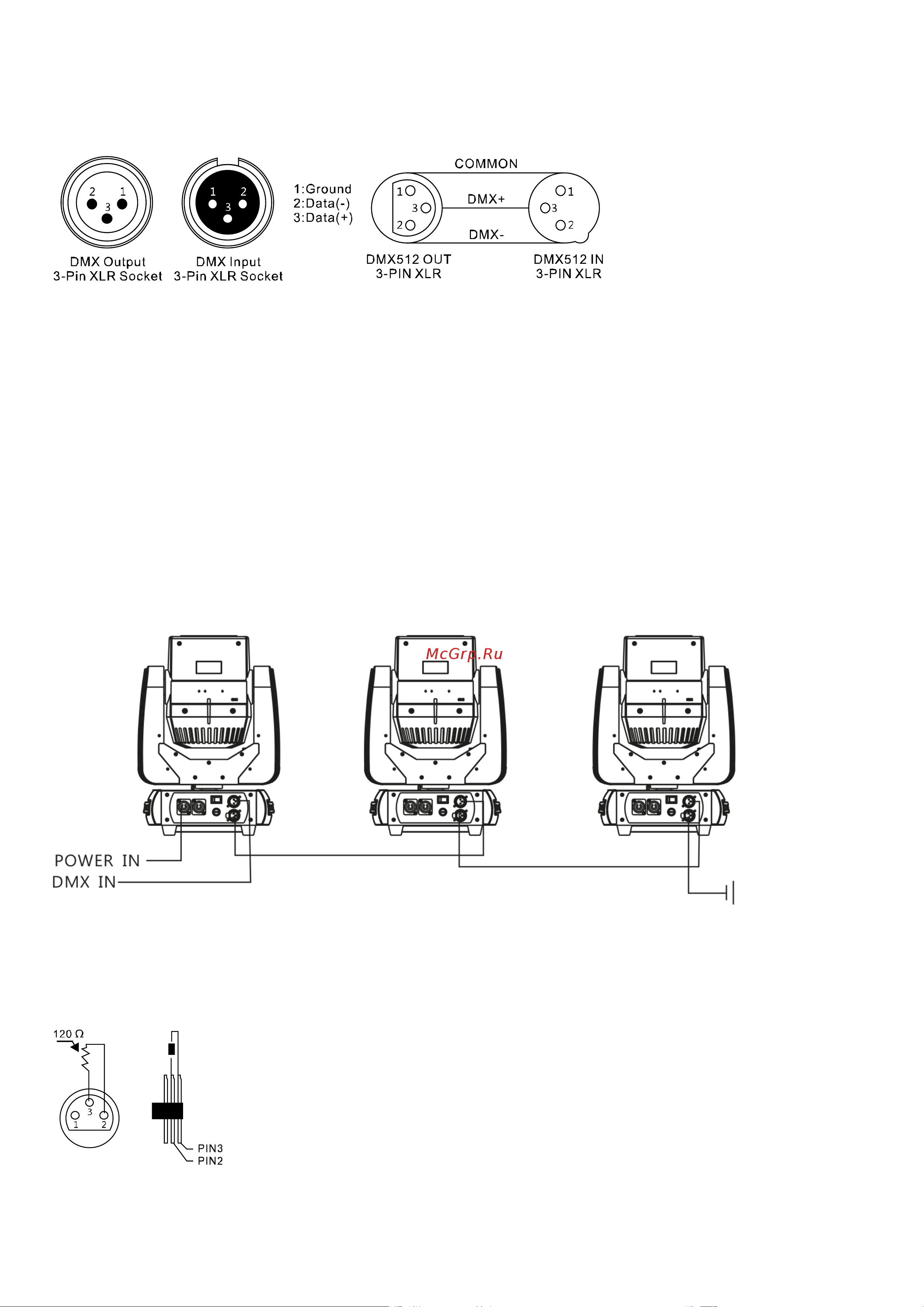

DMX-разъем:

Один трех-контактный XLR разъём служит в качестве DMX-выхода, один трех-контактный разъём XLR DMX

служит входом.

3.4 Соединения в режиме „DMX“:

DMX512 (англ. Digital Multiplex) — стандарт, описывающий метод цифровой передачи данных между

контроллерами и световым оборудованием, а также дополнительным оборудованием посредством общего

кабеля управления.

Стандарт DMX512 позволяет управлять по одной линии связи одновременно 512 каналами, (не путать каналы

с приборами, один прибор может использовать иногда несколько десятков каналов). Каждый прибор имеет

определённое количество управляемых дистанционно параметров и занимает соответствующее количество

каналов в пространстве DMX512.

DMX-подключение:

Подключите XLR-кабелем DMX-«выход»(OUT) прибора с DMX-входом(IN) DMX-контроллера или другого DMX-

устройства. Подключите XLR-кабелем «вход»(IN) первого DMX-прибора с «выходом»(OUT) второго и так

далее, чтобы сформировать последовательное цепное соединение.

Для установок с очень длинным DMX-кабелем или из-за высоких электрических помех, например, на

дискотеке, рекомендуется использовать «DMX-терминатор». «DMX терминатор» будет служить XLR-разъему

как сопротивление 120 Ом между контактами 2 и 3, и вставляется в последний выходной разъем DMX-линии.
