Involight PROPANEL910 [8/16] Подключения в режиме master slave

контроллерами и световым оборудованием, а также дополнительным оборудованием посредством общего

кабеля управления.

Стандарт DMX512 позволяет управлять по одной линии связи одновременно 512 каналами, (не путать каналы

с приборами, один прибор может использовать иногда несколько десятков каналов). Каждый прибор имеет

определённое количество управляемых дистанционно параметров и занимает соответствующее количество

каналов в пространстве DMX512.

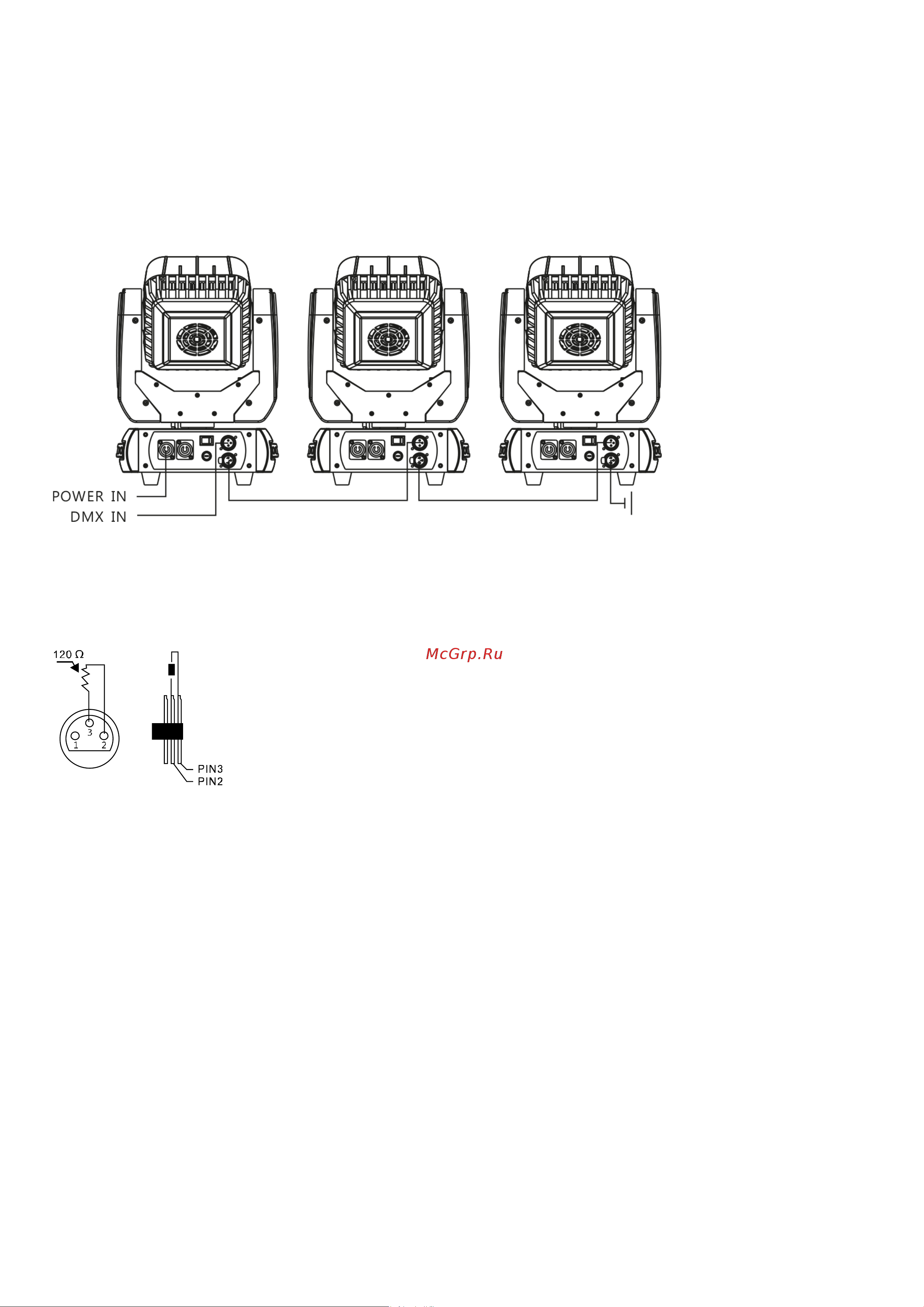

DMX-подключение:

Подключите XLR-кабелем DMX-«выход»(OUT) прибора с DMX-входом(IN) DMX-контроллера или другого DMX-

устройства. Подключите XLR-кабелем «вход»(IN) первого DMX-прибора с «выходом»(OUT) второго и так

далее, чтобы сформировать последовательное цепное соединение.

Для установок с очень длинным DMX-кабелем или из-за высоких электрических помех, например, на

дискотеке, рекомендуется использовать «DMX-терминатор». «DMX терминатор» будет служить XLR-разъему

как сопротивление 120 Ом между контактами 2 и 3, и вставляется в последний выходной разъем DMX-линии.

3.5 Подключения в режиме „Master/Slave“:

Эта функция позволяет синхронизировать несколько световых приборов управляя при этом одним световым

устройством, выбирая режим с одного прибора, при включенном Master/Slave, другие также будут работать в

этом режиме, например, синхронно от звуковой активации. Эта функция особенно полезна, чтобы начать шоу

без существенной траты времени на программирование. Подключите кабелем XLR к DMX-«выходу»(OUT)

световой прибор Master (главный) с DMX-входом(IN) первого вспомогательного аппарата, затем подключите

DMX-«выход» первого вспомогательного аппарата с DMX-входом второго вспомогательного аппарата и так

далее.

3.6 Автономный режим:

„ ProPanel910“ может также использоваться в Автономном режиме без установки DMX-контроллера. Для

этого отсоедините „ProPanel910“ от контроллера или другого DMX-устройства и активируйте встроенные

программы.
