3.4 Соединения в режиме „DMX“:

DMX512 (англ. Digital Multiplex) — стандарт, описывающий метод цифровой передачи данных между

контроллерами и световым оборудованием, а также дополнительным оборудованием посредством общего

кабеля управления.

Стандарт DMX512 позволяет управлять по одной линии связи одновременно 512 каналами, (не путать

каналы с приборами, один прибор может использовать иногда несколько десятков каналов). Каждый

прибор имеет определённое количество управляемых дистанционно параметров и занимает

соответствующее количество каналов в пространстве DMX512.

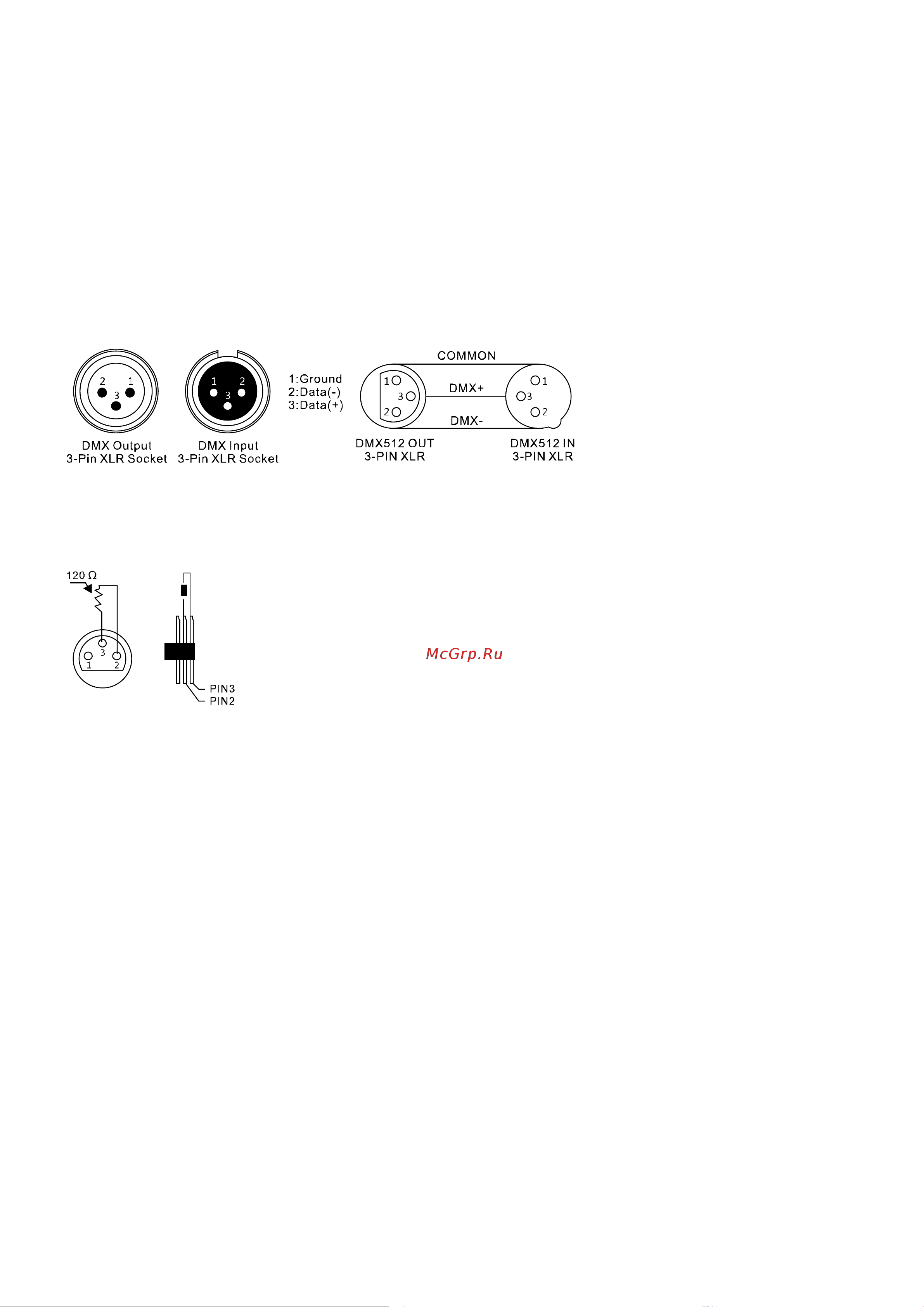

DMX-подключение:

Подключите XLR-кабелем DMX-«выход»(OUT) прибора с DMX-входом(IN) DMX-контроллера или другого

DMX-устройства. Подключите XLR-кабелем «вход»(IN) первого DMX-прибора с «выходом»(OUT) второго и

так далее, чтобы сформировать последовательное цепное соединение.

Один трех контактный XLR разъем служит в качестве DMX-выхода, один трех контактный разъем XLR DMX

служит входом.

Для установок с очень длинным DMX-кабелем или из-за высоких электрических помех, например, на

дискотеке, рекомендуется использовать «DMX-терминатор». «DMX терминатор» будет служить XLR-

разъему как сопротивление 120 Ом. между контактами 2 и 3, и вставляется в последний выходной разъем

DMX-линии.

3.5 Подключения в режиме „Master/Slave“:

Эта функция позволяет синхронизировать несколько световых приборов управляя при этом одним

световым устройством, выбирая режим с одного прибора, при включенном Master/Slave, другие также

будут работать в этом режиме, например, синхронно от звуковой активации. Эта функция особенно

полезна, чтобы начать шоу без существенной траты времени на программирование. Подключите кабелем

XLR к DMX-«выходу»(OUT) световой прибор Master (главный) с DMX-входом(IN) первого вспомогательного

аппарата, затем подключите DMX-«выход» первого вспомогательного аппарата с DMX-входом второго

вспомогательного аппарата и так далее.

3.6 Автономный режим:

"PaintBAR HEX12", может также использоваться в Автономном режиме без установки DMX-контроллера.

Для этого отсоедините "PaintBAR HEX12", от контроллера и активируйте встроенные программы.
