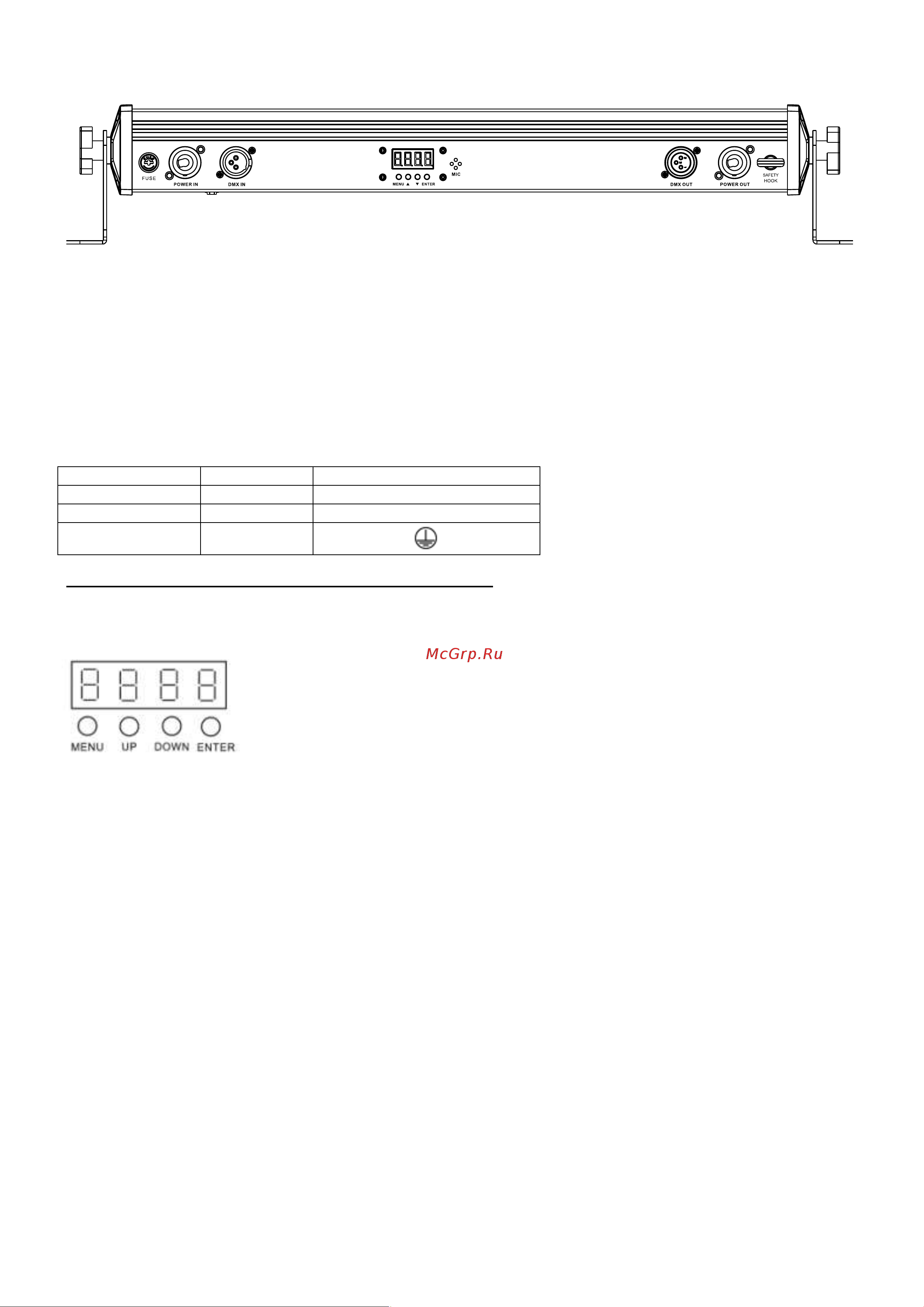

Рис.1 (задняя панель корпуса):
1. Держатель предохранителя F1A 250V.
2. Power In – разъем PowerCon для подключения к сети переменного тока.
3. DMX In – 3-х контактный XLR DMX-вход.
4. LED Дисплей - показывает текущий режим работы и значения отдельных функций.
5. MIC – Встроенный микрофон: используется для синхронизации шоу с ритмом музыки.
6. DMX Out – 3-х контактный XLR разъем для передачи DMX сигнала (Выход)
7. Power Out – разъем PowerCon для подключения к сети следующего устройства
8. Разъем для установки специального страховочного элемента.
Назначение соединительных проводов питания осуществляется следующим образом:
Заземленный провод должен быть обязательно подключен!
3.2 Режимы работы и настройки меню:
MENU – Для выбора режима.
ENTER - Процесс активации регулировки пункта меню или сохранение выбранной настройки.
UP – Значение «вверх» регулировки по меню.
DOWN – Значение «вниз» регулировки по меню.
Линия
Контакт
Обозначения
коричневый
фаза
L
синий
нейтральный
N
Желто-зеленый
земля
2.
3.
4.
5.
6.
7.
8.
1.
