Involight MH Video HD [8/17] Разъемы
![Involight MH Video HD [8/17] Разъемы](/views2/2008263/page8/bg8.png)
7

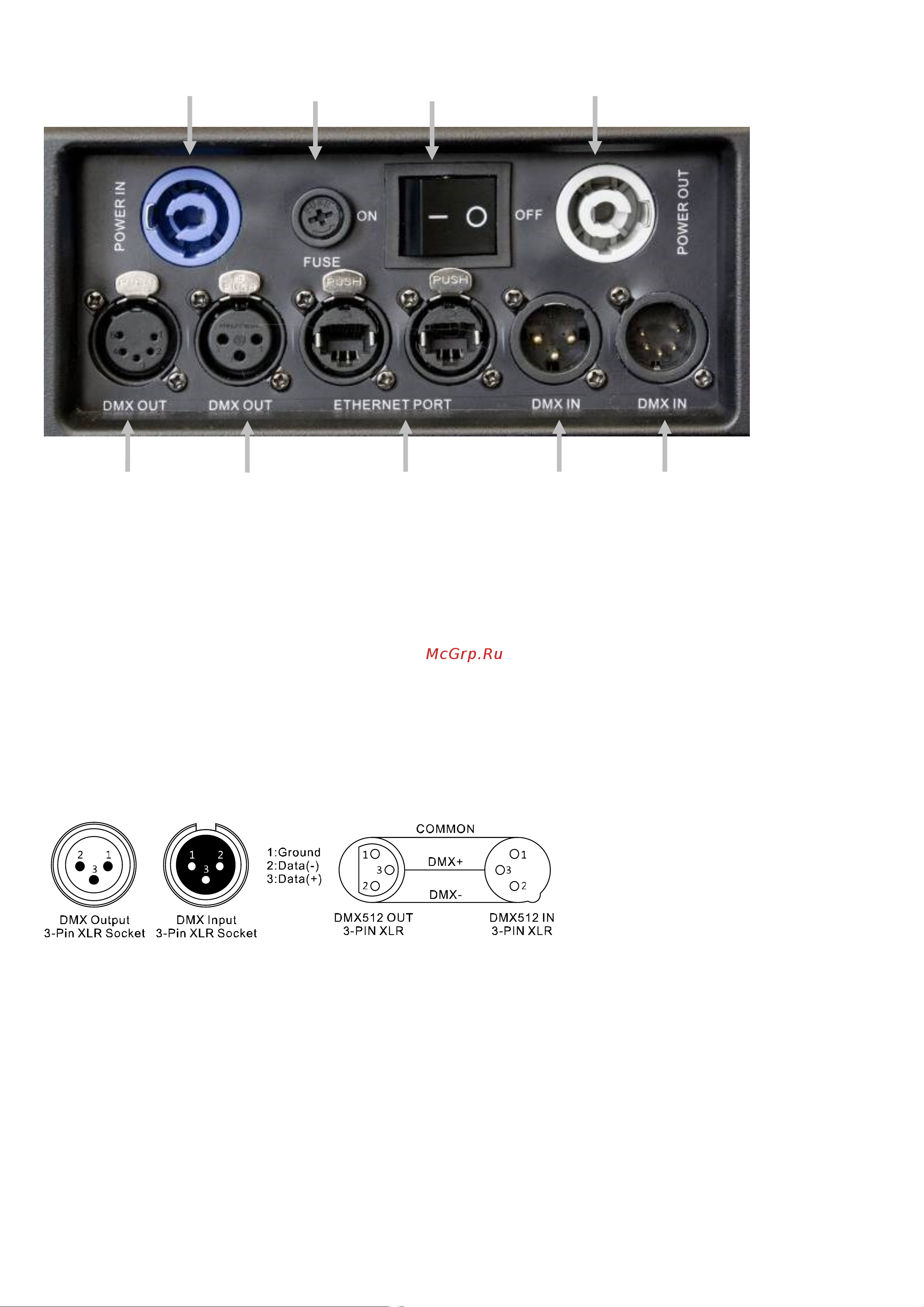

3.3 Разъемы.
1. Разъем PowerCon для подключения к сети переменного тока
2. Держатель для предохранителя (F5A 250V-предохранитель)
3. ON/OFF Переключатель
4. Разъем PowerCon для подключения к сети следующего устройства
5. 5- контактный XLR- разъем (выход) сигнала управления DMX.
6. 3- контактный XLR- разъем (выход) сигнала управления DMX.
7. Разъемы Ethernet порт для подключения прибора к сети Ethernet, а также для Art-Net соединения.
8. 3- контактный XLR- разъем (вход) сигнала управления DMX (например, DMX-контроллера)
9. 5- контактный XLR- разъем (вход) сигнала управления DMX (например, DMX-контроллера)
DMX-разъемы:
Один трех-контактный XLR разъём служит в качестве DMX-выхода, один трех-контактный разъём XLR DMX
служит входом.
1.
2.
3.
4.
6.
5.
7.
8.
9.
