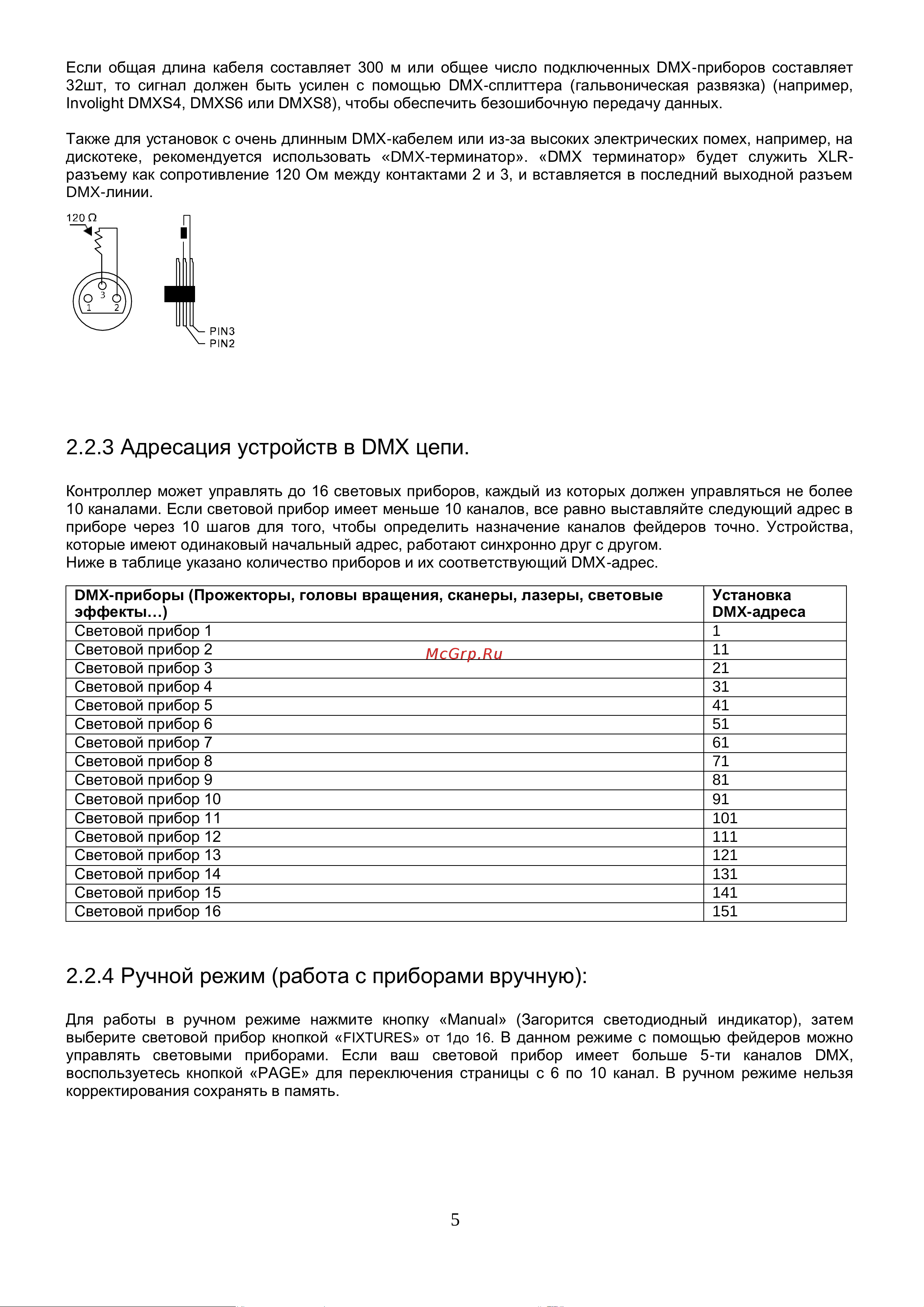

Если общая длина кабеля составляет 300 м или общее число подключенных DMX-приборов составляет
32шт, то сигнал должен быть усилен с помощью DMX-сплиттера (гальвоническая развязка) (например,
Involight DMXS4, DMXS6 или DMXS8), чтобы обеспечить безошибочную передачу данных.
Также для установок с очень длинным DMX-кабелем или из-за высоких электрических помех, например, на
дискотеке, рекомендуется использовать «DMX-терминатор». «DMX терминатор» будет служить XLR-
разъему как сопротивление 120 Ом между контактами 2 и 3, и вставляется в последний выходной разъем
DMX-линии.
2.2.3 Адресация устройств в DMX цепи.
Контроллер может управлять до 16 световых приборов, каждый из которых должен управляться не более
10 каналами. Если световой прибор имеет меньше 10 каналов, все равно выставляйте следующий адрес в
приборе через 10 шагов для того, чтобы определить назначение каналов фейдеров точно. Устройства,
которые имеют одинаковый начальный адрес, работают синхронно друг с другом.
Ниже в таблице указано количество приборов и их соответствующий DMX-адрес.
DMX-приборы (Прожекторы, головы вращения, сканеры, лазеры, световые
эффекты…)
Установка
DMX-адреса
Световой прибор 1
1
Световой прибор 2
11
Световой прибор 3
21
Световой прибор 4
31
Световой прибор 5
41
Световой прибор 6
51
Световой прибор 7
61
Световой прибор 8
71
Световой прибор 9
81
Световой прибор 10
91
Световой прибор 11
101
Световой прибор 12
111
Световой прибор 13
121
Световой прибор 14
131
Световой прибор 15
141
Световой прибор 16
151
2.2.4 Ручной режим (работа с приборами вручную):
Для работы в ручном режиме нажмите кнопку «Manual» (Загорится светодиодный индикатор), затем
выберите световой прибор кнопкой «FIXTURES» от 1до 16. В данном режиме с помощью фейдеров можно
управлять световыми приборами. Если ваш световой прибор имеет больше 5-ти каналов DMX,
воспользуетесь кнопкой «PAGE» для переключения страницы с 6 по 10 канал. В ручном режиме нельзя
корректирования сохранять в память.
