Involight LEDControl [5/12] Конфигурация

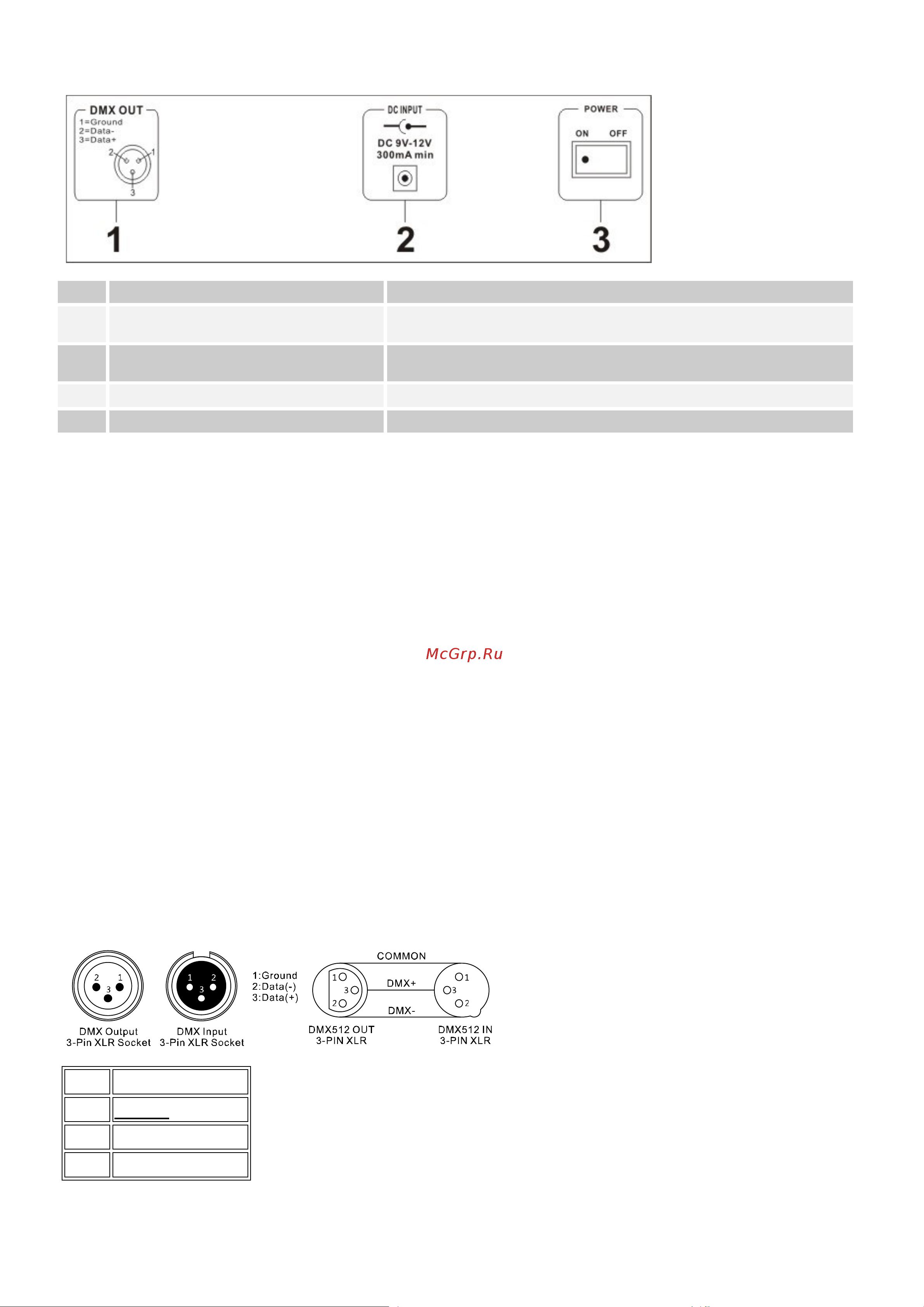

Рис 2. Задняя часть панели:

№.

Подключение

Функции

DMX512-выход.

3-контактный разъем XLR для подключения к DMX-входу

первого устройства

Разъем питания

Разъем для подключения кабеля питания прилагаемого в

комплекте

Выключатель

Переключатель питания «ON» - «OFF»

2.2 Конфигурация:

Примечание: Для работы c устройством требуются базовые знания в области DMX-512.

2.2.1 Установка:

Установите контроллер на плоской поверхности или в стойке, которая должна быть оснащена

охлаждающим вентилятором. При монтаже устройства в рэковый шкаф, убедитесь, что есть достаточное

пространство вокруг устройства, чтобы мог проходить горячий воздух. Постоянный перегрев повредит

вашему прибору. Закрепить контроллер в стойке можно с помощью 4-х винтов М6. Подключите блок

питания сначала к «LEDCONTROL», а затем к электросети.

2.2.2 Соединения в режиме „DMX“:

DMX512 (англ. Digital Multiplex) — стандарт, описывающий метод цифровой передачи данных между

контроллерами и световым оборудованием, а также дополнительным оборудованием посредством общего

кабеля управления.

Стандарт DMX512 позволяет управлять по одной линии связи одновременно 512 каналами, (не путать

каналы с приборами, один прибор может использовать иногда несколько десятков каналов). Каждый

прибор имеет определённое количество управляемых дистанционно параметров и занимает

соответствующее количество каналов в пространстве DMX512.

DMX-подключение:

Подключите XLR-кабелем DMX-«выход»(OUT) прибора с DMX-входом(IN) DMX-контроллера или другого

DMX-устройства. Подключите XLR-кабелем «вход»(IN) первого DMX-прибора с «выходом»(OUT) второго и

так далее, чтобы сформировать последовательное цепное соединение.

Пол.

Распайка

Масса (Экран)

Сигнал (DMX−)

Сигнал (DMX+)
