Часть 4. Функции и операции:

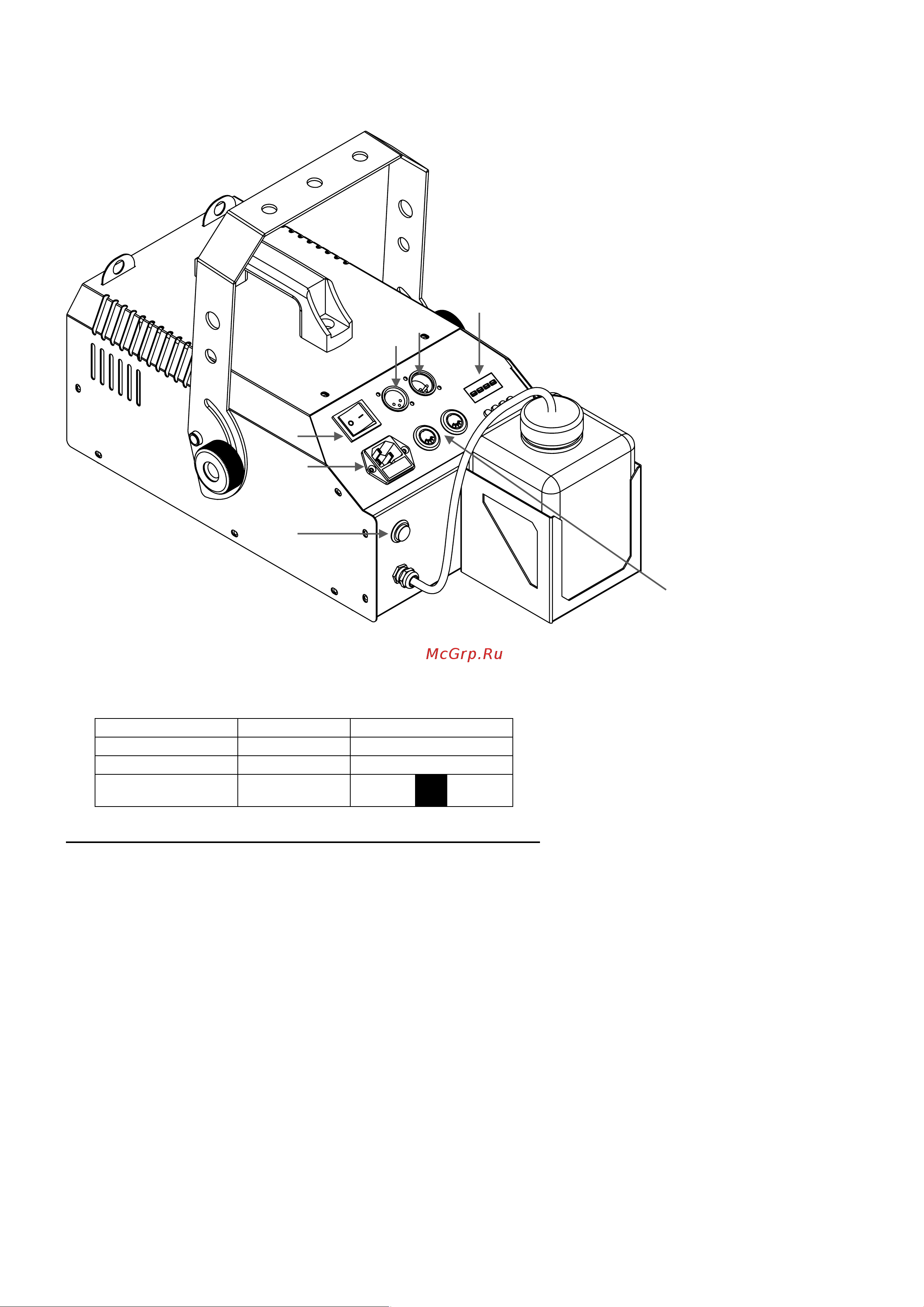

4.1 Корпус. Задняя часть:
1. POWER IN: входной разъем питания IEC переменного тока с предохранителем F12AL250V.
Назначение соединительных проводов питания осуществляется следующим образом:
Заземленный провод должен быть обязательно подключен!
2. Кнопка. Для работы в ручном режиме
3. Переключатель питания (Power): «ON»: указывает, что питание включено. «OFF»: указывает, что
устройство выключено. Во избежание поражения электрическим током, прежде чем открывать корпус
прибора переключатель должен быть в положении «OFF», после этого кабель питания должен быть
отключен от розетки.
4. DMX Out: 3-ех контактный XLR разъем для передачи DMX сигнала (Выход)
5. DMX IN: 3-ех контактный XLR разъем для подключения DMX устройств (например: DMX-контроллер)
6. Меню: Отображает режим работы и функции.
7. 5-контактный вход для дистанционного управления: Этот вход используется для подключения
пульта дистанционного управления (W-2), проводного пульта управления (X-2) или таймер контроллера (D-
800)
Примечание: Прежде чем отсоединить или заменить пульт дистанционного управления выключайте
питание прибора.
Линия
Контакт
Обозначения
коричневый
фаза
L
синий
нейтральный
N
Желто-зеленый
земля
1.
2.
3.
4.
5.
6.
7.
