Marshall JTM45 2245 [64/84] Funciones del panel trasero
![Marshall JTM45 2245 [64/84] Funciones del panel trasero](/views2/2008504/page64/bg40.png)
14. SPEAKERS (Altavoces)
Sirven para conectar una carga de altavoz (es
decir, pantalla o pantallas de altavoz).
¡ADVERTENCIA! Antes de conectar los
altavoces es necesario asegurarse de que
OUTPUT SELECTOR (Selector de salida) esté
correctamente ajustado (función 15 del panel
trasero)
15. OUTPUT SELECTOR (Selector de salida)
¡ADVERTENCIA! El amplicador debe estar
completamente apagado antes de girar
OUTPUT SELECTOR (Selector de salida).
OUTPUT SELECTOR (Selector de salida)
hace coincidir la salida del amplicador con la
impedancia de la carga.
En los amplicadores completamente a
válvulas es obligatorio que el amplicador
esté conectado a una carga mientras
está funcionando y que su impedancia
seleccionada coincida con la impedancia
total del altavoz que se esté ulizando. Por
ejemplo, si el amplicador está funcionando
con una sola pantalla de 16 ohmios, debe
ajustarse a 16 ohmios. Si está conectado a
dos pantallas de 16 ohmios, debe ajustarse a
8 ohmios. Si está conectado a dos pantallas
de 8 ohmios, debe ajustarse a 4 ohmios.
¡ADVERTENCIA! El amplicador puede quedar
dañado si no se cumplen estas condiciones.
16. H.T. FUSE (Fusible de alta tensión)
En el panel se especica el valor correcto del
fusible de alta tensión.
17. MAINS INPUT (Entrada de red)
El amplicador incluye un cable de red
extraíble que se conecta aquí. En el panel
trasero se muestra la tensión de entrada de
red especíca para la que se ha diseñado
el amplicador. Antes de conectar el
amplicador por primera vez, debes
asegurarte de que sea compable con
tu suministro eléctrico. En caso de duda,
debes acudir a una persona cualicada. Tu
distribuidor Marshall te podrá ayudar en este
asunto.
18. MAINS FUSE (Fusible de red)
En el panel trasero del amplicador se
especica el valor correcto del fusible de red.
FUNCIONES DEL PANEL TRASERO

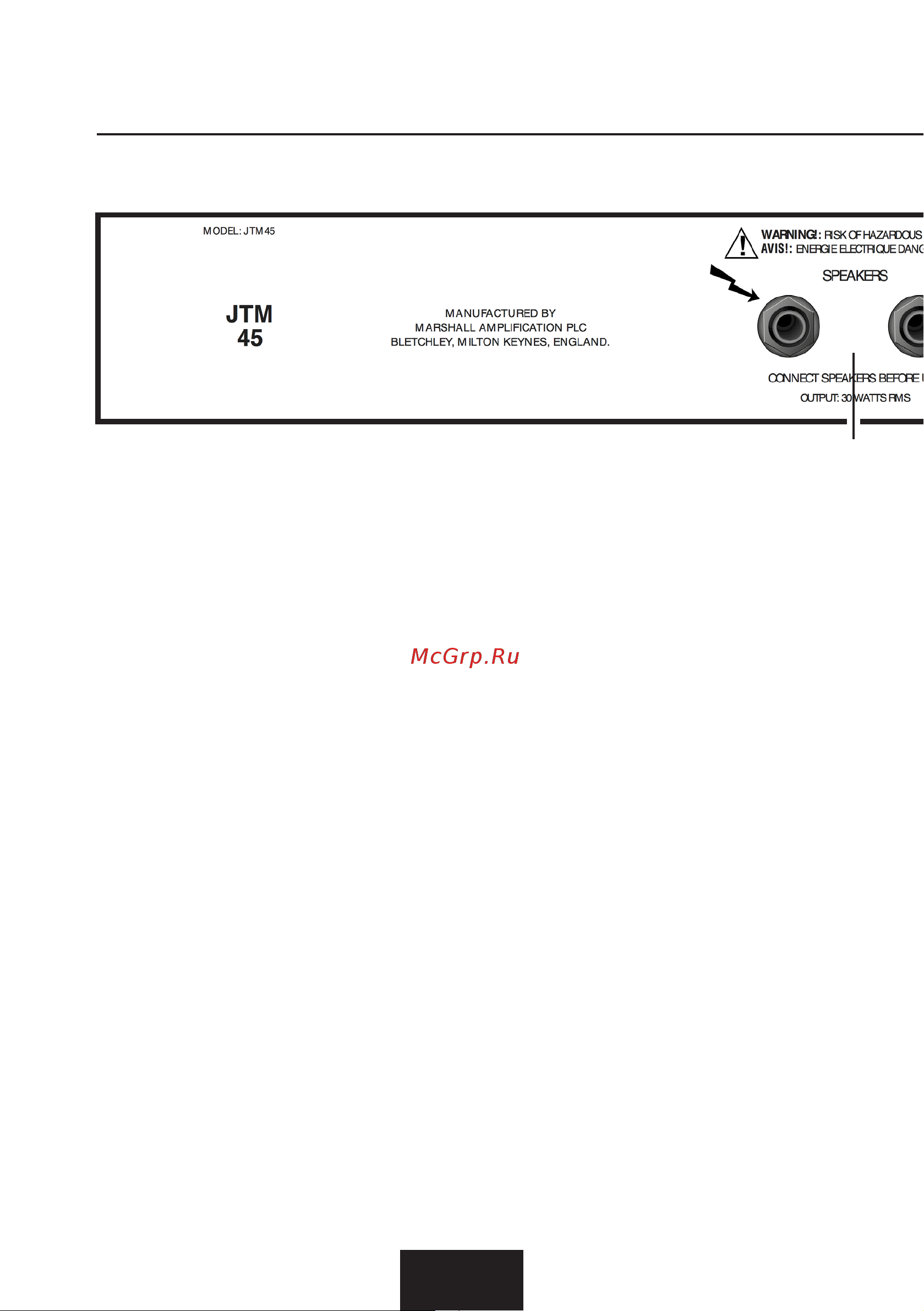

PANEL TRASERO DE 2245 JTM45
14
ESPAÑOL
