Инсталляция4.
Для установки EUROPOWER в 19" рэк необходимо 2U высоты.
Используйте четыре соединительных винта и шайбы для монтажа.
Закрепите также заднюю панель усилителя. Убедитесь в том,
что прохладный воздух в достаточном количестве поступает в рэк,
особенно, если другие находящиеся в нем приборы также излучают тепло.
Для того чтобы рэк не нагревался, в EUROPOWER EP2000 и EP4000 горячий
охлаждающий воздух выводится наружу через отверстия, расположенные
на лицевой панели.
Скорость вентилятора регулируется автоматически. Никогда не ◊
загораживайте вентиляционные отверстия. Система защиты
предохраняет усилитель от перегрева.
Разъемы4.1
Входы
Каждый канал оснащен симметричными XLR- и 6,3 мм- стереовходами,
входной импеданс которых 20 кОм (в симметричном режиме) или 10 кОм
(в несимметричном режиме). Симметричные сигналы вызывают меньше
шумовых помех, чем несимметричные.
Для симметричных входных сигналов используйте XLR-и 6,3 мм-
стереовходы. Для несимметричных входных сигналов соедините
неиспользованный контакт XLR-штекера с массой. Для 6,3 мм-
моноштекеров изменения не требуются.
В случае возникновения помех, таких как шум или шипение, ◊
рекомендуется отсоединить вход усилителя от источника
сигнала. Таким образом можно установить, исходят ли помехи
от предварительных каскадов. Обязательно обратите внимание
на то, что перед включением необходимо уменьшить усиление
обоих каналов путем поворота регулятора Gain до упора влево,
так как в противном случае возможно повреждение Ваших
акустических систем.
Выходы
Ваш EUROPOWER оснащен двумя разъемами и двумя парами безопасных
винтовых клемм. Разъем разработан специально для мощных акустических
систем. При подключении он надежно фиксируется и не может быть
случайно рассоединен. Таким образом предотвращается возможность
поражения электрическим током и гарантируется правильная полярность.
На верхнее гнездо поступают сигналы одного или обоих каналов по выбору
и таким образом подходит для мостового режима (1+/2+). На нижнее
гнездо поступают только сигналы канала 2.
1-
2-
2+
1+
1-
2-
2+
1+
Bид сперди Bид сзади

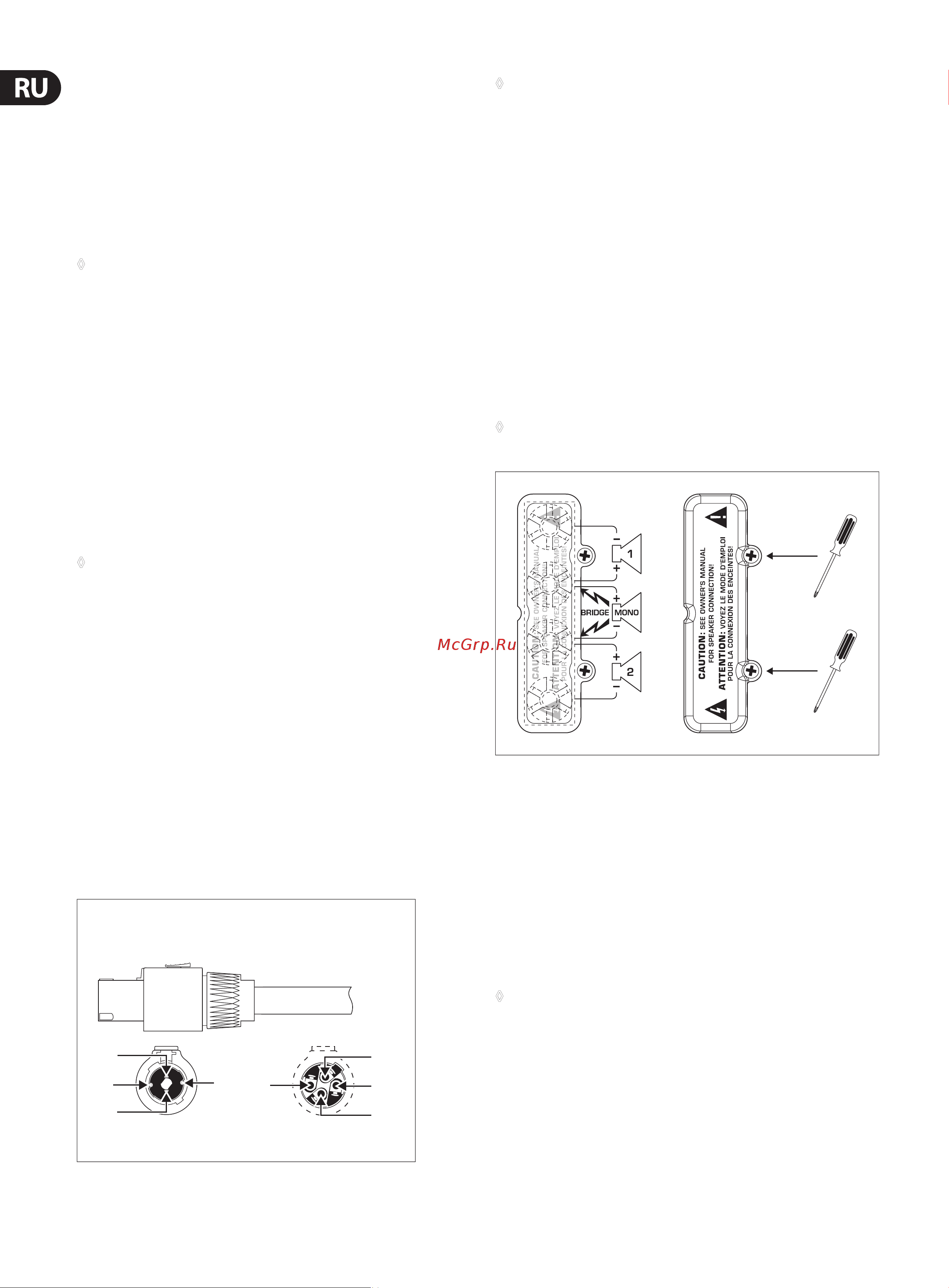

Подключение акустической систмы
Puc. 4.1: Подключение акустической системы
Во избежание потерь мощности используйте для подключения ◊
акустических систем по возможности короткие кабели большого
поперечного сечения. Не прокладывайте выходные кабели
рядом с входными.
Использование соединительных клемм4.1.1
Для подключения акустических систем к винтовым клеммам усилителя
мощности следует:
Выключить прибор и отключить его от сети (вынуть вилку из розетки)1)
Удалить пластмассовую крышку, закрывающую клеммы. Для этого 2)
необходимо открутить два находящихся справа от разъемов винта и
движением вверх снять крышку.
Закрепить концы/наконечники кабелей Ваших акустических систем в 3)
соответствующих соединительных клеммах.
Снова вертикально установить пластмассовую крышку на 4)
соединительные клеммы и укрепить ее с помощью винтов.
Никогда не используйте прибор без установленной защитной ◊
пластмассовой крышки!
Puc. 4.2: Пластмассовая крышка, закрывающая соединительные клеммы
При использовании соединительных клемм следите за тем, чтобы с конца
кабеля не было удалено слишком много изоляции. Подключение должно
производиться таким образом, чтобы не был виден оголенный провод.
Во избежание электрического удара вилка клеммы должна быть
хорошо изолирована. В мостовом режиме используйте две средние
соединительные клеммы. Следите также за правильной полярностью.
Внимание*
Если в соединительных клеммах видны оголенные концы ◊
проводов, не пользуйтесь усилителем, поскольку существует
опасность электрического удара.
Подключение к сети4.1.2
Подключайте EUROPOWER только к сети с напряжением, указанным на
приборе. Подключение неправильного напряжения сети может повредить
Ваш усилитель.
Перед включением прибора проверьте все кабельные соединения и
уменьшите усиление до минимума.
