7 XENYX 1202FX/1002FX Руководство пользователя
2.2 Стереоканалы

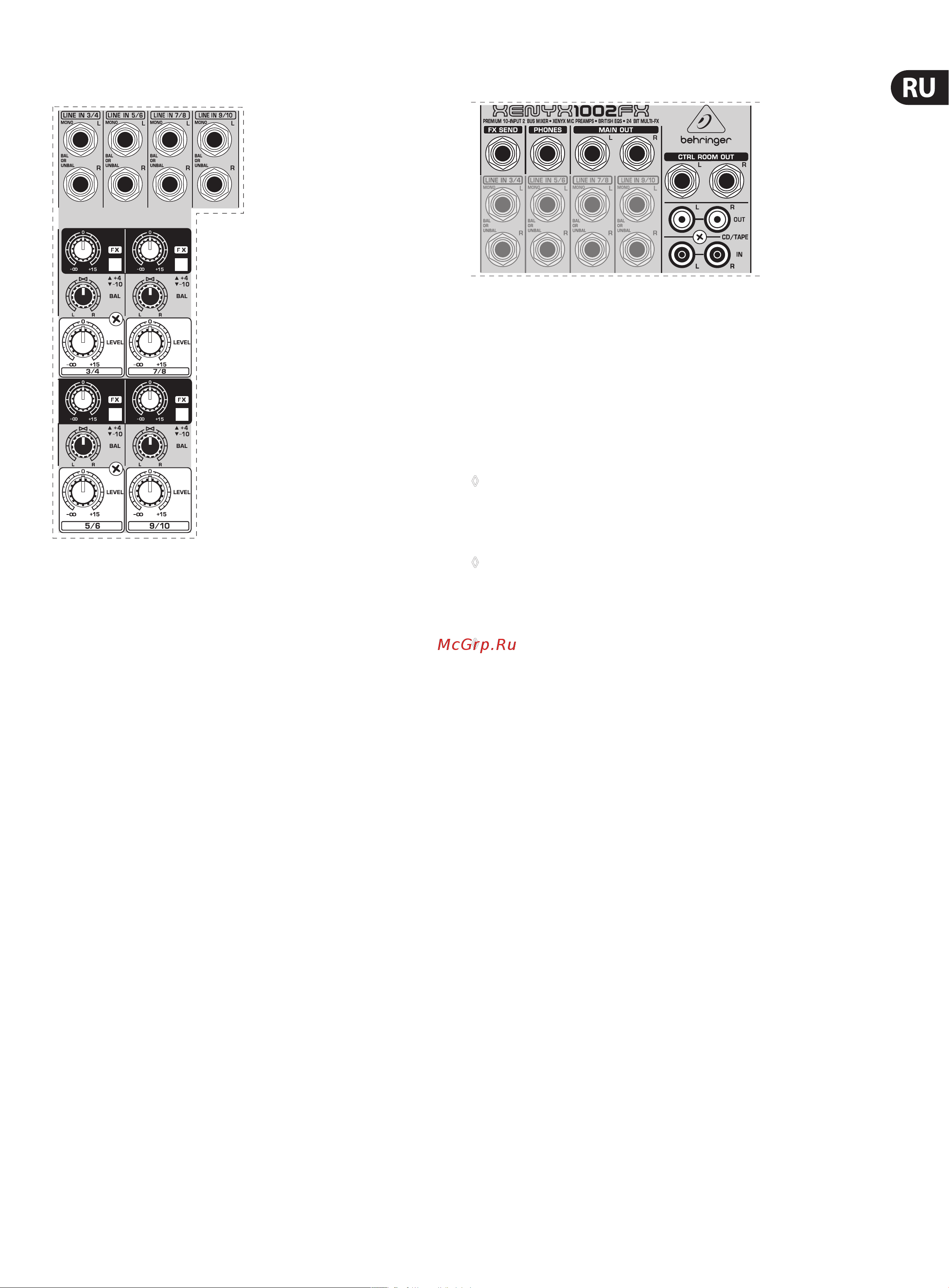

Рис.. 2.2: Гнёзда и регуляторы стереоканалов
LINE IN
Κаждый стереоканал имеет два симметричных линейных входа для левого
и правого каналов. Стереоканалы предназначены для типичных линейных
сигналов. Обаразъёма могут использоваться также в монофоническом
режиме, если Вы подключите моносигнал в гнезду „L“. Κобоим разъёмам
могут подключаться также несимметричные штекеры.
FX
Тракт FX Send стереоканалов работает аналогично тракту моноканалов.
Так как тракт FX является монофоническим, то сигнал стереоканала
предварительно микшируется в суммарный монофонический сигнал,
аужезатем подаётся на шину FX (сборную шину).
BAL
Регулятор баланса (Bal) определяет соотношение правого и левого входных
сигналов перед тем, как направить их на правую или левую шину главного
микса. Если канал используется через левый линейный моновход, то этот
регулятор имеет ту же функцию, что и регулятор PAN моноканалов.
LEVEL
Так же как и у моноканалов регулятор LEVEL определяет в стереоканалах
уровень тракта в главном миксе.
+4/-10
Эти стереовходы для адаптации уровня на входе имеют выключатель,
спомощью которого Вы можете переключать чувствительность входа
между +4 dBu и -10 dBV. При -10 dBV (уровень домашней записи)
входреагирует чувствительней, чем при +4 dBu (студийный уровень).
2.3 Панель подключения главной секции
Рис.2.3: Разъёмы главной секции
FX SEND
На гнездо FX SEND поступает сигнал, отобранный Вами с отдельных каналов
с помощью регулятора FX. Подключите к этому гнезду вход внешнего
процессора эффектов, с помощью которого Вы намерены обрабатывать
суммарный сигнал сборной шины FX. После составления микса эффектов
обрабатываемый сигнал может быть возвращён с выхода процессора
эффектов в стереоканал.
◊ Если на вход подключённого процессора эффектов не
поступает сигнал, то, возможно, регулятор FX SEND находится
в крайнем положении. Это касается также интегрированного
процессора эффектов.
◊ В этом случае внешний процессор эффектов должен быть
установлен на 100-процентную долю эффекта, так как сигнал
эффекта добавляется к главному миксу параллельно «чистому»
сигналу канала.
◊ При возврате сигнала эффекта в стереоканал обязательно
проследите за тем, чтобы регулятор FX SEND этого канала не был
повёрнут, так как иначе возникнет обратная связь.
PHONES/CONTROL ROOM OUT
Гнёздо PHONES (в верхней части панели) является стереофоническим.
СюдаВы подключаете наушники. Гнёзда студийного выхода
CONTROLROOMOUT (несимметричные гнёзда) служат для контроля
суммарных сигналов (микса эффектов и главного микса), а также
отдельных сигналов через студийные колонки. С помощью регулятора
PHONES/CONTROL ROOM на панели главной секции Вы устанавливаете
уровень обоих выходов.
MAIN OUT
Гнёзда MAIN OUT имеют несимметричную схему и являются
монофоническими. Сюда выводится суммарный сигнал главного микса
с уровнем 0 dBu. В зависимости от того, как именно Вы намерены
использовать Ваш микшерный пульт, здесь могут подсоединяться
следующие устройства:
Κонцертное оборудование:
Стереодинамический процессор (опция), стереоэквалайзер (опция)
истереофонический выходной усилительный каскад для «полных»
колонокс частотным разделительным фильтром.
