4 SONIC ULTRAMIZER SU9920 Руководство пользователя
1. Введение
1.1 Прежде чем начать
1.1.1 Поставка
Для обеспечения безопасной транспортировки прибор был тщательно
упакован на заводе-изготовителе. Однако если картонная упаковка
повреждена, необходимо немедленно проверить прибор на отсутствие
внешних повреждений.
◊ При наличии повреждений НЕ посылайте прибор нам, а сообщите
продавцу и транспортному предприятию, так как в противном
случае Вы теряете право на возмещение ущерба.
◊ Мы рекомендуем использование аэрокейса для защиты прибора
во время работы и при транспортировке.
◊ Во избежание повреждений при хранении и транспортировке
всегда используйте оригинальную упаковку.
◊ Не позволяйте детям играть с прибором и
упаковочными материалами.
◊ Пожалуйста, утилизируйте все упаковочные материалы
безвредным для окружающей среды способом.
1.1.2 Ввод в эксплуатацию
Во избежание перегрева обеспечьте достаточный приток воздуха к прибору
и не размещайте его вблизи других излучающих тепло приборов.
◊ Испорченные предохранители обязательно должны
быть заменены новыми с таким же номиналом.
Номинал предохранителей Вы можете найти в гл.
„Технические Xарактеристики“.
Подключение к сети осуществляется при помощи входящего в комплект
поставки сетевого кабеля и соответствует всем необходимым требованиям
техники безопасности.
◊ Обращаем Ваше внимание на то, что все приборы обязательно
должны быть заземлены. В целях собственной безопасности ни в
коем случае не демонтируйте и не выводите из строя заземление
приборов или сетевых кабелей. Всегда подключайте устройство к
электросети с неповрежденным защитный проводом.
◊ Эксплуатация вблизи сильных радиопередатчиков и источников
высокочастотных сигналов может привести к заметному
ухудшению качества звука. Увеличьте расстояние между
прибором и передатчиком и используйте экранированные кабели
для всех соединений.
1.1.3 Онлайн-регистрация
Пожалуйста, зарегистрируйте Ваш новый прибор (желательно сразу после
приобретения) на нашем веб-сайте http://behringer.com и внимательно
прочтите гарантийные условия.
В случае неисправности мы постараемся отремонтировать Ваш
прибор в кратчайшие сроки. Пожалуйста, обратитесь непосредственно
к продавцу, у которого Вы приобрели прибор. Если у Вас нет такой
возможности, Вы также можете обратиться непосредственно в одно из
наших представительств. Список контактных адресов Вы найдете внутри
оригинальной упаковки прибора (Global Contact Information/European
Contact Information). Если в списке не указан контактный адрес для
Вашей страны, пожалуйста, обратитесь к ближайшему удобному для Вас
дистрибьютору. Соответствующие контактные адреса Вы найдете на нашем
веб-сайте http://behringer.com в разделе Support.
Регистрация Вашего прибора с указанием даты его покупки значительно
облегчит процедуру обработки рекламации в гарантийном случае.
Большое спасибо за Ваше сотрудничество!
2. Соединения и Элементы Управления
2.1 Передняя панель
Элементы управления для обоих каналов CHANNEL 1 и CHANNEL 2 идентичны.
Их функции рассмотрены ниже на примере канала CHANNEL 1.
(1) (2) (5) (6)
(3) (4)

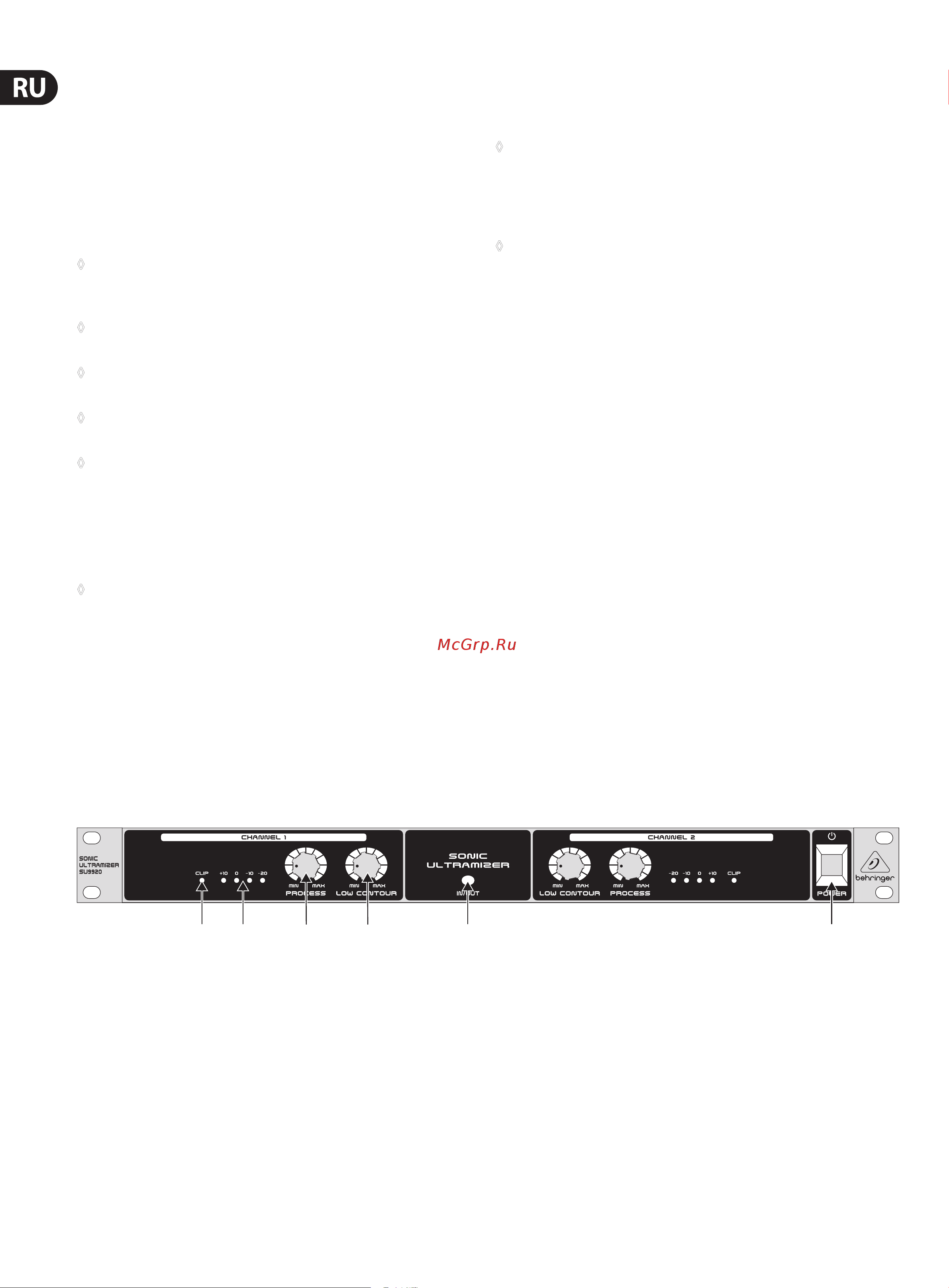

Рис. 2.1: Передняя панель, элементы управления
(1) CLIP: этот индикатор сигнализирует длительными вспышками
слишком высокий входной уровень. ратковременное вспыхивание
сигнализирует о возможности возникновения перегрузки. В приборе
предусмотрен интервал в 3 дБу, прежде чем наступит искажение
сигнала. Этот индикатор не должен загораться.
(2) Светодиоды: 4 светодиода показывают выходной уровень с шагом
10 дБу. Регулярно загорающийся светодиод 0 дБу сигнализирует
оптимальный выходной уровень.
(3) PROCESS: С помощью этого регулятора устанавливается доля
высокочастотных сигналов, обрабатываемых SU9920. Установка MAX
соответствует увеличению уровня на +12 дБу при 5 кГц.
(4) LOW CONTOUR: С помощью этого регулятора устанавливается доля
низкочастотных сигналов, обрабатываемых SU9920. Установка MAX
соответствует увеличению уровня на +12 дБу при 50 Гц.
(5) IN/OUT: Этим выключателем включается и отключается обработка
сигнала. Если режим активирован, индикатор светится.
(6) POWER: Выключатель POWER служит для включения и выключения
прибора. При подключении прибора к электрической сети выключатель
POWER должен находиться в положении „Выкл“.
