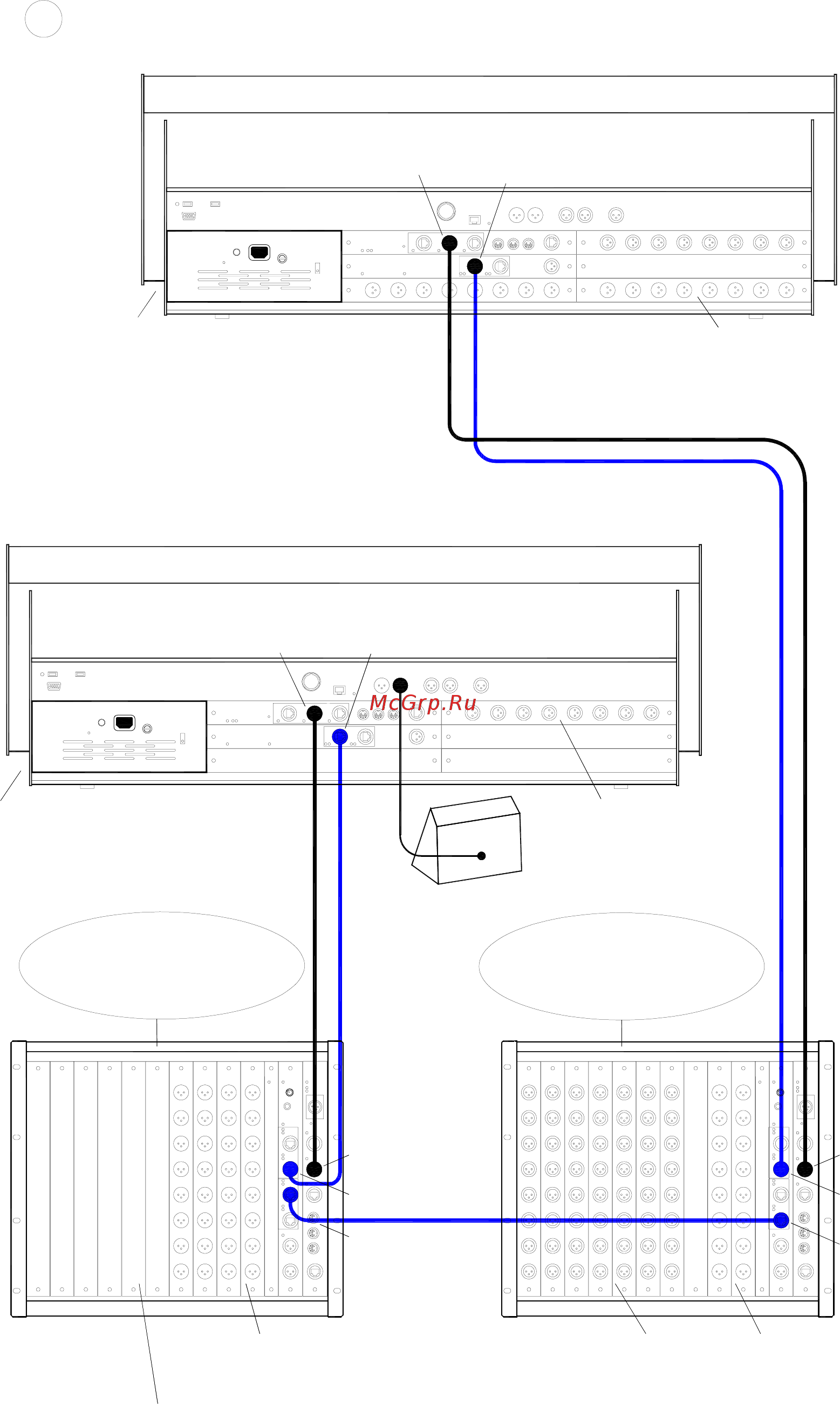

iDR10 19
A-F = BLANK
.
AUDIO CLOCK = ESB
ESB CONFIG = MASTER/SLAVE
CH SOURCE = ESB
G1-8 = AUX1-8
H1-8 = ST AUX1-4
I1-8 = ST AUX5-8
J1-4 = MTX1-4
J5-6 = ST MTX1
J7-8 = PAFL OUT
.
26x AUX = 8m 2st 2FX
8x MTX = 4m 2st
C1-2 = AUX7-8
C3-4 = ST AUX1
FOH . A1-8 = CH 57-
64
C5-8 = MAIN D1-4
= MTX1-4 D5-8 =
ST MTX1-2
FOH .
FOH- , .
ESB I
ESB
(SLAVE) (MASTER)
CH1-56 = ESB
ALLEN&HEATH iDR-64
MIX ENGINE
A B C D E F G H I J
iDR10
ESA
NETWORK
A
B
DC
A
B
DC
A B C D E F G H I J
A1-G8 = I/P 1-56
FOH
A1-8 = CH57-64
.
Load Show
FOH_8fx_LRLoad Show
SLAVE_MON_8m8st
8x GRP = 4m 2st
18x AUX = 8m 1st 8FX
MAIN = LR
8x MTX = 4m 2st
- FOH / MONITOR ( . )
56 FOH, 48-.
ETHERNET
CAT5
NETWORK
ESA
ETHERSOUND
CAT5
TALKBACK
2 x CAT5
FOH
CAT5
NETWORK
/ IEM
ESA
iDR10
ESA
NETWORK
AUDIO CLOCK = INTERNAL
ESB CONFIG = MASTER
CH SOURCE = LOCAL INPUTS
. = MIXRACK / Mixer Pref / Audio Sync Networks
I1-2 = ST AUX1
I3-4 = -
I5-8 = MAIN1-4
J1-4 = MTX1-4
J5-6 = ST MTX1-2
FOH
ALLEN&HEATH iDR-64
MIX ENGINE
3
