Involight UWLL250 [6/8] Водоём
![Involight UWLL250 [6/8] Водоём](/views2/2008612/page6/bg6.png)

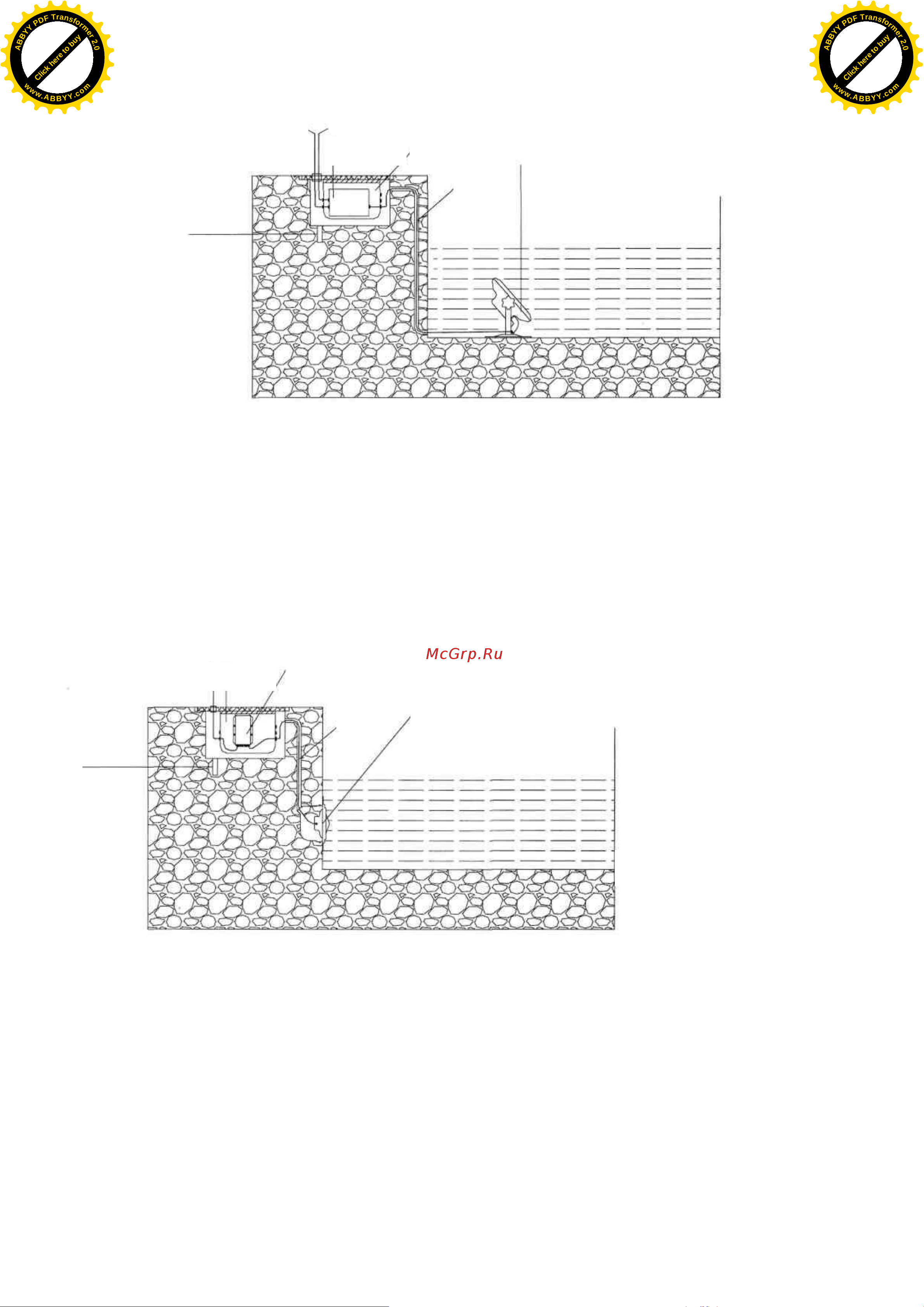

Схема установки и монтажа UWLL 250 и LED CONT320
1. Не устанавливайте LED CONT 320 и контроллер или блок питания в воде.
Установка производится выше уровня воды, в герметичном ящике.
2. Держите водный уровень выше светильников.
3. Кабель питания UWLL250 и сигнальный кабель укладывайте в специальных
рукавах.
4. Убедитесь, что герметичный ящик имеет заземление и дренажный выход.
Установка и монтаж.
1. Не устанавливайте LED CONT 320 и контроллер или блок питания в воде. Установка производится выше
уровня воды, в герметичном ящике.
2. К одному LED CONT320 можно подключить только 6 штук UWLL250.
3. Держите водный уровень выше светильников.
4. Кабель питания UWLL250 и сигнальный кабель укладывайте в специальных рукавах.
5. Убедитесь, что герметичный ящик имеет заземление и дренажный выход.
Dn-26018
Вход сигнала управления
Вход
электропита
ния
LED CONT
320
Герметичный
ящик
Уровень
земли
Светильник
UWLL250
Кабель
канал
водоём
Дренаж
Уровень дна
Герметичный
ящик
Блок питания
Вход электропитания
Уровень
земли
Светильник
UWLL250
Кабель
канал
Дренаж
водоём
Уровень
дна
