8
DMX вход
Проводной вход
Выберите способ DMX-управления.
Беспроводное управление является опцией.
Беспроводной вход
Беспроводной In/Out
Blackout
(Выключение света)
P/T перемещение,
ON/OFF
Затемнение при перемещении Pan/Tilt ,
Включить / Выключить.
Смена цвета,
ON/OFF
Затемнение при перемещении колеса цвета,
Включить / Выключить.
Смена гобо,
ON/OFF
Затемнение при перемещении колеса гобо,
Включить / Выключить.
Дисплей
Яркость дисплея
Отрегулируйте яркость дисплея.
Время работы дисплея,
0-10 мин.
Установка времени режима ожидания дисплея.
Сенсорный дисплей,
ON/OFF
Сенсорный дисплей,
Включить / Выключить.
Авто дисплей,
ON/OFF
Автодисплей,
Включить / Выключить.
Ручное
управление
Лампа
Управление лампой,
ON/OFF
Включение лампы.
Этот шаг подтверждается нажатием "Confirm".
Подтверждение
Сброс
Reset ALL
Сброс всех настроек.
Reset Pan/Tilt
Сброс настроек Pan/Tilt.
Reset Color
Сброс настроек колеса цвета.
Reset Gobo
Сброс настроек колеса гобо.
Reset Other
Сброс дополнительных компонентов.
Канал
Ch01-Chxx
Ручное управление DMX каналами.
Продвинутые
настройки
Калибровка
Для калибровки вам нужно ввести
Пароль: 0088
Заводские настройки
YES/NO
Сброс к заводским настройкам.
Калибровка дисплея
Калибровка сенсорного дисплея.

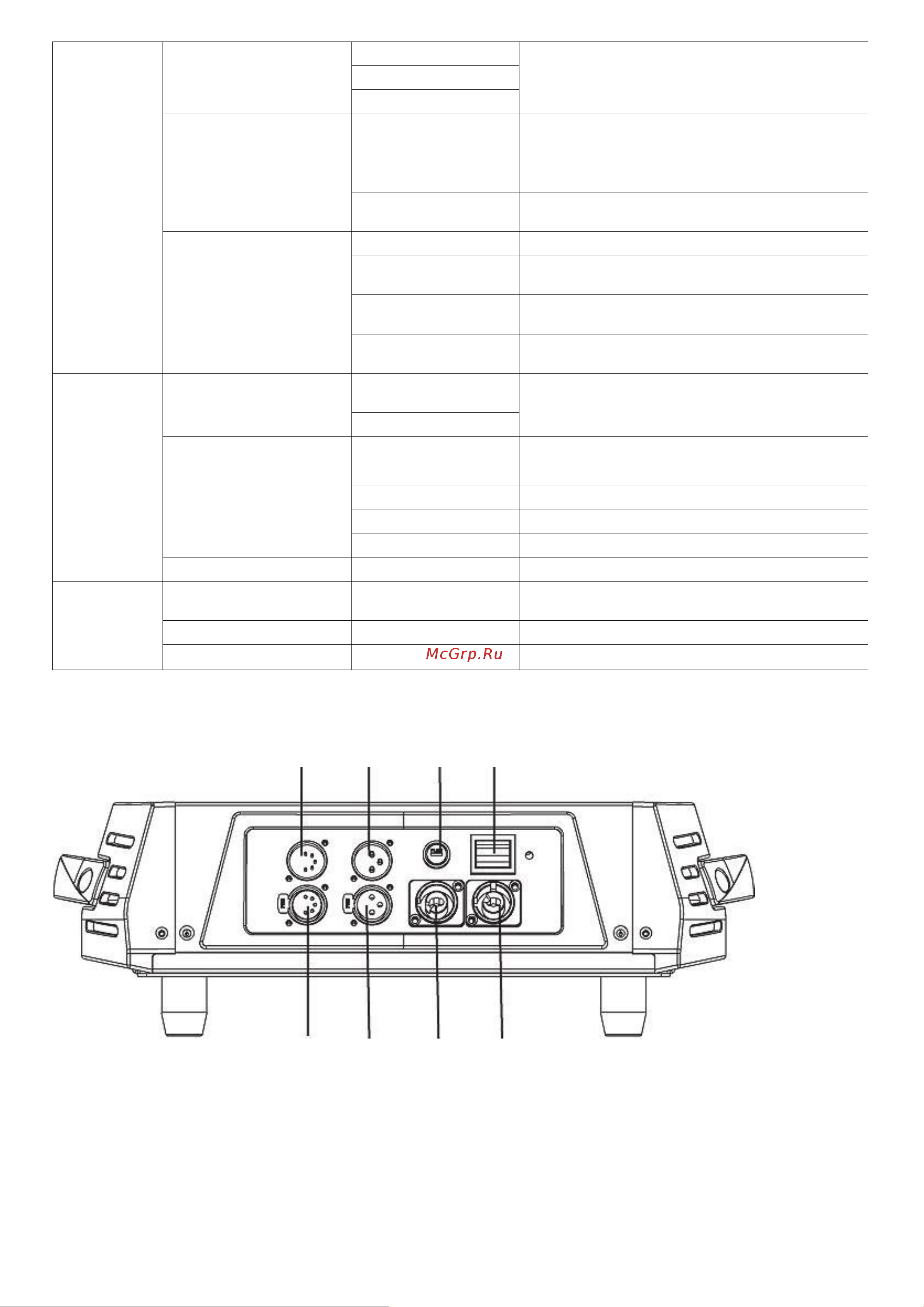

3.2 Подключения:
1. 3. 5. 6.
2. 4. 7. 8.
1. DMX IN: 5-контактный разъем XLR «папа» для подключения сигнала управления (например, DMX консоли).
2. DMX OUT: 5-контактный разъем XLR «мама» для передачи сигнала управления DMX.
3. DMX IN: 3-контактный разъем XLR «папа» для подключения сигнала управления (например, DMX консоли).
4. DMX OUT: 3-контактный разъем XLR «мама» для передачи сигнала управления DMX.
5. Держатель предохранителя.
6. ON/OFF: переключатель включения / отключения питания устройства.
7. POWER IN: разъем PowerCon для подключения к сети переменного тока.
8. POWER OUT: разъем PowerCon для подключения к сети следующего устройства.
