Involight TRINITY280SET [10/22] Соединения в режиме dmx

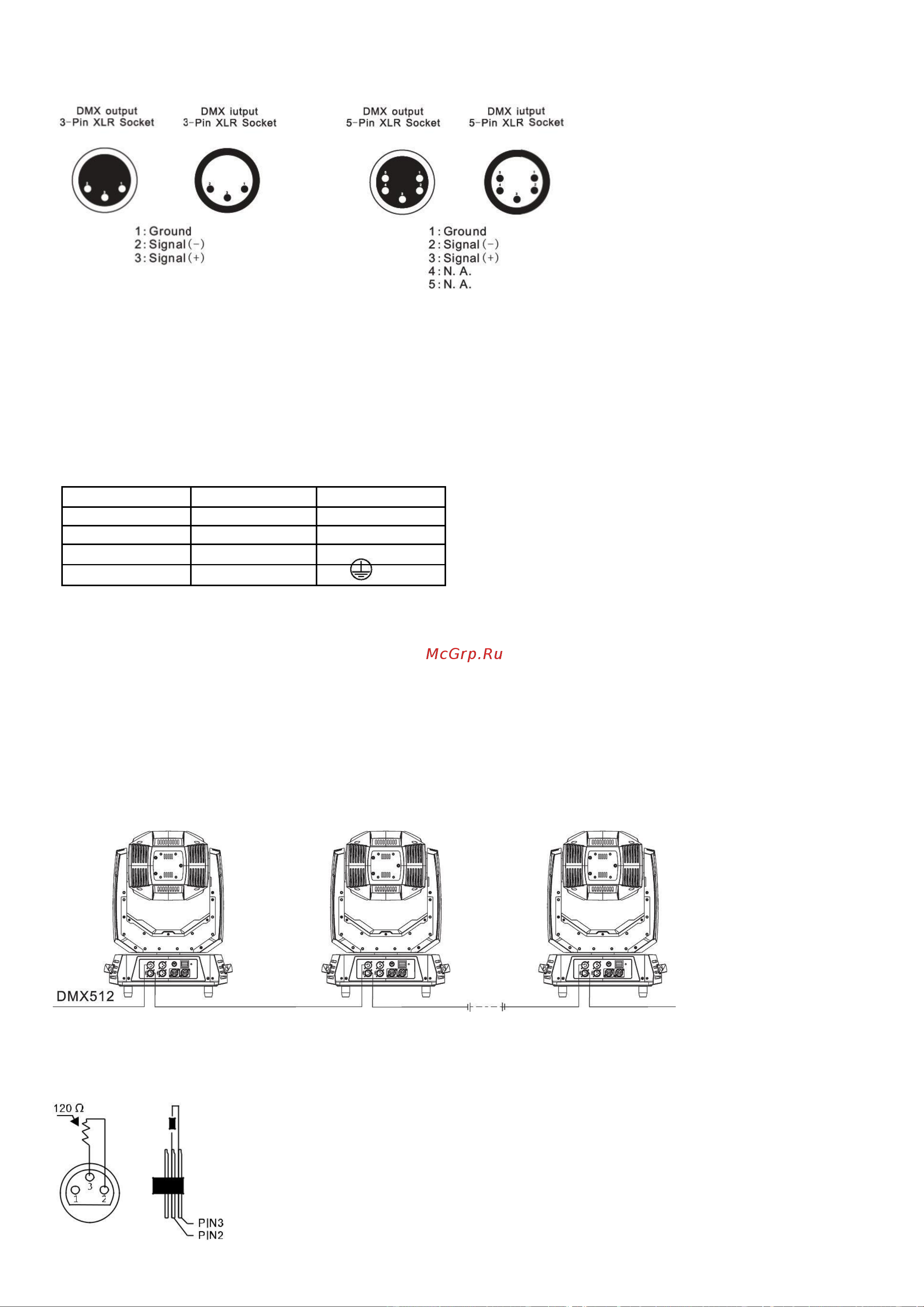

DMX-Подключение:

В качестве DMX входа и DMX выхода, используются разъемы XLR.

3-контактный разъем XLR: 5-контактный разъем XLR:

Назначение контактов: Назначение контактов:

1. Масса (Экран) 1. Масса (Экран)

2. DMX- 2. DMX-

3. DMX+ 3. DMX+

4. свободен, или 2. Соединение (2 Link, по желанию) DMX-

5. свободен, или 2. Соединение (2 Link, по желанию) DMX+

Назначение жил кабелей питания:

Провод

Контакт

Обозначение

Коричневый

Фаза

Синий

Нейтральный

Желтый/Зеленый

Земля

Контакт заземления должен быть подключен!

3.3 Соединения в режиме DMX:

Протокол DMX-512 позволяет с помощью цифрового пульта управлять несколькими устройствами DMX через

общую линию управления.

Соедините DMX вход прибора с выходом DMX контроллера или другого устройства DMX. Подключите

выходной сигнал DMX первого прибора на вход второго и так далее, чтобы сформировать последовательную

цепь.

Для длинных DMX линий или при высоких помехах от электрической сети, например, на дискотеке,

рекомендуется использовать DMX-терминатор. DMX-терминатор, это XLR-разъем, который имеет

сопротивление 120 Ом между контактами 2 и 3, подключается в последний выходной разъем линии DMX.
