Involight LED BAR308 [10/13] Соединения в режиме dmx

26-канальный режим (d-P4):

Канал Значение Функция

1 0 – 255 Красный сегмент 1 яркость 0 – 100%

2 0 – 255 Зеленый сегмент 1 яркость 0 – 100%

3 0 – 255 Синий сегмент 1 яркость 0 – 100%

4 0 – 255 Красный сегмент 2 яркость 0 – 100%

5 0 – 255 Зеленый сегмент 2 яркость 0 – 100%

6 0 – 255 Синий сегмент 2 яркость 0 – 100%

7 0 – 255 Красный сегмент 3 яркость 0 – 100%

8 0 – 255 Зеленый сегмент 3 яркость 0 – 100%

9 0 – 255 Синий сегмент 3 яркость 0 – 100%

10 0 – 255 Красный сегмент 4 яркость 0 – 100%

11 0 – 255 Зеленый сегмент 4 яркость 0 – 100%

12 0 – 255 Синий сегмент 4 яркость 0 – 100%

13 0 – 255 Красный сегмент 5 яркость 0 – 100%

14 0 – 255 Зеленый сегмент 5 яркость 0 – 100%

15 0 – 255 Синий сегмент 5 яркость 0 – 100%

16 0 – 255 Красный сегмент 6 яркость 0 – 100%

17 0 – 255 Зеленый сегмент 6 яркость 0 – 100%

18 0 – 255 Синий сегмент 6 яркость 0 – 100%

19 0 – 255 Красный сегмент 7 яркость 0 – 100%

20 0 – 255 Зеленый сегмент 7 яркость 0 – 100%

21 0 – 255 Синий сегмент 7 яркость 0 – 100%

22 0 – 255 Красный сегмент 8 яркость 0 – 100%

23 0 – 255 Зеленый сегмент 8 яркость 0 – 100%

24 0 – 255 Синий сегмент 8 яркость 0 – 100%

25 0 – 255 Стробирование от медленного к быстрому

26 0 – 255 Общая яркость 0 - 100%

3.3 Соединения в режиме DMX:

Протокол DMX-512 позволяет с помощью цифрового пульта управлять несколькими устройствами DMX

через общую линию управления.

Соедините DMX вход прибора с выходом DMX контроллера или другого устройства DMX. Подключите

выходной сигнал DMX первого прибора на вход второго и так далее, чтобы сформировать

последовательную цепь.

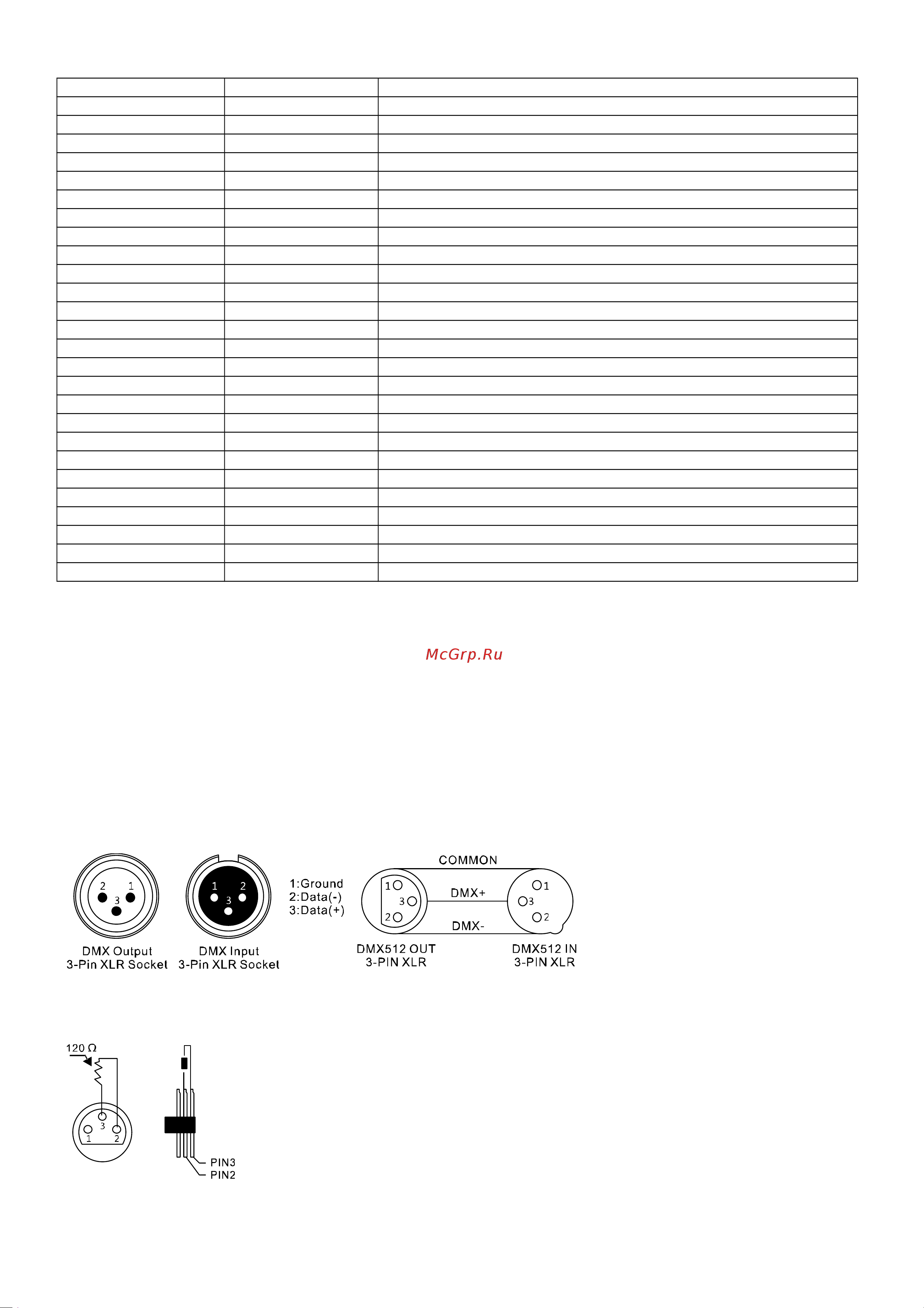

DMX-разъемы:

Один 3-контактный разъем XLR служит для выхода DMX сигнала, другой 3-контактный разъем XLR для

входа DMX сигнала.

Для длинных DMX линий или при высоких помехах от электрической сети, например, на дискотеке,

рекомендуется использовать DMX-терминатор. DMX-терминатор, это XLR-разъем, который имеет

сопротивление 120 Ом между контактами 2 и 3, подключается в последний выходной разъем линии DMX.
